1.7 Состояние пути по вагону путеизмерителю

Таблица 1.11 – Состояние пути по месяцам

За 11 месяцев текущего года задание по балловой оценке выполнено на 118% к плановой (план 2016 года – 13, выполнение 11 баллов). Количество неудовлетворительных километров в сравнении с прошлым годом уменьшилось на 2 – 4/2. Количество неисправностей 2 степени увеличилось за 2016 год в сравнении с 2015 годом на 146 неисправностей (в 2015 году – 4301 неисправностей, в 2016 году – 4447 неисправностей).

На дистанции пути организованы работы по устранению неисправностей 2 степени, 2 близкой к 3 степени, не допускается появление неисправностей 3 и 4 степени.

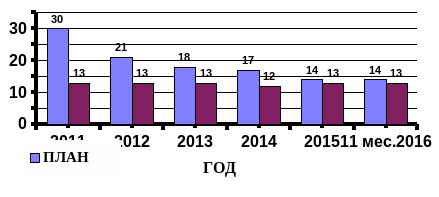

Рисунок 1.9 – Среднегодовая балловая оценка

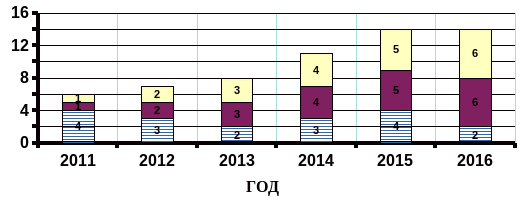

Рисунок 1.10 – Количество неудовлетворительных километров

1.8 Наличие механизированного путевого инструмента и механизмов

Электрошпалоподбойки ЭШП-9 - 23 шт.

Бензоэлектрические агрегаты АБ-4,АБ-2,АПБ-5,5 - 21 шт.

Рельсорезные станки РМ, РР-80 - 9 шт.

Рельсосверлильный станок СТР-2, СТР-2Д,МСР-1 - 17 шт.

Электрорельсошлифовалки МРШ-3 - 14 шт.

СЧРА - 1 шт.

MS 3 - 4 шт.

Шуруповерт ШВ -2 - 2 шт.

Шурупогаечный ключ (КШГ, TS 2) - 21 шт.

Портальный краник - 33 шт.

Гидравлические путевые домкраты ДПГ-18, ДПГ-20 - 58 шт.

Гидрорихтовщики ГР16,РГА 12 - 46 шт.

Гидрорихтовщики РГУ 1М - 3 шт.

Приборы для разгонки зазоров РР-25, РН-03 - 16 шт.

Прибор для снятия температурных напряжений УНГ 75 - 3 шт.

Фаскосъёмники ФС-1,ФС-2 - 9 шт.

Газонокосилка - 7 шт.

Станок рельсорезный с электрическим приводом РМ-5Г - 5 шт.

Осветительная установка (световая башня ) - 2 шт.

Технологическое оборудование

Путеремонтная летучка ПРЛ-4 - 1 шт.

Комплекс оборудования для автоматизированного и механизированного

ремонта стрелочных переводов TRANSLAMATIC - 1 шт.

Сварочный трансформатор ТДН-400,500,315 - 4 шт.

Сварочный агрегат АДД-303 - 1 шт.

Агрегат сварочный АСПВ 6,5 - 3 шт.

Автозаправочная станция КАЗС 30/2 - 1 шт.

Компрессоры ДК-9, НВ-10 - 4 шт.

Компрессор ВП 2 – 10/9 М - 3 шт.

Компрессоры 4ВУ-5/9 - 2 шт.

Лубрикатор СПР-О2 - 43 шт.

Лубрикаторы РС-5 - 3 шт.

Средства дефектоскопии и измерений

Авикон 01 - 1 шт.

Авикон 11 - 3 шт.

Авикон 02Р -2 шт.

Дефектоскопы «РДМ-2» - 2 шт.

Дефектоскопы «РДМ-22» - 3 шт.

Дефектоскопы «РДМ-3» - 2 шт.

Дефектоскопы «РДМ-33» - 2 шт.

Путеизмерительные тележки - 5 шт.

ЦУП - 58 шт.

3 Сравнительный экономический анализ дефектоскопного контроля на дистанции пути по приказу расчета периодичности МПС РФ № 2ЦЗ от 25.02.97 года и по эксперементальному Положению о системе неразрушающего контроля рельсов и эксплуатации средств рельсовой дефектоскопии в путевом хозяйстве железных дорог ОАО «РЖД» № 2714р от 27.12.2012 года

3.1 Расчет потребности дефектоскопов и штата операторов участка диагностики дистанции пути по приказу МПС РФ №2ЦЗ от 25.02.1997.года для выполнения расчетной периодичности проверки рельсов, стрелочных переводов и сварных стыков на 2017 год

Расчет потребности дефектоскопов:

Потребность двухниточных дефектоскопов с регистраторами сплошного контроля для проверки рельсов, съездов и стрелочных переводов на главных и приёмо-отправочных путях:

Д_спл = (Р_гл + Р_{гл сх «В»} + Р_п/о + СП_гл0,25 + СП_{гл сх «В»} 0,25+ СП_п/о0,25)/Н_спл,

где Р_гл - объем контроля рельсов главных путей в месяц км. Р_гл = 780,384 км;

Р_{гл сх «В»} - объем контроля однопутного участка Гродековского направления главного хода узкой колеи нерабочей грани по схеме «В» 1 раз в 3 месяца Р_{гл сх «В»} = 7,202 км;

Р_п/о – объем контроля приемоотправочных путей в месяц км. Р_п/о = 159,349 км;

СП_гл – объем контроля стрелочных переводов на главных путях в месяц шт. СП_гл = 533шт. (133,25 км);

СП_{гл сх «В»} - объем контроля стрелочных переводов однопутного участка Гродековского направления главного хода узкой колеи нерабочей грани по схеме «В» 1 раз в 3 месяца СП_{гл сх «В»} = 3,67 шт. (0,917);

СП_п/о – объем контроля стрелочных переводов на п/о путях в месяц шт. СП_п/о = 329 шт. (82,25 км)

Н_спл – месячная норма проверки рельсов и элементов стрелочных переводов дефектоскопами сплошного контроля согласно приказу МПС № 2ЦЗ от 25.02.1997 года и приказу 106/Н от 18.03.2010 года. Н_спл = 120 км/мес

Д_спл = (780,384 + 7,202+ 159,349 + 133,25 + 0,917 + 82,25) / 120 = 1163,182/120

Д_спл = 9,69 дефектоскопов.

Потребность двухниточных дефектоскопов с регистраторами сплошного контроля для дополнительной проверки рельсов на главных путях на период с 1 октября – 31 декабря, с 1 января – 30 апреля согласно п.1.б приказа 106/Н:

Д_{спл доп} = Р_{гл доп} / Н_спл, где Р_{гл доп} – дополнительный объем контроля рельсов главных путей в месяц км. Р_{гл доп} = 43,060 км;

Д_{спл доп} = 43,060 / 120 = 0,36 дефектоскопов.

Потребность дефектоскопов для вторичного контроля рельсов, выданных после расшифровки дефектограмм съемных дефектоскопов и мобильных средств дефектоскопии (распоряжение № 3/96 от 10.01.2006 года):

Д_вк = 1,00 дефектоскопов.

Потребность дефектоскопов для проверки сварных стыков:

Д_св = Д_св.эл.к + Д_св.алт

Д_св.эл.к = СВ_эк/(М*Н_эк) – количество дефектоскопов для проверки электро-контактных сварных стыков, шт.

Д_св.алт = СВ_алт/(М*Н_алт) – количество дефектоскопов для проверки аллюмино-термитных сварных стыков, шт.

СВ_эк – объем контроля сварных электро-контактных стыков в год, шт. СВ_эк = 11282 шт.

СВ_алт – объем контроля сварных аллюмино-термитных стыков в год, шт.

СВ_алт = 159 + 150 (план сварки на 2013 год) = 309 шт.

Н_эк – месячная норма проверки электро-контактных сварных стыков согласно приказу МПС №2ЦЗ от 25.02.1997 года Н_эк = 800 шт/мес.

Н_алт – месячная норма проверки аллюмино-термитных сварных стыков. Н_алт = 200 шт/мес.

М – количество месяцев проверки сварных стыков при температуре свыше +5С. Период май – октябрь. М = 6

Д_св.эл.к = 11282 / (6*800) = 2,35 дефектоскопов

Д_св.алт = 309 / (6*200) = 0,26 дефектоскопов

Д_св = Д_св.эл.к + Д_св.алт = 2,35 + 0,26 = 2,61 дефектоскопов.

Потребность резервных двухниточных дефектоскопов сплошного контроля с регистраторами на период ремонтов и проведения повторной проверки непроконтролированных участков пути:

Д_рез = 1,00 дефектоскопов.

Общая потребность дефектоскопов:

- двухниточных дефектоскопов с регистраторами сплошного контроля рельсов: Д_спл + Д_{спл доп} + Д_рез = 9,69 + 0,36 + 1,00 = 11,05 дефектоскопов, фактически в наличии 12 шт.: 1 шт. - РДМ-22, 1 шт. – Авикон - 11, 5 шт. – РДМ - 2, 5 шт. – Авикон – 01.

- дефектоскопов для вторичного контроля и контроля сварных стыков:

Д_вк + Д_св = 1,00 + 2,61 = 3,61 дефектоскопов, фактически в наличии 5 шт.: 2 шт. – Авикон - 02Р, 3 шт. РДМ-3.

- общая потребность дефектоскопов составляет:

Д = 11,05+ 3,61 = 14,66 = 15 дефектоскопов

Расчет потребности штата операторов:

Коэффициент перевода явочной в списочную участка диагностики Уссурийской дистанции пути, согласно таблицы 2 распоряжения вице-президента Д.С.Шаханова № 1307р от 15.07.2011 года, составляет К_сп = 1,155
