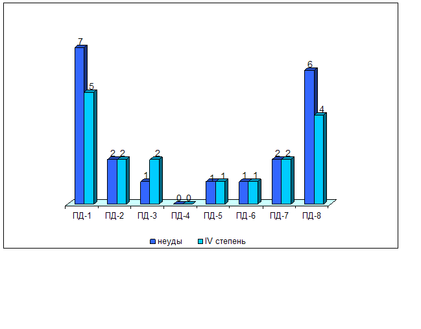

Рис. 3.5. Распределение неудовлетворительных километров и
неисправностей 4 степени, выявленных при контрольном проходе ВПИ,
по линейным участкам за 12 месяцев 2015 года
Рис. 3.6. Распределение неудовлетворительных километров и неисправностей
4 степени, выявленных при контрольном проходе ВПИ,
по линейным участкам за 12 месяцев 2015 года
Рис. 3.7. Выполнение задания по содержанию главного пути в баллах
за 12 месяцев 2015 года

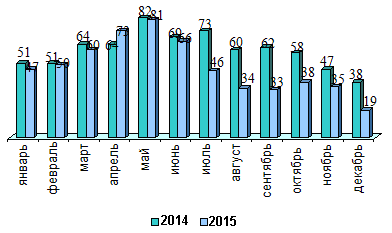

Рис. 3.8. Сравнительный анализ выполнения дистанцией пути задания
по содержанию главного пути в баллах в течение 2015 года
Таблица 3.4 – Количество отступлений по видам и степеням
| Месяц | Степень | Отступление | Другие | Итого | |||||
| Сужение | Уширен | Уровень | Перекос | Просадка | Рихтовка | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Январь | 2 | 45 | 117 | 376 | 584 | 1443 | 744 | 3309 | |
| 3 | 4 | 1 | 6 | 11 | |||||
| 4 | 1 | 3 | 4 | ||||||
| 2 | 2 | ||||||||
| Итого | 45 | 118 | 376 | 588 | 1444 | 753 | 2 | 3326 | |
| % | 1,4 | 3,5 | 11,3 | 17,7 | 43,4 | 22,6 | 100 | ||
| Февраль | 2 | 29 | 99 | 591 | 750 | 1454 | 881 | 3804 | |
| 3 | 4 | 2 | 8 | 14 | |||||
| 4 | 1 | 1 | 2 | ||||||
| 1 | 1 | ||||||||
| Итого | 29 | 99 | 591 | 755 | 1456 | 890 | 1 | 3821 | |
| % | 0,8 | 2,6 | 15,5 | 19,8 | 38 | 23,3 | 100 | ||
Продолжение табл. 3.4
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Март | 2 | 24 | 174 | 670 | 921 | 1569 | 977 | 4335 | |
| 3 | 2 | 1 | 5 | 2 | 13 | 23 | |||
| 4 | |||||||||
| 4 | 4 | ||||||||
| Итого | 24 | 176 | 671 | 926 | 1571 | 990 | 4 | 4362 | |
| % | 0,6 | 4 | 15,4 | 21,2 | 36 | 22,7 | 0,1 | 100 | |
| Апрель | 2 | 5 | 233 | 617 | 1037 | 1699 | 1050 | 4681 | |
| 3 | 7 | 3 | 15 | 25 | |||||
| 4 | |||||||||
| 1 | 1 | ||||||||
| Итого | 5 | 233 | 617 | 1044 | 1702 | 1105 | 1 | 4707 | |
| % | 0,1 | 5 | 13,1 | 22,2 | 36,1 | 23,5 | 100 | ||
| Май | 2 | 42 | 262 | 537 | 1062 | 3717 | 964 | 6584 | |
| 3 | 7 | 8 | 1 | 16 | |||||
| 4 | 1 | 2 | 3 | ||||||
| Итого | 42 | 262 | 537 | 1070 | 3725 | 967 | 6603 | ||
| % | 0,6 | 4 | 8,1 | 16,2 | 56,5 | 14,6 | 100 | ||
| Июнь | 2 | 10 | 169 | 532 | 771 | 3780 | 207 | 6069 | |
| 3 | 11 | 13 | 5 | 29 | |||||
| 4 | 6 | 2 | 8 | ||||||
| 3 | 3 | ||||||||
| Итого | 10 | 169 | 532 | 788 | 3793 | 814 | 6109 | ||
| % | 0,2 | 2,8 | 8,7 | 12,9 | 62,1 | 13,3 | 100 | ||
| Июль | 2 | 36 | 110 | 203 | 480 | 2699 | 391 | 3919 | |
| 3 | 2 | 2 | |||||||
| 4 | 1 | 1 | |||||||
| Итого | 36 | 110 | 203 | 480 | 2702 | 391 | 3922 | ||
| % | 0,9 | 2,8 | 5,2 | 12,2 | 68,9 | 10 | 100 | ||
| Август | 2 | 83 | 89 | 184 | 402 | 2090 | 358 | 3206 | |
| 3 | 1 | 1 | 2 | ||||||
| 4 | 1 | 1 | |||||||
| Итого | 83 | 89 | 184 | 402 | 2092 | 359 | 3209 | ||
| % | 2,6 | 2,8 | 5,7 | 12,5 | 65,2 | 11,2 | 100 | ||
| Сентябрь | 2 | 17 | 133 | 114 | 374 | 2163 | 326 | 3127 | |
| 3 | 2 | 2 | |||||||
| 4 | |||||||||
| Итого | 17 | 133 | 114 | 374 | 2165 | 326 | 3129 | ||
| % | 0,5 | 4,3 | 3,6 | 12 | 69,2 | 10,4 | 100 | ||
| Октябрь | 2 | 22 | 35 | 160 | 312 | 2323 | 306 | 3158 | |
| 3 | 1 | 1 | 3 | 5 | |||||
| 4 | 1 | 1 | |||||||
| Итого | 22 | 35 | 160 | 313 | 2325 | 309 | 3164 | ||
| % | 0,7 | 1,1 | 5,1 | 9,9 | 73,4 | 9,8 | 100 |
Продолжение табл. 3.4
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Ноябрь | 2 | 49 | 73 | 74 | 311 | 2012 | 283 | 2802 | |
| 3 | 2 | 2 | |||||||
| 4 | 1 | 2 | 3 | ||||||
| Итого | 49 | 73 | 74 | 312 | 2012 | 287 | 2807 | ||
| % | 1,7 | 2,6 | 2,6 | 11,1 | 71,8 | 10,2 | 100 | ||
| Декабрь | 2 | 39 | 64 | 87 | 267 | 1039 | 354 | 1850 | |
| 3 | 1 | 1 | |||||||
| 4 | |||||||||
| Итого | 39 | 64 | 87 | 268 | 1039 | 354 | 1851 | ||
| % | 2,1 | 3,5 | 4,7 | 14,5 | 56,1 | 19,1 | 100 | ||
| Итого за год | Итого | 479 | 1589 | 3925 | 6959 | 26953 | 6910 | 8 | 46815 |
| % | 1,0 | 3,4 | 8,4 | 14,9 | 57,6 | 14,7 | 100 |
