− доставку к месту проведения работ ремонтной бригады и запасных частей;
− сварочно-наплавочные работы;
− замену пружинного комплекса, фрикционных клиньев тележки грузового вагона, прокладки буксового проема и центрирующей балочки;
− правку, поджатие и закрывание крышки люка полувагона;
− подъем груженого вагона для выкатки тележки (для замены колесной пары, боковых рам, надрессорной балки, поглощающего аппарата);

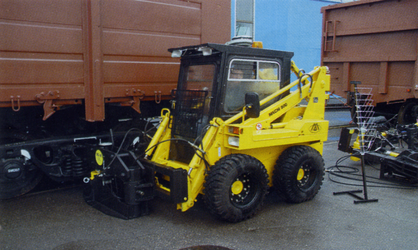

Рисунок 3.2 Мобильный малогабаритный ремонтный комплекс Т1365М (ММРК) — разработчик ПКБ ЦВ ОАО «РЖД
Назначение: Предназначен для выполнения ремонтных работ без отцепки вагонов на специализированных путях.
Технические характеристики: (на базе многоцелевой машины МКСМ-800)
Грузоподъемность номинальная, кгс 800
Скорость движения, км/ч 0-10
Тип двигателя -дизельный четырехтактный
Максимальная сила тяги, кН (кгс) 24 (2400)
Минимальный радиус повороти, мм 2440
Работа на уклоне, не более 5°
Торможение стояночным тормозом на уклоне, не более 13°
Преодолеваемый подъем 13°
Колесная формула 4x4
Габаритные размеры, мм, не более длина 3270; ширина 1680;высота 2215.
Масса в снаряженном состоянии, кг 4040.
Комплектация включает в себя три следующих быстросменяемых силовых модуля:
− модуль подъема надрессорной балки,
− модуль демонтажа-монтажа крышек разгрузочных люков,
− модуль смены поглощающих аппаратов и ремонта (смены) автосцепки.
Комплекс выполнен на базе самоходного транспортного средства (МКСМ-800,, ЭШОЗКО или ЭП1616). Он включает в себя сменяемые силовые модули для производства ремонтных работ на вагоне.
Эффектообразующие факторы таковы:
− снижение трудозатрат, высвобождение контингента (с двух до одного человека);
Устройство УГЗЛ-2,4-60 используется для закрытия люков полувагонов, в случаях, когда люки деформированы, а также в условиях низких температур при намерзании льда на кромках люков. Устройство является гидравлическим автономным, с интегрированным ручным насосом.
Рисунок 3.3 Устройство для закрытия люков
Наиболее оптимально использование устройства на станциях выгрузки, а также при подготовке полувагонов под погрузку. Закрытие люков производится одним работником. Устройство также позволяет производить поджатие крышки люка для вставки уровнительных прокладок под замок люка. Время, затрачиваемое на обработку одного вагона составляет от 3 до 8 минут.
Опыт эксплуатации показал, что основные качественные характеристики устройства: функциональность, надёжность, внешний вид, технические характеристики, безопасность в работе, эргономические характеристики соответствуют условиям эксплуатации.
4 Расчет себестоимости технического обслуживания грузовых вагонов на ПТО станции Находка-восточная
4.1 Расчет фонда оплаты труда![]()
работников на ПТО
работников на ПТОНа ПТО труд примерно 80 % рабочих оплачивается по повременно-премиальной системе, а труд рабочих, занятых на обслуживании и безотцепочном ремонте вагонов, оплачивается по сдельно-премиальной системе.
Для расчета заработной платы рабочих нужно знать их квалификацию (разряд), условия труда и часовые тарифные ставки. Ставки рабочих различных разрядов и профессий зависят от условий труда. При расчете среднемесячного заработка учитывают следующие виды доплат:
а) премия из фонда заработной платы, установленная коллективным договором предприятия для всех категорий работников;
б) надбавка по районному коэффициенту устанавливается в процентах от заработной платы, за исключением доплат за стаж работы, но составляет не более 30 %;
в) коэффициент надбавки для Дальневосточной железной дороге, который составляет 30 %.
Расчет фонда заработной платы ПТО производится по корпоративной тарифной сетке оплаты труда.
Среднемесячная норма рабочего времени – 164,5 ч.
Минимальный размер оплаты труда ОАО «РЖД» на 1 марта 2017 года составляет 8387 рубля.
Определим часовую ставку по формуле [5]:
, (4.1)
руб.
Определим общий штат работников ПТО. Необходимое количество работников одной смены рассчитывается по формуле [5]:
. (4.2)
человек.
Количество руководителей и специалистов определяется выражением [5]:
, (4.3)
человека.
Количество опрераторов ПТО,
, считается согласно формуле [5]:
, (4.4)
человека.
Определим общий штат ПТО в 4,4 смены:
человека.
После расчета численности работников распределим их по профессиям и составим штатное расписание, которое сведем в таблицу 4.1.
Таблица 4.1 - Штатное расписание ПТО станции Находка-Восточная
| Наименование профессии | Разряд | Количество человек | Условия труда | |
| в 1 смену | Во всех сменах | |||
| ПТО Находка-Восточная | ||||
| Мастер | 10 | 1 | 2 | нормальные |
| Старший осмотрщик-ремонтник | 7 | 1 | 5 | вредные |
| Осмотрщик-ремонтник | 6 | 15 | 59 | вредные |
| Слесарь | 5 | 2 | 11 | вредные |
| Оператор | 4 | 2 | 11 | нормальные |
| Итого: | 20 | 88 | ||
Для работы ПТО станции Находка-Восточная, которое обслуживает поезда, своего формирования, необходимо в одной смене 20 человек, а в 4,4 смены 88 работников.
Рассчитаем стоимость работы одного часа для работнако ПТО станции Находка-Восточная, ВЧДЭ-4 и сведем его в таблицу 4.2.
Расчет годового фонда заработной платы представлен в таблице 4.3.
Таблица 4.2 − Стоимость одного часа работы работников на ПТО станции Находка-Восточная
| Профессия | Разряд | Количество | Тарифный коэффициент | Часовая тарифная ставка,руб, | Доплата компенсационная за вредные и тяжелые условия – 12,5 %, руб. | Доплата за работу в ночное время –13,3 %, руб. | Доплата компенсационная за работу в праздничные дни – 3,2 %, руб. | Надбавка за профессиональное мастерство до 25 % тарифной ставки, руб. | Премия 35% тарифной ставки, руб. | Северная надбавка 30 % заработка, руб. | Доплата по районному коэффициенту – 30 %, руб | Итого стоимость одного часа работы, руб |
| Мастер | 10 | 1 | 3,08 | 149,1 | 18,6 | 19,8 | 4,8 | 29,8 | 52,2 | 82,3 | 82,3 | 438,9 |
Окончание таблицы 4.2
| Профессия | Разряд | Количество | Тарифный коэффициент | Часовая тарифная ставка,руб, | Доплата компенсационная за вредные и тяжелые условия – 12,5 %, руб. | Доплата компенсационная за работу в ночное время –13,3 %, руб. | Доплата компенсационная за работу в праздничные дни – 3,2 %, руб. | Надбавка за профессиональное мастерство до 20 % тарифной ставки, руб. | Премия 35% тарифной ставки, руб. | Доплата за выслугу лет в районах Дальнего Востока 30 % заработка, руб. | Доплата по районному коэффициенту – 30 %, руб | Итого стоимость одного часа работы, руб |
| Старший осмотрщик-ремонтник | 7 | 1 | 2,50 | 121,0 | 15,1 | 16,1 | 3,9 | 24,2 | 42,4 | 66,8 | 66,8 | 356,2 |
| Осмотрщик-ремонтник | 6 | 15 | 2,31 | 111,8 | 14,0 | 14,9 | 3,6 | 22,4 | 39,1 | 61,7 | 61,7 | 329,2 |
| Слесарь | 5 | 2 | 2,12 | 102,6 | 12,8 | 13,6 | 3,3 | 20,5 | 35,9 | 56,6 | 56,6 | 302,0 |
| Оператор | 4 | 2 | 1,89 | 91,5 | 11,4 | 12,2 | 2,9 | 18,3 | 32,0 | 50,5 | 50,5 | 269,3 |
Таблица 4.3 - Годовой фонд заработной платы
| Профессия | Разряд | Количество | Итого стоимость одного часа работы, руб | Всего за месяц, руб. | Всего за год, руб. |
| Мастер | 1 | 1 | 438,9 | 73735,2 | 884822 |
| Старший осмотрщик-ремонтник | 1 | 1 | 356,2 | 59841,6 | 718099,2 |
| Профессия | Разряд | Количество | Итого стоимость одного часа работы, руб | Всего за месяц, руб. | Всего за год, руб. |
| Осмотрщик-ремонтник | 6 | 15 | 329,2 | 812301 | 9747612 |
| Слесарь | 5 | 2 | 302,0 | 101472 | 1217664 |
| Оператор | 4 | 2 | 269,3 | 45242,4 | 542908,8 |
| Итого: | 13111166 | ||||
Окончание таблицы 4.3
Годовой фонд заработной платы тоставляет 13111166 рубля.
4.2 Расчет затрат на материалы и запасные части
Расчет затрат на материалы производится согласно нормам расходов по отдельным видам материалов на единицу продукции. Расчет сведем в таблицу 4.4.
