Текст из файла (страница 8)

Приложение 2 Инструкция входного контроля ОСА

1 Общие положения

1.1 Инструкция входного контроля предназначена для проверки
облучающей и считывающей аппаратуры ОСА на этапах:

-в ОЦВ после поставки ОСА в адрес ОЦВ заводом- изготовителем; в эксплуатирующей организации после поставки ОСА в адрес эксплуатирующей организации;

-в процессе хранения и переконсервации аппаратуры ОСА;

-после монтажа ОСА в НСУ;

-при проведении регламентных и ремонтных работ с НСУ в процессе эксплуатации.

1.2 Для проведения входного контроля допускается обслуживающий
персонал, аттестованный по мерам безопасности по группе не ниже 2,
соблюдающий правила техники безопасности при работе с
электроустановками до 1000В и изучивший паспорт ПМЖИ.461311.001ПС,
Техническое описание и руководство по эксплуатации ПМЖИ.461512.001 ТО ,
настоящую инструкцию по входному контролю и программное приложение
"nsuhub.exe".

2 Технические средства входного контроля.

2.1 Для проведения входного контроля требуются следующие технические средства.

2.1.1 Персональный компьютер конфигурации :

IBM PC (концентратор), Notebook или другой 100% совместимый компьютер, Операционная система Windows 9x, 32 Мбайт оперативной Памяти (рекомендуется 64 Мбайт), SVGA Monitor, Keyboard, Mouse, COM Port.

1. Программное обеспечение "nsuhub" (установлено на Концентратор и
   Notebook, поставляемый эксплуатирующей организации).

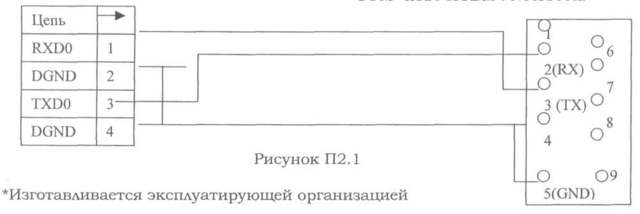

2. Технологический кабель ТК* длиной 2м (рисунок П2.1)

Технологический кабель ТК:

2РМ14КП4Ш DВ-9F(под9-ти контактный
СОМ- порт ПЭВМ ( Notebook)

3 Входной контроль ОСА

3.1 Подготовка аппаратуры к работе.

3.1.1 Перед работой с аппаратурой ОСА изучите паспорт на блоки,
входящие в комплект , Техническое описание и руководство по эксплуатации,
настоящую инструкцию входного контроля .Проверьте отсутствие в паспорте
особых отметок, ограничивающих эксплуатацию.

3.1.2 .Расконсервация аппаратуры.

1. Проведите внешний осмотр упаковок, очистите их от пыли и грязи, в
   случае повреждений упаковки или нарушения пломб известите об этом
   предприятие-поставщика и дальнейшую расконсервацию проводите только в
   присутствии представителя предприятия-поставщика.

2. Вскройте упаковки в присутствии ответственного лица. Извлеките из
   упаковочных гнезд чехлы с блоками. Проверьте целостность полиэтиленовых
   чехлов, вскройте их. Извлеките блоки и освободите их от бумаги.

3. Проверьте комплектность аппаратуры в соответствии с комплектами
   поставок, указанных в паспорте ПМЖИ.461311.001ПС (раздел 3
   паспорта).Проверьте заполнение раздела "Свидетельство о приемке" .

3.1.2.4 Проверьте внешним осмотром техническое состояние блоков,
убедитесь в целостности пломб, отсутствии механических повреждений и
нарушений покрытий корпусов блоков.

3.1.2.4 Расконсервацию аппаратуры в зимнее время проводите в отапливаемом помещении, предварительно выдержав в этом помещении аппаратуру в не распакованном виде в течение не менее 2 часов.

3.1.2.5. Снимите предохранительные крышки с НЧ и ВЧ соединителей,
проверьте внешним осмотром отсутствие механических повреждений
соединителей.

3.1.2.6. Извлеките в присутствии ответственного лица из упаковки комплект
жгутов. Убедитесь в целостности полиэтиленового чехла, снимите чехол.
Снимите предохранительные крышки с ВЧ и НЧ соединителей.

Проверьте внешним осмотром техническое состояние жгутов и соединителей, убедитесь в отсутствии механических повреждений и нарушении оболочек жгутов и соединителей.

Проведите прозвонку жгутов на соответствие маркировки выводов

требованиям ТО.

3.1.2.7 Сделайте записи о проведенной расконсервации в разделе
"Особые отметки" паспорта.

3.1.2.8 При отсутствии установки "nsuhub" подготовте концентратор к
работе, в следующей последовательности последовательности:

-на диске С: создать директории nsuhub, 266, b_up266.

-в директории 266 создать директорию data и текстовый файл option.txt, в котором находится строка c:\266\data.

-переписать с дискеты в c:\nsuhub файлы nsuhub.exe, nsuutil.dll, Msvcp60.dll, Vans.xml, config.nsu.

-найти на диске С: расположение программы regsvr32.exe.

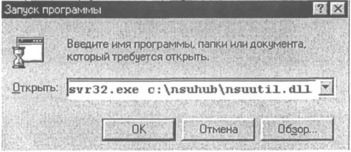

-войти в меню «Пуск»-активизировать «Выполнить» и в окошко ввести расположение программы и параметр:

C:\winnt\system32\regsvr32.exe c:\nsuhub\nsuutil.dll

Программа должна выдать сообщение об успешной установке dll-

библиотеки.

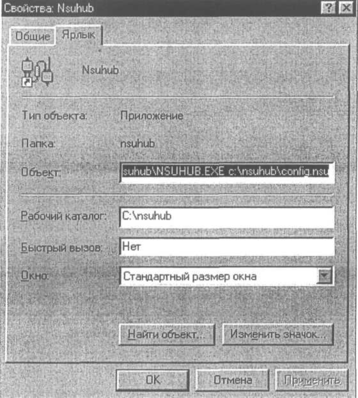

-вывести ярлык программы nsuhub на рабочий стол. Выделить его, нажать
правую кнопку мыши, выбрать из контекстного меню пункт «Свойства». В
окне «Объект» добавить через пробел c:\nsuhub\config.nsu. Нажать кнопку
"Применить" и закрыть окно свойств.

-При работе концентратора с монитором 9" в момент загрузки Windows2000 нажать клавишу F8 и выбрать режим VGA.

-При запросе пароля,если не установлена группа,выбрать группу "Администратор". Ввести пароль "SAID".

-Выключить концентратор.

3.2 Техническая проверка

3.2.1 Цель технической проверки состоит в проверке соответствия и настройке при необходимости параметров СЧИТЫВАТЕЛЯ следующим требованиям:

-обмен информации по каналу связи-стандарта RS-232

-скорость обмена информации - 9600бод

-протокол обмена информации 1, режим -пассивный

-режим включения СВЧ- канала- от внешнего источника( сигналов КПО)

-включение СВЧ- сигнала - по сигналу низкого уровня(0,5В) по каналам общего назначения (КОН) 1 (клеммы 9и8 Рис.П2.2) или 2(клеммы 6,7 Рис.П2.2),

-выключение СВЧ- сигнала -программно по команде "Запрет СВЧ" .

-работа сигнального процессора- в режиме приёма сигналов по каналам I и Q

-длина кольцевого буфера датчика-512

-режим сравнения для записи в буфер- сравнение с одним предыдущим датчиком и проверка по КС (контрольным суммам) и маркерам.

-количество повторов приёма подряд одного датчика для записи в буфер-3

-таймаут забывания равен нулю.

-режим обмена информации ОСА- пассивный, протокол обмена информацией № 1.

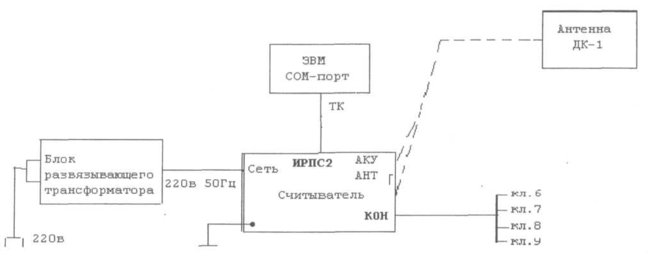

-режим передачи информации- по поступлению информации от датчика. 3.2.2 Соберите схему проверки ОСА при входном контроле Рис.П2.2, по методике, описанной в п. п. 3.2.2.1, 3.2.2.2.

Рисунок П2.2

1. Установите на СЧИТЫВАТЕЛЕ переключатель "Сеть" в положение
   "Выкл".

2. Подключите разъём ИРПС2 считывателя к порту ПЭВМ- СОМ2(1)
   при выключенном ПЭВМ технологическим кабелем ТК.

Внимание! Размещение аппаратуры ОСА должно обеспечивать

зону безопасности обслуживающего персонала в радиусе не менее 0.5м

от антенны ОСА при включённом состоянии антенны.

3.2.3 Включите СЧИТЫВАТЕЛЬ, установив переключатель "220В"в
положение "ВКЛ". По табло дисплея СЧИТЫВАТЕЛЯ убедиться в завершении
пускового теста: "Р. . ." -мощность СВЧ выключена.

3.2.4 Включите ПЭВМ и запустить программное приложение "nsuhub.exe".

Программа начинает автоматический поиск СОМ-порта связи ПЭВМ и СЧИТЫВАТЕЛЯ и скорости обмена информацией (рисунокП2.3). Поиск может продолжаться несколько минут.

Рис.П2.3

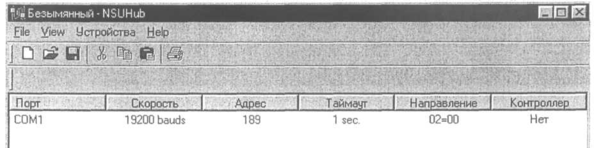

Признаком установки связи является появление адреса проверяемого СЧИТЫВАТЕЛЯ и указание скорости передачи информации, изначально установленной в СЧИТЫВАТЕЛЕ. На экране дисплея должно

появиться сообщение типа (рисунокП2.4).

Рисунок П2.4

Для входа в режим установки параметров Считывателя активизируйте строку сообщения о результатах поиска щёлкнув мышкой по этой строке (строка изменит окраску).

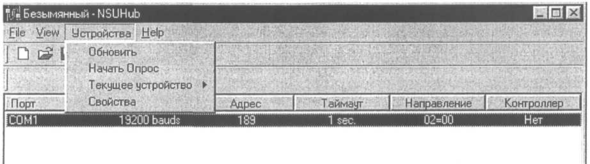

1. Откройте меню "Устройства", щёлкнув мышкой по
   строке"Устройства"(рисунок П2.5)

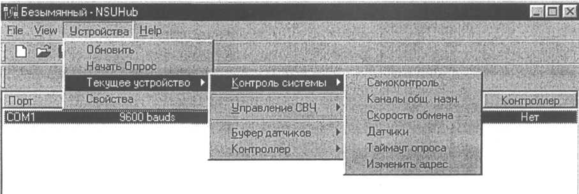

2. Переместите мышку на строку Текущее устройство" и откройте меню
   команд проверяемого НСУ (рисунок П2.6).

Рисунок П2.5

Риунок П2.6

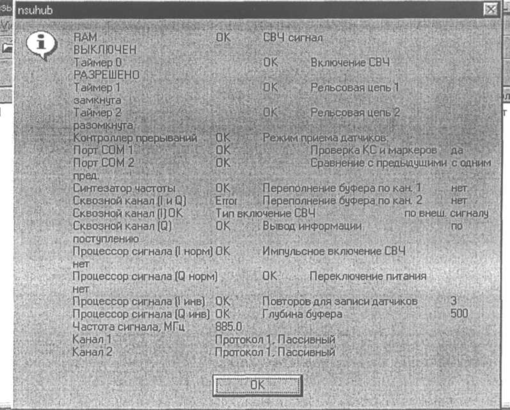

3.2.7 установите мышку на строку "Контроль системы" и в открывшемся подменю откройте окно "Самоконтроль"("откройте означает щёлкнуть мышкой по соответствующей строке).

В открывшемся окне проверте соответствие параметров прибора требованиям п.3.2.1 (рисунок П2.7).

В левой части сообщения приведен тестовый анализ состояния узлов СЧИТЫВАТАЛЯ.

При нормальном функционировании СЧИТЫВАТАЛЯ, в окне состояния проверяемого узла должно индицироваться "ОК".

В случае появления сообщения "Error" в любой иной позиции необходимо прекратить входной контроль, сделать соответствующую запись в разделе 7 паспорта ПМЖИ.461512.001ПС и обратиться к изготовителю в установленном порядке(допускаются сообщения об ошибке каналов сигнального процессора и для приборов выпуска 2000г. об ошибке сквозного канала). Указанное значение частоты не принимать во внимание,а руководствоваться значением, указанным в паспорте.

В правой части панели-сообщения приводятся параметры и режимы исходной настройки СЧИТЫВАТЕЛЯ.

При отсутствии указаний о неисправности узлов СЧИТЫВАТАЛЯ перейти к проверке работы ОСА и ,при несоответствии параметров и режимов работы СЧИТЫВАТАЛЯ требованиям п.3.2.1, одновременно к настройке СЧИТЫВАТАЛЯ в последовательности.

Рисунок П2.7

3.2.8 Нажмите "ОК" и вернитесь в меню "Контроль системы",повторив п.п.3.2.5, 3.2.6.

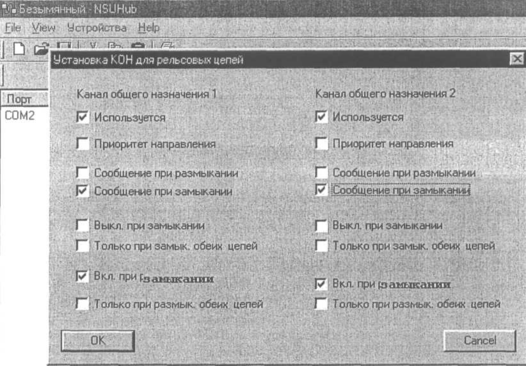

3.2.9 Откройте окно настройки параметров "Каналы общ. назн." Рисунка

Рисунок П2.8

Проведите настройку(щёлкая мышкой по соответствующему окошечку) на соответствие настройки рисунка П2.8 .Закройте окно,нажав "ОК"(кнопка"ОК" вводит установленные параметры в Считыватель).

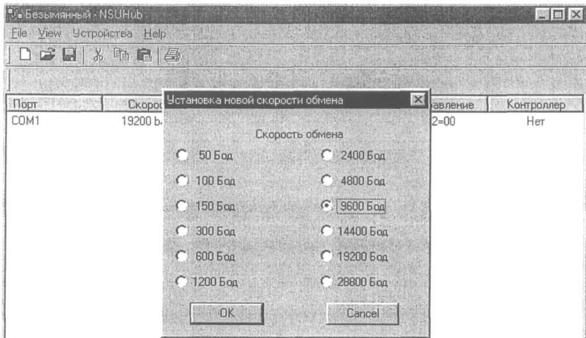

3.2.10 Войдите в меню "Контроль системы" и откройте "Скорость обмена"-окно настройки скорости передачи данных (рисунок П2.9).

Установите скорость, равную 9600бод, и введите это значение в Считыватель, нажав кнопку "ОК".

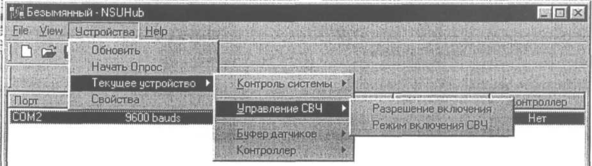

Рисунок П2.9 3.2.11 Выполните п.п.3.2.5, 3.2.6 и войдите в менкю'Управление

СВЧ"(РисунокП2.10)
