Глава 3. Боевые возможности подразделений РТВ
Боевые возможности подразделения, части, соединения, любого) воинского формирования - это важнейший качественный показатель,; характеризующий, в конечном счете, способность данного формирования выполнить боевую задачу (или степень ее выполнения) в конкретных боевых условиях.
Показатели боевых возможностей для воинских формирований] различных родов войск различны и определяются боевым предназначением] данного конкретного воинского формирования.
Боевое предназначение РТВ - ведение радиолокационной разведки и обеспечение соединений ПВО, подразделений и частей ЗРВ, ИА, РЭБ радиолокационной информацией требуемого качества. Исходя из этого, и определяются боевые возможности подразделений и группировок РТВ. О них мы и будем говорить в ходе сегодняшнего занятия.
3.1 Показатели боевых возможностей подразделений РТВ.
Под боевыми возможностями (БВ) подразделения (части) РТВ понимают его способность выполнять в любых условиях обстановки задачи радиолокационной разведки и выдачи разведывательной и боевой информации о воздушном противнике командованию и войскам.
БВ определяются составом и укомплектованностью подразделения (части), его боевым порядком, тактико-техническими характеристиками и боевыми свойствами вооружения, уровнем боевой и морально-психологической подготовки личного состава, интенсивностью противодействия противника, качеством мероприятий по обеспечению боевых действий, особенностями местности и другими условиями обстановки.
БВ определяются системой показателей: o пространственных, o информационных, o качественных. Эти показатели характеризуют: o размеры области пространства добывания и выдачи
радиолокационной информации, o информационную возможность системы или любого из ее
элементов по сбору. Обработке и выдаче или информации, o качество выдаваемой информации и, прежде всего, ее точность, а также возможности по маневру и запас ресурса техники.
3.1.1 Пространственные возможности.
Возможности по ведению радиолокационной разведки (РЛР) силами и средствами подразделений оцениваются такими критериями, как:
o размеры зон полной информации (ЗЛИ) подразделений для
радиолокационных рот (РЛР);
o параметры сплошного радиолокационного поля для
радиотехнических батальонов (РТБ);
параметры зоны и поля триангуляции РТБ, которое создает
оптимальные условия решения триангуляционной задачи по
обнаружению и сопровождению целей - постановщиков активных
помех (ПАП).
Зона полной информации - является совокупностью зон обнаружения радиолокационных средств РЛР и представляет собой наибольшую для заданных условий область пространства, в которой обеспечивается измерение трех координат, опознавание и определение других тактических характеристик радиолокационных целей.
Она ограничивается минимальным и максимальным углами места, максимальной дальностью и предельной высотой обнаружения лучших РЛС (РЖ) РЛР по целям, летящим на разных высотах.
Построение ЗПИ РЛР начинается с определения размеров и форм горизонтального сечения зон обнаружения РЖ (РЛС), высотомеров, опознавания и активного ответа. Для этого используют реальные зоны обнаружения РЛС, полученные при облете или путем обработки статистического материала полета самолетов в первую очередь на предельно-малых и малых высотах (50, 100, 200, 300, 500 м) с учетом рельефа местности, а затем на средних и больших высотах.
Вычисление границы ЗПИ РЛР (Д. обн.) для малых, средних и больших
высот (по целям с ЭОП дц = 1м ) наносятся на планшеты КП РЛР и рабочую карту командира роты. Они характеризуют реальные боевые возможности РЛР по ведению РЛР на разных высотах в беспомеховой обстановке.
где 2,6 - постоянный коэффициент, До - дальность обнаружения лучшей РЛС роты на минимальной высоте (НО).
О минимальных размерах ЗПИ РЛР в этих условиях судят по ее площади (Sзпи) на заданной высоте нижней границы (Но). Она выражается площадью шестиугольника, вписанного в окружность с R=До, и может быть подсчитана по формуле:

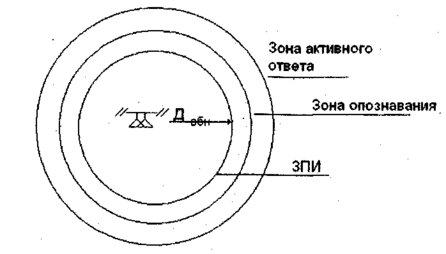

Рис. 1. Зона полной информации РЛР.
При применении противником помех РЛС их зоны обнаружения (ЗПИ РЛР) претерпевают ряд изменений, основные из которых сводятся к следующему (рис. 2):
Рис. 2. Зона полной информации РЛР при воздействии радиопомех (Дп<Добн).
o под воздействием активных помех в ЗПИ роты в направлении на ПАП появляется один или несколько секторов эффективного подавления (фэп), а в остальных направлениях за счет приема энергии помех по боковым лепесткам, происходит уменьшение ("сжатие") зоны, которое характеризуется коэффициентом сжатия (Ксж);
o под воздействием пассивных помех ЗПИ роты уменьшается по дальности обнаружения РЛС приблизительно на 15-20% за счет включения аппаратуры СДЦ, а при ее отсутствии на экране РЛС (в ЗПИ) появляются участки (районы), забитые пассивными помехами, под прикрытием которых цели могут не наблюдаться.
Радиолокационное поле РТБ представляет собой совокупность взаимно соприкасающихся или частично перекрывающих друг друга ЗПИ подчиненных РЛР (рис. 3).

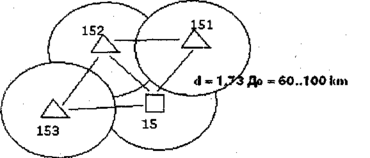

Рис. 3. Радиолокационное поле РТБ.
Возможности радиотехнического батальона по ведению РЛР оцениваются параметрами его сплошного РЛП, а именно: внешней границей поля, высотами нижней л верхней границ поля (Но Нв), а также на средних и больших высотах. Они наносятся на планшеты КП РТБ и рабочую карту командира батальона.
Высота верхней границы (Но) сплошного РЛП задается батальону в зависимости от района его дислокации и решаемых боевых задач. Она, как правило, устанавливается ниже или равной минимально возможной высоте полета воздушных целей в данном районе.
Высота верхней границы сплошного РЛП батальона принимается примерно равной потолку зон видимости РЛС (РЖ) РЛР дальнего
обнаружения, если при этом обеспечивается взаимное перекрытие "мертвых воронок" на данной высоте.
Коэффициент перекрытия в РЛП батальона существует для средних и больших высот, это объясняется экономическими соображениями.
Минимальные размеры РЛП батальона могут быть количественна оценены его площадью на заданной высоте нижней границы (Sрлп).
Она определяется по следующей формуле:
(7.2.2)
где п - число РЛР, входящих в состав батальона; До - дальность обнаружения типовой РЛС (всех РЛР), по которой создан нижний (первый) ярус РЛП.
При воздействии радиопомех площадь РЛП батальона будет уменьшатся за счет "сжатия" зон обнаружения РЛС подчиненных рот. А это может привести к появлению непросматриваемых участков на малых и предельно-малых высотах. Однако при этом помехоустойчивость РЛП батальона будет выше, чем СПИ РЛР. Это достигается как за счет использования однотипных рлс фланговых рот, которые менее забиты помехами, так и за счет широкого маневра РЛС разных диапазонов волн.
Кроме того, в РЛП батальона имеется возможность обеспечить сопровождение ПАП методом триангуляции при выдаче от радиолокационных рот на КП РТБ пеленга (среднего азимута) помехоноситель.
Под зоной триангуляции подразумевается область пространства, которой обеспечивается определение координат ПАП двумя пеленгующими ротами. Совокупность зон пеленгации трех и более радиолокационных рот образуют поле триангуляции при условии обработки пеленгов на ПАП от любой роты данного батальона на едином КП.
Метод триангуляции предусматривает определение координат ПАП с помощью постоянных триангуляционных ячеек, созданных в радиотехнических полках. Каждая триангуляционная ячейка включает в себя три пеленгующие роты, находящиеся друг от друга на расстоянии (базе) 80-120 или 250-250 км .
Зона пеленгации комплекса (средства) пассивной локации ограничивается минимальным и максимальным углами места получения пеленга на ПАП. Эти параметры обычно приводятся в технической документации конкретных радиолокационных средств.
ПОЛЕ ТРИАНГУЛЯЦИИ радиотехнического батальона характеризуется: внешней границей поля на данной высоте, высотами нижней и верхней границ поля триангуляции.
ГРАНИЦА ПОЛЯ ТРИАНГУЛЯЦИИ на данной высоте представляет собой замкнутую линию, полученную при пересечении поля поверхностью, равноотстоящей всеми своими точками от поверхности земли (моря).
ВЫСОТОЙ НИЖНЕЙ ГРАНИЦЫ ПОЛЯ ТРИАНГУЛЯЦИИ называется минимальная высота непрерывного сопровождения ПАП, летящего с огибанием рельефа местности.
ВЫСОТОЙ ВЕРХНЕЙ ГРАНИЦЫ ПОЛЯ ТРИАНГУЛЯЦИИ называется максимальная высота непрерывного сопровождения ПАП, летящего горизонтально.
3.1.2 Информационные возможности.
Информационные возможности подразделения - это то максимальное количество одновременно действующих целей в зоне полной информации РЛР или радиолокационном поле батальона, по которым данное подразделение способно выдать РЛИ установленного качества с заданной дискретностью.
Информационные возможности оцениваются:
o количеством одновременно сопровождаемых целей (в РТБ - также
ПАП) при соблюдении заданной дискретности максимально
допустимой для успешного выполнения конкретной задачи -
выдачи боевой и разведывательной информации;
o количеством одновременно обеспечиваемых целеуказаний для ЗРВ
и наведений для ИА ПВО.
Информационные возможности подразделения зависят: o от количества каналов информации, выделенных дня передачи
донесений;
o их пропускной способности; o установленной дискретности и производительности номеров
расчетов КП подразделений в единицу времени.
В подразделениях АСУ используют основные и резервные каналы связи. В качестве основного канала используется телекодовый канал связи с пропускной способностью до 50 донесений в минуту. В качестве резервных выделяются телефонные и радиоканалы. Дискретность передачи РЛИ 1Q секунд.
3.1.3 Качественные показатели.
Эти возможности оцениваются двумя критериями:
o точность определения координат (радиолокационных роты) и точность определения параметров движения воздушных целей (радиотехнические батальоны);
o вероятностью радиолокационного обеспечения целеуказания ЗРДН (Рцу) и вероятностью радиолокационного обеспечения наведения истребителя на цель (Рнав).
Точность информации определяется ошибками измерения координат и параметров движения цели. Среднеквадратическая ошибка измерения плоскостных координат (х,у) неманеврирующих целей составляет 500 -м, высоты (Н) - 250 м и составляющих скорости (Vx,Vy) - 20 м/с.
В свою очередь, точность РЛИ радиотехнических подразделений, используемой для радиолокационного обеспечения СРВ и ИА, зависит не только от величины ошибок в измерении координат РЛС при различных способах съема информации, но и от способа радиолокационного обеспечения целеуказания ЗРДН и наведения истребителей не цели (приборный, индикаторный и планшетный).
Под ВЕРОЯТНОСТЬЮ РАДИОЛОКАЦИОННОГО ОБЕСПЕЧЕНИЯ ЦЕЛЕУКАЗАНИЯ ЗРДН (Рцу) понимают численную меру возможности такого события как беспоисковое обнаружение цели СНР (РПЦ, РПН) по информации радиотехнического подразделения.
ВЕРОЯТНОСТЬЮ РАДИОЛОКАЦИОННОГО ОБЕСПЕЧЕНИЯ НАВЕДЕНИЯ ИСТРЕБИТЕЛЯ НА ЦЕЛЧ (Рнав) есть численная мера возможности такого события, как успешное решение задачи перехвата цели по информации радиотехнического подразделения, поступающей в процессе всего цикла наведения.
Эти вероятности (Рцу и Рнав) всецело зависят от точности РЛИ (величины допустимых ошибок), поступающих с KП радиотехнического подразделения на КП ЗРДН и КП иап (ПН).
При ПРИБОРНОМ (АВТОМАТИЗИРОВАННОМ) СПОСОБЕ целеуказания ЗРДН и наведения истребителей на цели информация, поступающая от РЛС (РЛК), снимается операторами АСУ и автоматически передается непосредственно на аппаратуру управления ЗРК и аппаратуру наведения истребителей. Поэтому она практически не ухудшается по точности и в среднем составляет 400-800 м по X,Y и 50 м по Н. В данном случае это соответствует точности съема информации, в результате чего вероятность радиолокационного обеспечения ЗРДН и наведение истребителей на цели достигает 0,9 - 0,95.
При ИНДИКАТОРНОМ СПОСОБЕ непосредственно радиолокационного обеспечения боевых действий ЗРВ и ИА ПВО, когда передача РЛИ осуществляется по кабелям или радиолинии на ВИКО, точность ее в среднем составляет 900-2000 м по дальности, 0.5-1.0° по азимуту и 500-750 м по высоте. В данном случае вероятность радиолокационного обеспечения целеуказания ЗРДН и наведения истребителей на цели не превышает 0.8.
При ПЛАНШЕТНОМ СПОСОБЕ непосредственного радиолокационного обеспечения боевых действий ЗРВ и ИА производится глазомерный съем
с индикаторов РЛС. Далее по обычным каналам связи она передается на КП ЗРДН и КП (ПН) ИА, где отображается вручную на огневых и штурманских планшетах. В этом случае к ошибкам глазомерного съема информации добавляется ошибка нанесения данных на планшеты, а также ошибка за счет запаздывания РЛИ. Значение среднеквадратической ошибки при планшетном способе находится в пределах 2..8 км. Все это обуславливает вероятность целеуказания ЗРДН и наведения истребителей на пели не более 0.22.
Анализ основных показателей боевых возможностей подразделений позволяет сделать вывод, что они достигают наилучших значений при наличии на вооружении РЛР и РТБ современных средств автоматизации при достижении высокого уровня профессиональной (боевой) выучки специалистов и слаженности боевых расчетов.
