Глава 6. Основы управления истребительной авиацией
Коренные изменения в способах и средствах ведения боевых действий, обусловленные военно-техническим прогрессом, выдвинули требования к совершенствованию управления войсками как одну из важнейших проблем.
С позиции кибернетики процесс управления истребительной авиацией представляет собой сложную комплексную структуру, в которой переплетаются многочисленные информационные, материальные и энергетические потоки, требующие координации и регулирования с быстротой и точностью, иногда недоступными для человека.
Истребительная авиация наиболее маневренный род ВВС. В процессе полета и ведения воздушного боя на летчика возлагаются огромные задачи, решить которые без средств автоматизации практически невозможно. Большие скорости полета требуют значительного облегчения работы экипажа, а в некоторых случаях и полного исключения его вмешательства в управление. Поэтому управление сверх звуковыми истребителями (особенно одноместными) без АСУ крайне затруднено. АСУ позволяет наиболее оптимально и качественно распределять боевые средства истребительной авиации в соответствии со сложившейся воздушной обстановкой и предназначены для физический и психологической разгрузки экипажа (летчика) в целях повышения безопасности и уменьшения ошибок при выполнении основной задачи полета. В АСУ главные функции управления (оценки обстановки, принятие решения и т. п.) принадлежат человеку, функции управления, которые человеком выполняются хуже (с запаздыванием, с меньшей точностью и т. п.), чем автоматическими устройствами, передаются последним.
6.1 Сущность, система и способы управления истребительной авиацией.
Управление истребительными авиационными частями заключается в целенаправленной деятельности командиров, штабов по поддержанию, боевой готовности частей (подразделений), их подготовке к боевым действиям и руководству ими при выполнении поставленных задач.
Управление истребительной авиацией включает:
o непрерывное добывание, сбор, излучение, отображение и анализ данных обстановки;
o проведение в короткие сроки оперативно-тактических расчетов;
o принятие решений, обеспечение их оптимальности и качественное планирование боевых действий;
o своевременное доведение до подчиненных сигналов команд боевого управления и получение подтверждений (донесений) об их исполнении;
o наведение самолетов на воздушные цели, обеспечение безопасности воздушного движения;
o оформление, размножение и передача боевых и отчетно-информационных документов;
o организацию системы управления, в т. ч. системы связи и
радиолокационного обеспечения (РЛО).
Цель управления — обеспечить эффективное использование имеющихся сил и средств в конкретных условиях обстановки для решения поставленных задач в короткие сроки и с минимальными потерями.
Для осуществления управления авиацией ПВО создается система управления. Она включает совокупность командных пунктов, пунктов наведения, оснащенных комплексами средств автоматизации, средствами связи, а также органы управления.
Управление авиацией ПВО при ведении' боевых действий осуществляется с КП объединений и соединений ПВО, КП авиационных полков, пунктов наведения (ПН), запасных командных пунктов (ЗКП), стартовых командных пунктов (СКП). Могут создаваться также воздушные, подвижные наземные КП и вспомогательные ПН.
КП полка предназначен для управления подразделениями и экипажами,, через пункты наведения при ведении боевых действий.
ПН развертываются на КП радиотехнических подразделений и зенитно-ракетных частей (соединений).
ЗКП предназначен для управления подразделениями и экипажами полка при их рассредоточении или выходе из строя КП полка.
СКП предназначен для управления взлетом, полетами в районе аэродрома и посадки самолетов. Он размещен вблизи взлетно-посадочной полосы.
Система управления должна обладать высокой боевой готовностью и обеспечивать возможность как централизованного, так и децентрализованного управления войсками.

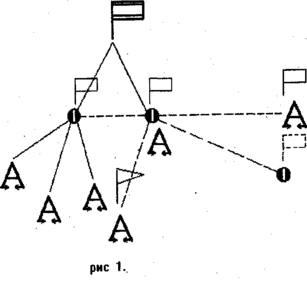

При централизованном способе управлении несколько пунктов наведения, как правило, не более трех, замыкаются на КП иап (рис. 1). В свою очередь, командные пункты полков замыкаются на КП объединений и соединений ПВО. При этом распределение целей производится вышестоящими КП между соответствующими нижестоящими (т.е. КП корпуса — между КП иап, КП иап — между ПН).
На основе поступающей РЛИ ЭВМ, входящая в состав аппаратуры КП корпуса (дивизии) ПВО, автоматически производит предварительные штурманские расчеты.(вычисляет курс и скорость цели, определяет аэродром, тип и время взлета истребителей, рубеж уничтожения цели и др.). Боевые расчеты КП иап в этом случае по командам КП соединения ПВО обеспечивает взлет и посадку истребителей. В то же время, непрерывно наблюдая воздушную обстановку на индикаторах АСУ расчет находится в готовности к переходу на самостоятельное наведение истребителей при децентрализованном РЛО.
При данном способе управления достоинством является то, что используется обобщенная информация от различных источников, тем самым создается более полная картина воздушной обстановки и создается возможность распределить наиболее эффективно боевые средства истребительной авиации.
При децентрализованном способе управление истребителями со стороны командира соединения ПВО осуществляется через КП иап (ПН). Кроме вторичной информации, поступающей централизованно, для наведения используется также первичная РЛИ от РЛК, сопряженных с АСУ ИА.. В этом случае предварительные штурманские расчеты и наведение истребителей на воздушного противника производится с помощью аппаратуры АСУ ИА. При данном способе управления обеспечивается максимальная гибкость и точность наведения.
В зависимости от выбранного способа РЛО и соответствующей ему точности выдаваемой информации вероятность успешного обеспечения наведения может иметь следующие значения:
o централизованный способ с применением АСУ — 0,7-0,9;
o децентрализованный автоматизированный способ с использованием первичной РЛИ—0,9-0,95;
o децентрализованный автоматизированный способ с использованием вторичной РЛИ—0,8-0,9;
o децентрализованный способ с использованием ВИКО — 0,5-0,6;
o децентрализованный способ с использованием обычных каналов связи, планшетов и табло — 0,1 -0,3.
Истребители, выходя из зоны действия одного ПН, передаются соседнему.
o передача сигналов боевой тревоги и приведение в боевую
готовность; '
o управление экипажами и средствами обеспечения полета;
o целераспределение;
o постановка задач подразделениям;
o контроль за ходом наведения;
o привод истребителей на аэродромы посадки;
o посадка истребителей;
o передача между пунктами наведения;
o организация взаимодействия с (ЗРП) и соседними иап;
o безопасность полетов;

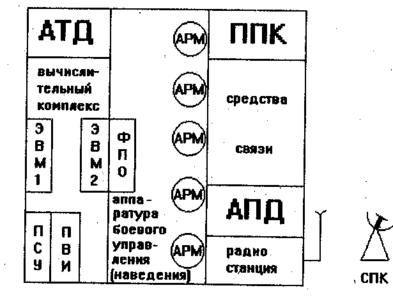

АСУ истребительной авиации ПВО состоит из следующих функциональных подсистем (рис. 2):
o вычислительный комплекс;
o аппаратура боевого управления;
o средства связи;
o аппаратура сопряжения с СКП;
6.2 Применения АСУ для управления боевыми действиями ИА.
На предыдущих занятиях по авиации было введено понятие авиационного комплекса перехвата (АКП) и, в частности, было сказано, что одним из составных элементов АКП является АСУ.
АСУ ИА ПВО предназначены для управления одиночными самолетами, подразделениями, частями в воздухе, а также для управления вооружением и специальными бортовыми системамиГ К числу основных задач, решаемых АСУ ИА ПВО, относятся:
o прием, обработка и выдача данных о воздушной обстановке;
o прием и отображение информации о боевой готовности экипажей, о метеорологической и радиационной обстановке;
o средства
энергоснабжения.
рис 2.
ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС. В его состав входят: o ЭВМ (как правило две);
o аппаратура технического документирования (АТД); o пульт сигнализации и управления (ПСУ); o пульт ввода информации (ПВИ).
ЭВМ. Как было уже сказано, их, как правило, две. Одна работает в основном режиме, другая в резервном. Этим обеспечивается более высокая надежность работы вычислительного комплекса. В случае выхода из строя основной ЭВМ происходит автоматическое переключение на резервную без потери информации.
В памяти ЭВМ прошита программа работы системы, циркулирует текущая информация.
Для топопривязки имеется блок быстросменных констант, в котором прошиваются координаты элементов боевого порядка (ПН, аэродром,
источники информации и др.). При этом они постоянно высвечиваются на экранах индикаторов условными значками.
АТД. Включает в себя аппаратуру регистрации и воспроизведения боевой информации. В ее состав, как правило, входят многодорожечный магнитофон и электронно-печатающая машинка (ЭВМ "Консул")^ В ходе боевой работы производится запись с МОЗУ выбранной информации на соответствующие дорожки магнитофона, в том числе голосовая связь с летчиком. На ЭПМ выводится выбранная экспресс информация, тем самым имеется возможность наглядно убедиться по цифропечати о процессе наведения истребителей на цели. С этой же целью может быть использован в режиме воспроизведения. Эта аппаратура используется обычно для режима обработки результатов.
ПСУ. На этом пульте отображается состояние всей аппаратуры пункта наведения (вкл., выкл., испр., неиспр.), а также отображается обмен информацией с источниками и потребителями информации (есть, нет).
ПВИ. С помощью данного пульта инженер вычислительного комплекса может дистанционно включать и выключать аппаратуру пункта наведения и управлять работой вычислительного комплекса.
АППАРАТУРА БОЕВОГО УПРАВЛЕНИЯ (НАВЕДЕНИЯ). В ее состав входят:
o автоматизированные рабочие места (АРМ);
o формирователь программ отображения (ФПО).
АРМ. Состоит из индикатора и наборного поля кнопочников команд. Индикаторы служат для отображения информации. На них имеются переключатели, обеспечивающие отображение информации в различных масштабах и по разным программам (ИКО, ИЦР, табло параметров и т. д.), которые формируют ФПО, кроме того, организует связь между ЭВМ и АРМ. На ПН несколько АРМ, которые закреплены за лицами боевого расчета (АРМ старшего штурмана, два АРМ для штурманов, АРМ направленна на РТВ и т. д.).
С помощью пульта АРМ лица боевого расчета вносят коррективы в процесс неведения. Нажимая определенные комбинации кнопок штурман выдает команды через ФПО на ЭВМ , которая обрабатывая их, через ФПС выдает обновленную информацию на экран индикатора.
СРЕДСТВА СВЯЗИ включают в себя:
o аппаратуру передачи данных телеграфных и телефонных каналов! (АПД);
o радиостанции;
o станцию передачи команд (СПК) и т. д.
АПД; Служит для приема и передачи телекодовой информации по каналам связи. С помощью радиостанции штурман ведет голосовую связь с летчиком и может передавать команды наведения.
Через СПК выдаются команды наведения на борт перехватчика. Кроме того, в состав любого ПН входят средства энергоснабжения (дизельные электростанции).
Выше была рассмотрена типовая аппаратура ПН истребительной авиации не совмещенного с КП зенитно-ракетных и радиотехнических соединений и частей. На совмещенном ПН, как правило, только одно АРМ штурмана.
Процесс управления истребителями с помощью АСУ можно представить следующим образом.
При поступлении в ВК информации о целях, она категорируется в соответствии с предполагаемой важностью цели. Из совокупности целей для организации воздействия, в первую очередь, собираются наиболее важные, для них рассчитывается возможность уничтожения истребителями полка. Лучшая по критерию максимума боевой эффективности рекомендация выдается на отображение. При выборе рекомендации ЭВМ выбирает лучший ПН, тип истребителя, аэродром старта, номер канала наведения, номер СПК, а также определяет координаты РУ, полусферу атаки цели, метод наведения, профиль набора высоты и время наведения и взлета. При выборе делается попытка обеспечить наименьшее число передач наведения в процессе перехвата цели. По истечении времени утверждения, при невмешательстве лиц боевого расчета, рекомендация автоматически утверждается и выдает команды на СКП для подготовки и взлета истребителей или одного истребителя. Во время взлета и в процессе наведения периодически, с темпом поступления информации о цели, контролируется возможность реализации назначения, корректируется рубеж уничтожения, и на борт ИП выдаются команды управления полетом. В управляющей программе предусмотрено выявление маневра цели и предупреждение боевого расчета о необходимости смены профиля набора высоты. Для воздействия по цели ЭВМ может рекомендовать и истребители, находящиеся в зонах дежурства в воздухе, а также освободившиеся после атаки, а в отдельных случаях — наводимые на второстепенные цели истребители. По мере поступления сообщений с координатами истребителей
ЭВМ проверяет возможность столкновения истребителей. Уровень автоматизации ЦР может регулироваться лицами боевого расчета от автоматического до неавтоматического вводом особого, практически неограниченного, значения времени утверждения , а также выдачей команды запрета автоматического ЦР по конкретной или сразу по всем целям. Для проверки целесообразности перенацеливания истребителя или изменения параметров наведения в ЭВМ предусмотрены расчетные и пробный (игровой) каналы наведения. В этих каналах в режиме диалога с ЭВМ оператор может проверить целесообразность принимаемого решения, не прекращая наведения. После выполнения перехвата истребитель автоматически приводится на аэродром.
АСУ ИА ПВО обладает определенными возможностями по решению задач управления, которые могут оцениваться совокупностью тактико-технических характеристик (ТТХ).
Основы ТТХ АСУ истребителей авиации ПВО являются:
1. Звено оснащено системой — наибольший тактический уровень истребительной авиации ПВО, которым может управляться АСУ, максимально используя свои возможности.
