Командный пункт бригады (полка) должен соответствовать поставленной боевой задаче, создаваемой системе огня и строиться с учетом ожидаемых действий воздушного противника, характера и важности обороняемого объекта, особенностей района боевых действий, состава и предназначения выделенных средств
Боевой порядок зенитного ракетного дивизиона должен строится с учетом поставленной боевой задачи, требуемой системы огня бригады (полка) и обеспечивать:
o максимальную реализацию зон поражения дивизионов и зон обнаружения средств разведки и целеуказания во всем диапазоне высот, особенно на предельно малых высотах; o устойчивую связь КП с подразделениями; o возможность своевременной доставки, хранения и перевода ракет
режим боеготовности;
o организацию непосредственного прикрытия и наземной обороны; o максимальное использование защитных и маскирующих свойс
местности и проведение инженерного оборудования позиций; o приведение дивизиона в боевое и походное положение и смев
позиций в установленные сроки;
o рассредоточение и укрытие личного состава, запасов ракет материальных средств.
8.2 Система зенитного ракетного огня и ее основные показатели.
Свои боевые задачи зенитные ракетные подразделения, соединения (части) ЗРВ решают ведением огня по воздушному противнику в целях его уничтожения. Поэтому основу организации обороны объекта и прикрытия войск составляет создание системы зенитного ракетного огня, которая должна соответствовать замыслу боя и учитывать возможные варианты действий противника, особенности обороняемых объектов, района боевых действий, рельефа местности, боевые задачи и возможности взаимодействующих подразделений (частей).
Под системой зенитного ракетного огня понимается спланированное и организованное по направлениям, высотам и рубежам сочетание огня группировок ЗРВ, для уничтожения воздушного противника при обороне объекта (района, направления).
Обобщенной характеристикой возможностей ЗРК, определяющей с учетом эффективности стрельбы его досягаемость по дальности, высоте и курсовому параметру, является зона поражения. Поэтому система зенитного ракетного огня по своему существу выражается совокупностью реализуемых зон поражения зенитных ракетных комплексов, развернутых для выполнения боевой задачи.
Реализуемая зона поражения - это часть зоны поражения, в пределах которой реализуются возможности ЗРК с учетом ограничений, связанных с условиями стрельбы. Создание системы ЗРО достигается :
o размещением подразделений на местности;
o проведением комплекса работ по обеспечению стрельбы каждого из них (обеспечение требуемых углов закрытия, топопривязка и ориентирование, обеспечение потребной глубины радиолокационной информации и др.);
o организацией управления огнем подразделений.
Основные характеристики системы ЗРО:
o размеры зоны зенитного огня;
o кратность перекрытия реализуемых зон поражения;
o плотность огня;
o количество стрельб до заданных рубежей;
o средняя эффективность стрельб.
8.2.1 Размеры зоны зенитного ракетного огня.
Зоной огня называется область пространства, в пределах которой подразделения, развернутые в боевой порядок, могут уничтожать
воздушные цели. Размеры зоны огня определяются размерами зс поражения ЗРК и их взаимным положением. Для графического определен размеров зоны ЗРО необходимо для заданной высоты нанести реализуемв зоны обстрела каждого ЗРК и выделить их в общий внешний контур.
8.2.2. Кратность перекрытия реализуемых зон поражения.
Характеризует возможности по сосредоточению зенитного ракетного огня для уничтожения воздушных целей в той или иной точке зоны огня. Так, если в некоторой области зоны огня создано трехкратное перекрытие зон поражения ЗРК, то это означает, что в любой точке этой области одна цель может быть обстреляна тремя ЗРК или одновременно могут быть обстреляны три цели, каждая одним ЗРК.
Области перекрытия зон поражения и кратность перекрытия определяются для заданных направлений и параметров движения цели графически или рассчитываются с помощью ЭВМ. Результаты расчетов представляются в виде графика в координатах азимут - дальность с началом отсчета относительно центра объекта или КП. Области определенной кратности подтушевываются.
Кратность перекрытия может создаваться однотипными разнотипными ЗРК. Структура системы огня также является ее важнейшей характеристикой, учитываемой при оценке эффективности зенитной обороны.
8.2.3 Плотность зенитного ракетного огня - это количество стрельб в минуту, которое могут провести зенитные подразделения при отражении удара воздушного противника. Она определяется огневой производительностью Пог ЗРК и их участием (Луч. к) в отражении удара.
Для расчета суммарной плотности огня зенитных подразделений необходимо:
o определить для рассматриваемых направлений (маршрутов) и диапазонов высот полета СВН зенитные подразделения (ЗРК), которые могут принять участие в отражении удара воздушного противника (по пересечению трасс целей реализуемых зон поражения);
o оценить для каждого ЗРК среднюю плотность огня (огневуюпроизводительность) в данных условиях обстановки;
o суммировать плотности огня зенитных подразделений, участвующих в отражении удара:
8.2.4. Количество стрельб до заданных рубежей характеризует возможности системы огня по обстрелу целей, одновременно входящих в зону огня, и отражению удара определенной продолжительности. Оно зависит от числа и типа зенитных ракетных комплексов, участвующих в отражении удара, размещения их относительно объекта обороны на местности и рассчитывается по направлениям, маршрутам полета СВН противника (предельно малые и малые высоты) и вариантам его действий :
где Ncmp i - количество стрельб, проводимое до заданного рубежа i - м зенитным подразделением.

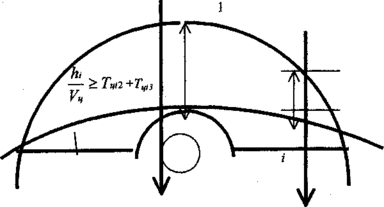

Рис. 1 Определение количества стрельб ЗРК
При выходе целей в зону огня одновременно количество стрельб является функцией глубины выноса зоны поражения ЗРК на заданный рубеж.
Полетное время ракеты, а следовательно, и время цикла стрельбы зависят от положения точки встречи ЗУР с целью в зоне поражения. Если первая стрельба проводится на дальней границе зоны поражения, то вторая стрельба i - м зенитным подразделением по цели возможна при условии, что
время полета цели в зоне поражения до данного рубежа, а третья стрельба если
Где t подг i ~ время подготовки стрельбы ( работное время i - го зенитного подразделения);
tpi,2, Ipi,3 -полетное время ракеты до точки встречи при проведении второй и третьей стрельб соответственно.
При продолжительности налета tH!=0 количество стрельб
Где T npi - время пребывания целей в зоне пуска ЗРК;
l - количество ракет, которое может быть израсходовано
подразделением при отражении удара;
Tцi - среднее значение цикла стрельбы;
np - расход ракет за одну стрельбу.
8.2.5. Средняя эффективность стрельбы характеризует надежность уничтожения воздушных целей и определяется средней вероятностью поражения целей за стрельбу в данных условиях обстановки. Ее значение есть функция вероятности поражения цели одной ракетой и расхода ракет за стрельбу. Произведение количества стрельб по целям на среднее значение их эффективности и определяет математическое ожидание числа пораженных СВН.
При графическом представлении схемы зенитного ракетного огня на карту (схему) наносятся направления и ожидаемые маршруты полета воздушного противника; местоположение подразделений и их реализуемые зоны поражения; применительно к каждому направлению и маршруту определяется и наглядно отображаются подразделения, которые могут принять участие в отражении удара, их суммарные плотности огня и количество стрельб.
На карту (схему) наносятся и другие данные, характеризующие систему огня: ответственные секторы стрельбы дивизионов, потребные рубежи обнаружения целей и др.
8.3 Боевые возможности подразделений и частей ЗРВ.
Под боевыми возможностями подразделений и частей ЗРВ понимается способность выполнять боевые задачи по защите объектов и войск от ударов с воздуха в различных условиях обстановки за определенное время.
При организации обороны объектов в качестве основных слагаемых боевых возможностей принимаются:
1. огневые возможности
2. возможности по прикрытию
3. маневренные возможности
4. возможности по переходу в готовность к бою
5. возможности по накоплению боеготовых ракет на стартовых позициях ЗРДН.
При прикрытии войск - разведывательные возможности, огневые возможности и маневренные возможности. Боевые возможности зависят;
o от состава, укомплектованности и уровня подготовки личного состава;
o тактико-технических характеристик и боевых свойств оружия и военной техники;
o обеспеченности подразделения материально-техническими средствами;
o условий выполнения боевой задачи (противодействия противника,
o рельефа местности, метеорологической обстановки и др.);
o средств нападения противника и тактики его действия.
8.3.1 Огневые возможности.
Под огневыми возможностями понимают способность изготовленного к бою подразделения (части) ЗРВ уничтожать воздушного противника в различных условиях обстановки.
Огневые возможности характеризуют величину потерь, наносимых противнику, т.е. количество уничтожаемых воздушных целей. Они оцениваются частными и обобщенными показателями. К частным показателям относятся : количество стрельб (Л^.тД выполненных по целям; эффективность стрельбы (Р,) и плотность огня на заданном рубеже (Пот)
Количество стрельб (Ncmp) по запасу ракет одноканального по цели ЗРК при стрельбе одной ракетой :
где - боекомплект ракет. При стрельбе п - ракетами:
Количество стрельб i - ЗРДН по продолжительности полета:
Где: Тц1 - цикл стрельбы i-ro ЗРДН.
Для группировки ЗРВ плотность огня рассчитывается, как правило, по направлению и высотам:
Где Пог - плотность огня, создаваемая группировкой ЗРВ; Ку - количество ЗРДН, участвующих в отражении удара воздушного противника с данного направления в данном диапазоне высот;
