специализированные процессоры цифровой обработки, предназначенные для ускоренного выполнения арифметических операций и алгоритмов спектрального анализа сигналов;

аналоговые процессоры – устройства с аналоговым входом и выходом, внутри которых вся обработка сигналов ведётся в цифровом виде.

Построенные на основе универсальных и с специализированных микропроцессоров средства вычислительной техники относят к ЭВМ четвёртого поколения. Они представляют собой многопроцессорные и многомашинные комплексы, отличающиеся высокой надёжностью и быстродействием (десятки миллионов операций в секунду).

До недавнего времени появление каждого следующего поколения ЭВМ в основном связывалось с созданием новой элементной базы. Отличительной чертой перехода к ЭВМ пятого поколения считается разработка новых конфигураций центральных и специализированных микропроцессоров, а не применение новой элементной базы, поскольку ССБИС микропроцессоров использовались ранее и в составе ЭВМ четвёртого поколения. В настоящее время выпускается много модификаций перспективных высокопроизводительных 32-разрядных МП, на основе которых построены некоторые модели микрокомпьютеров, относящиеся по реализованным в них идеям к ЭВМ пятого поколения.

Совершенствование микропроцессоров шло параллельно с развитием микроэлектронной технологии, позволяющей размещать в одном кристалле всё большее и большее количество транзисторов. Достигнутое можно проследить на примере семейства МП фирмы «Intel», до настоящего времени прочно удерживающей лидирующие позиции в этой области. Это семейство началось с выпущенного впервые в 1971 г. 4-разрядного МП Intel 4004, выполненного на 2300 n-МОП транзисторах и ориентированного на применение в микрокалькуляторах. Значительно более совершенный 8-разрядный МП Intel 8080 (Отечественный аналог – МП КР580ВМ80А) был выпущен в 1974 году и уже содержал примерно 4500 транзисторов. В 1978 году на основе высокоплотной n-МОП технологии выпускается 16- разрядный МП Intel 8086 (отечественный аналог МП МК1810ВМ86) на 29000 транзисторах. На МП этой серии впервые были построены широко распространённые во всём мире ПЭВМ серии IBM. Наконец к началу 1986 года на основе совместного использования экономичных КМОП - схем и отличающихся более высоким быстродействием n-МОП схем был создан перспективный 32- разрядный МП INTEL 80386, содержащий до 275000 транзисторов. В этой связи также отметим разработанный фирмой «Hewlett Packard» 32- разрядный МП Focus, выполненный на 450000 транзисторах на МОП – кристалле. Такая высокая степень интеграции была достигнута путём существенного снижения (до 1.5 микрометра по ширине и 1 микрометра для интервалов между соседними областями) размеров транзисторов. Одновременно производительность МП выросла более, чем на три порядка.

В 1989 году фирма «Intel» сообщила о разработке ещё более совершенного МП i486DX. Одним из важнейших событий 1991 года вполне можно считать появление нового МП i486SX, производительность которого примерно на 40% превышала показатели лучших образцов МП Intel DX/SX. С начала 90-ых годов 32- разрядные МП стали широко использоваться для производства на их основе портативных компьютеров (типа ноутбук или лэптоп), однако обычные микросхемы i386DX/SX не полностью отвечали требованиям разработчиков. Для удовлетворения этих требований в 1990 году фирмой «Intel» был разработан экономичный вариант МП i80386SL, который содержал 885 тысяч транзисторов. Это позволило создавать на площади, ненамного превышающей размеры игральной карты, 32- разрядные весьма миниатюрные компьютеры. Последующая разработка этой фирмы (1992 год) МП i486SL представляла собой, пожалуй, самый производительный процессор серии SL. По производительности этот процессор не уступает i486DX, но благодаря пониженному напряжению питания (3.3 В) и высокой экономичности только за счёт использования нового МП среднее время автономной работы компьютера блокнота (около трёх часов) увеличивается примерно на один час. С марта 1993 года начались промышленные поставки новейшей версии МП, объявленного ранее как 586 или Р5, но зарегистрированного корпорацией «Intel» под торговой маркой Pentium. Новая микросхема была выполнена по 0.8- микронной КМОП – технологии и содержала около 3.1 миллиона транзисторов. Современные персональные компьютеры, построенные на базе МП Pentium, полностью совместимы со 100 миллионами ПЭВМ, использующих МП Intel 8086, 8088, 80286, 80386 и i486.

Отметим, что повышение производительности процессоров всегда сопровождается существенным увеличением мощности потребления энергии. Так, первые МП версии Pentium с кодовым названием Р54С, при производстве которых была использована 0.6- микронная КМОП – технология, что позволило снизить мощность рассеивания МП до 4 Вт при напряжении питания 3.3 В. Количество транзисторов в этих микропроцессорах было увеличено до 3.3 миллиона. С 1995 года фирма «Intel» объявила о начале коммерческих поставок микропроцессоров Pentium Pro, число транзисторов основного кристалла которого составляет примерно 5.5 миллиона. Внутренняя архитектура этого процессора оптимизирована для работы с 32- разрядными приложениями, где он существенно опережает даже самые быстродействующие модели Pentium. Корпорации «Intel» – совместно с фирмой «Hewlett-Packard» в 1998 году разработали совершенно необычный процессор Р7 с базовой 64- разрядной архитектурой и быстродействием до 1 миллиарда операций в секунду.

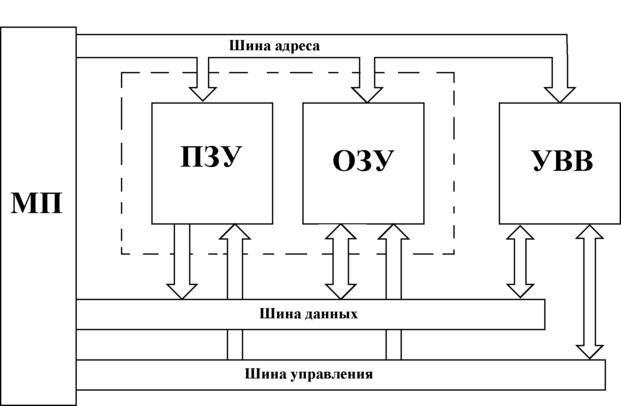

На рисунке 3.38 представлена базовая конфигурация современной микропроцессорной системы (МС), ядром которой служит центральный процессор, выполненный на основе БИС МП. Помимо МП в состав любой МС также входит и ряд вспомогательных устройств: устройства ввода/вывода (УВВ) и запоминающее устройство (ЗУ), без поддержки которых даже самый современный МП практически бесполезен. В ЗУ хранятся последовательности двоичных кодов управляющих программ и набора данных необходимые МП для выполнения обработки информации, а УВВ обеспечивают его взаимодействие с внешними устройствами.

В свою очередь, ЗУ может включать в себя постоянное запоминающее устройство (ПЗУ), обеспечивающее хранение управляющих программ и набора исходных данных для организации процесса обработки информации, а также оперативное запоминающее устройство (ОЗУ) – для хранения изменяющейся части обрабатываемой информации. Некоторые специализированные МП снабжаются внутренней памятью (для хранения программ и данных) и встроенными УВВ, называемыми входными/выходными портами. Для таких МП требуется минимальное количество внешних вспомогательных микросхем, и они идеально подходят для недорогих МС. Обычно их называют однокристальными компьютерами.

Особо отметим наличие в МС трёх типов шин (данных, управления, адреса), каждая из которых выполняется в виде набора проводников, связывающих основные элементы МС между собой. По шине данных передаются двоичные сигналы, соответствующие кодам данных и команд управляющих программ. МП определяет устройство – источник данных (откуда их нужно считать) и их получателя или приёмник (куда надо записать данные) и передаёт по шине управления соответствующие сигналы о направлении передачи информации. Наконец, шина адреса служит для указания места расположения данных, по ней МП передаёт двоичный код соответствующей ячейки памяти (откуда взять или куда записать двоичный код, передаваемый по шине данных). Как правило, все неиспользуемые в данный момент вспомогательные устройства в составе МС переводятся в «третье состояние», обеспечивающее их отключение от шин.

4. ОСНОВЫ ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ

4.1. Общие сведения и основные понятия

Трудно найти область современного производства, где бы не использовались методы и средства контрольно-измерительной техники. Значение измерений и контроля в настоящее время возросло и в связи с широкой автоматизацией технологических процессов в различных областях промышленности. Особенная роль принадлежит электроизмерительной технике, которая имеет ряд преимуществ по сравнению с другими средствами: относительную простату проведения измерений, высокую точность, чувствительность, быстродействие, возможность передачи информации на большие расстояния, возможность сочетания с электронными средствами, ЭВМ и др.

Электроизмерительная техника применяется в современном производстве не только для получения информации о тех или иных электрических и неэлектрических физических величинах, но и для автоматизации контроля и управления производственными процессами.

Измерение – это определение значений физических величин опытным путём при помощи специальных технических средств и выражение этих значений в принятых единицах. На производстве также широко применяются более производительная операция измерений – контроль.

Электроизмерительный прибор – это средство электрических измерений, которое предназначено для выработки сигнала измерительной информации, т. е. сигнала, который функционально связан с измеряемой физической величиной, в форме, доступной для непосредственного восприятия наблюдателем.

Измерительный преобразователь – это основная часть измерительного прибора, в котором сигнал преобразуется в вид, удобный для подачи на индикаторные или регистрирующие устройства.

В зависимости от вида измеряемых величин измерительные преобразователи делятся на две группы: преобразователи электрических величин в электрические (шунты, делители напряжения, усилители и т.д.) и преобразователи неэлектрических величин в электрические (термо- и тензо-резисторы, индуктивные преобразователи и т.д.).

Электроизмерительные приборы, показания которых являются непрерывными функциями измеряемых величин, называются аналоговым.

Электроизмерительные приборы, автоматически вырабатывающие дискретные сигналы измерительной информации, показания которых представлены в цифровой форме, называют цифровыми приборами.

По методам измерения различают электроизмерительные приборы непосредственной оценки и приборы сравнения. В первых измеряемую величину определяют по показанию прибора, шкала которого проградуирована в соответствующих единицах. Во вторых – измеряемая величина сравнивается с известной величиной (мосты, компенсаторы).

4.2 Характеристики измерительных приборов

Основными являются диапазон измерений, чувствительность, порог чувствительности, потребляемая мощность, погрешности.

Диапазон измерений – область значений измеряемой величины X, для которой нормированы допустимые погрешности. Эта область ограничена пределами измерений – наибольшими и наименьшим значениями диапазона измерений.

Чувствительностью s аналогового электроизмерительного прибора к измеряемой величине X называется производная от перемещения указателя по измеряемой величине X. У обширной группы электроизмерительных приборов указатель имеет угловое перемещение. Для этих приборов Чувствительность определяется как производная от угла отклонения указателя по измеряемой величине X, т. е.

,

Если функция , то прибор имеет равномерную шкалу, в противном случае шкала неравномерная. Данное определение не распространяется на интегрирующие приборы (счётчики).

Чувствительность прибора не следует смешивать с порогом чувствительности, под которым понимают наименьшее изменение показание прибора.

Потребляемая мощность характеризует экономические возможности прибора: чем меньше потребляемая мощность, тем выше качество прибора, так как потребляемая мощность нарушает режим исследуемой цепи и это приводит к погрешностям измерений.

Погрешность измерения – это качество измерения, характеризующее отклонение результата измерения от истинного значения измеряемой величины.

Погрешности классифицируются по следующим признакам:
