Первая закладка этого окна Coil Shape понятна. В нем мы должны указать профиль проволоки пружины Profile и ось пружины Axis. Как правило, система сама угадывает профиль, а нам остается указать только ось.

Вторая закладка Coil Size также не вызывает трудностей. В ней нужно указать размеры пружины. Система предлагает несколько способов задания этих размеров:

• размер шага и количество витков (Pitch and Revolution );

• количество витков и длина пружины (Revolution and Height);

• размер шага и длина (Pitch and Height);

• наконец, возможно построение плоской спирали.

После указания необходимых размеров следует перейти на последнюю закладку Coil Ends. В ней пользователь оговаривает – как должны быть представлены окончания пружины (начало и конец).

Для каждого конца представлены три параметра:

• каким должен быть конец – естественным или плоским (Natural\Flat);

• величина угла перехода Transition Angle;

• величина плоского угла Flat Angle .

Первый параметр определяет форму конца пружины. Она может быть сплющенной Flat или обычной Natural. При этом можно уточнить – какая часть последнего (или первого) витка пружины уйдет на переход от нормального расположения витков пружины до сплющенного конца. Эту часть витка задают в градусах - Transition Angle . Считая, что полный оборот витка – 360 градусов. А последний параметр - Flat Angle задает – как много витка уходит на «оформление» самого плоского конца. То есть, как много последнего витка будет завернуто уже в сплющенной части. Этот размер также задается в градусах.

По мере того, как Вы указываете все эти параметры, система в рабочей части экрана показывает в упрощенном виде – как будет выглядеть пружина. А после нажатия на кнопку ОК можно увидеть ее окончательное изображение (рис. 3.19).

Split Операция разбиения

Иногда при построении сложных деталей удобнее сначала построить деталь целиком, а потом отрезать от нее ненужную половину, чем сразу строить искомую половину. Для этих целей и используется описываемая операция.

Рис. 3.19 Рис. 3.20

Посмотрите на рис. 3.20. Предварительно мы построили несложное тело вращения. Затем выбираем новую плоскость эскизирования на ее верхней грани и в качестве эскиза проводим по ней одну только одну линию. Единственное геометрическое ограничение – линия должна проходить через центр окружности. Завершаем этап эскизирования и переходим в состояние деталь.

Далее вызываем команду Split . Выпадает диалоговое окно (рис. 3.21).

Рис. 3.21 Рис. 3.22

Сразу оговорим то обстоятельство, что эта команда используется для 2-х целей:

• для разбиения тел Split Part;

• для разбиения граней Split Face.

Вторая возможность необходима для последующего построения литьевых уклонов при проектировании литьевых форм. Эту возможность мы сейчас обсуждать не будем и сосредоточимся только на разбиении тела.

В таком случае из всего диалогового окна нам потребуется только один инструмент - Split Tool – указание на инструмент разбиения. Таким инструментов для нас является простая линия поверх построенной детали. Ее мы и укажем. После нажатия на кнопку ОК система завершит разбиение детали, показанное на рис. 3.22.

Контекстные меню состояния детали

Нам придется оговорить все возможные контекстные меню данного состояния. В этом состоянии существует также несколько контекстных меню, которые выпадают в зависимости от того, где располагается курсор в тот момент, когда Вы нажимаете правую кнопку мыши. Различают 5 видов контекстных меню в данном состоянии:

• курсор в панели инструментов;

• курсор в свободной зоне рабочей области или в свободной зане браузера (одно и то же);

• курсор в рабочей области, но на каком-либо построенном конструктивном элементе;

• курсор в браузере на имени какой-либо операции формообразования;

• курсор в браузере на имени какого-либо эскиза.

Первый случай мы неоднократно обсуждали (рис. 3.23). Это простая возможность переключаться в различные режимы работы, возможные в нашей системе.

Рис. 3.23 Рис. 3.24 Рис. 3.25

Второй вид контекстного меню представлен на рис. 3.24. Только следите при этом, чтобы ни одно имя в браузере не было подсвечено!

Здесь есть возможность быстрого переключения в режим построения 3-х мерного эскиза New 3D Sketch, 2-х мерного эскиза New Sketch, различных измерений. Возможность специальных ограничений на сборку Create iMate, выбора удобной точки зрения на объект и выход в справочную систему.

Контекстное меню, которое выпадает при указании курсором в рабочей области на какой-либо уже построенный конструктивный элемент, представлено на рис. 3.25.

Все команды, представленные в этом меню, Вам известны. Из них - самая полезная команда это New Sketch. С ее помощью Вы быстрее всего перейдете в режим нового эскиза

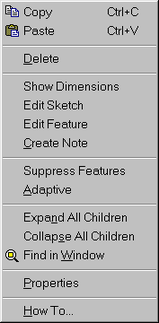

Во время выполнения всех операций построения, продемонстрированных в этом разделе, Вы должны были уделять свое внимание не только содержимому рабочей области экрана, но и содержимому браузера. По мере построения нужных конструктивных элементов в браузере детали появлялись все новые веточки. И по поводу любой из них система предоставляет ряд возможностей, которые перечислены в соответствующем контекстном меню. Это контекстное меню можно увидеть, если подвести курсор в имени любого конструктивного элемента в браузере (или можно сказать – к имени операции формообразования) и нажать правую кнопку мыши. Вид такого контекстного меню представлен на рис. 3.26.

Верхняя часть этого меню содержит две команды:

- Copy

- Paste

Но они скорее потребуются нам в режиме сборки, когда изображение одной и той же детали придется копировать Copy и вставлять Paste в другое место.

Команда Delete требуется довольно часто. Каждый раз, когда Вам хочется удалить неправильно построенный, или лишний конструктивный элемент, приходится прибегать к Delete.

Следующий раздел меню чрезвычайно важен, поскольку он посвящен возможности отредактировать уже имеющийся конструктивный элемент. Этот раздел содержит такие команды:

• Edit Sketch

• Edit Feature

• Show Dimensions

• Create Note

Рис. 3.26

Команда Edit Sketch позволяет перейти из состояние детали, в котором мы сейчас находимся, в состояние редактирования эскиза. Далее можно выполнить все необходимые изменения в эскизе и опять вернуться в состояние детали. Система исполнит все Ваши изменения в эскизе и автоматически отследит – к каким последствиям эти изменения приведут и в форме эскизируемого конструктивного элемента, и в форме детали в целом.

Команда Edit Feature также позволяет выполнить редактирование, но не эскиза, а результата конкретной операции формообразования. Тип этой операции формообразования зависит от того, на какой веточке браузера мы вызвали контекстное меню. При этом система вызовет то диалоговое окно, с помощью которого Вы осуществили операцию формообразования и можно будет непосредственно в этом окне внести все изменения. Результат обновления всей детали Вы увидите сразу после возвращения в режим детали!

Команда Show Dimension используется в тех случаях, когда Вам требуется изменить только размеры в выполненных ранее операциях эскизирования и формообразования. Напомним, что кроме изменения размеров можно менять саму форму эскиза, добавлять или отменять геометрические ограничения. Такие изменения, как правило, требуют возвращения в состояние эскиза. Но если дело ограничивается только изменениями размеров, то наша команда годится именно для такого случая.

Когда вызываешь эту команду (Show Dimension), система не меняя положения детали тут же высвечивает Вам все размеры, связанные и с эскизом, и с формообразованием. Можно просто их посмотреть. А можешь и изменить! Правда, после возвращения в состояние детали, никаких ожидаемых изменений формы не наблюдается. Чтобы это произошло, нужно в командной панели выполнить команду Update!

Команда Create Note используется для внесения Ваших замечаний в рабочий блокнот. О существовании такой возможности мы поговорим позже.

Следующий раздел меню содержит две команды: Suppress Features и Adaptive.

Команда Suppress Features позволяет подавить тот конструктивный элемент, на который Вы в данный момент указываете в браузере. Зачем это нужно? Сложные детали часто перегружены многими несущественными элементами, которыми на момент выполнения требуемой операции можно временно пренебречь. При этом основная операция (часто так бывает при сборках) будет выполняться быстрее, а изображение детали станет проще.

Выполните такой пример. Постройте скругление некоторой кромки. В браузере появится соответствующая веточка. Установите курсор на эту веточку, вызовите наше контекстное меню и выполните команду Suppress Features . Скругление пропадет из изображения детали, но сам конструктивный элемент сохранится, о чем говорит его веточка в браузере. Только эта веточка теперь выглядит несколько тусклой и все. В любой момент вы вызовите контекстное меню и выполните уже обратную команду – Unsuppress Features. И отсутствующее скругление опять вернется на свое место.

Следующий раздел контекстного меню посвящен несложным командам работы с самим браузером.

Команда Expand All Children позволяет просмотреть всех наследников данной веточки браузера. Аналогична нажатию на маленький плюсик слева от веточки.

Команда Collapse All Children обратна предыдущей

Команда Find In Window позволяет крупнее выделить изображение данного конструктивного элемента в рабочей области.

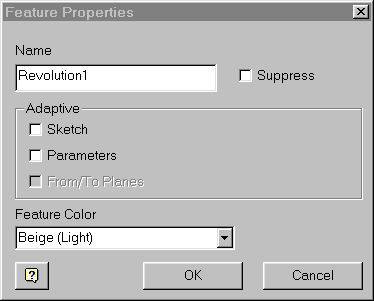

Следующая команда контекстного меню Properties позволяет просмотреть и изменить некоторые свойства уже построенной детали. Кстати, аналогичная команда есть и в режиме сборки, но там она гораздо богаче и позволяет задавать различные физические свойства детали. В нашем режиме детали эта возможность скромнее. Главное – это возможность закрасить деталь в соответствии с прилагаемым списком. Если вызвать команду Properties , то появится диалоговое окно (рис. 3.27). В поле Name можно изменить имя операции формообразования, написать его по-русски и в соответствии с логикой построения. А в поле Feature Color можно просмотреть и выбрать различные цвета закраски данного конструктивного элемента нашей детали. Таким образом, разные части одной детали можно по-разному раскрасить!

Кстати, содержимое этого окна (цвета закраски) в состоянии детали дублируется в командной панели в поле Color. Поэтому закрасить деталь можно непосредственно оттуда.

Наконец, последняя команда контекстного меню How To… позволяет обратиться к соответствующему разделу системных подсказок.

Но если Вы установите курсор в браузере на имени некоторого эскиза и нажмете правую кнопку мыши, то выпадет контекстное меню, представленное на рис. 3.28.

Рис. 3.27 Рис. 3.28

Единственная команда из этого меню, которая Вам неизвестна – это команда Redefine. С помощью этой команды Вы можете переопределить эскиз на другую плоскую грань детали.

4. Рабочие элементы

Что такое рабочий конструктивный элемент мы уже обсуждали. Сейчас, можно сказать лишь то, что строить рабочие плоскости и оси приходится очень часто. И важно, чтобы Вы не боялись таких дополнительных построений. Чем легче и быстрее Вы сможете оперировать этими компонентами, тем увереннее Вы будете чувствовать себя вообще в твердотельном проектировании.

Характеристики
