Рис. 5.18 Рис. 5.19

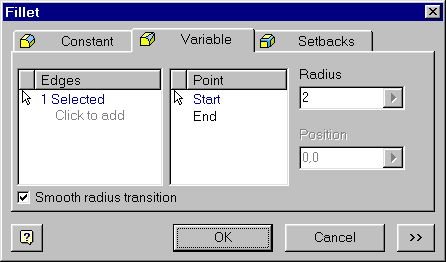

Закладка Variable (рис. 5.20) обеспечивает скругление переменным радиусом. В этом случае сначала нужно указать целую замкнутую кромку, которую следует подвергнуть операции скругления.

Рис. 5.20

Система в данном режиме может воспринимать только отдельные ребра (Edges). Поэтому после указания очередного ребра следует лишний раз щелкнуть курсором в поле Edges (см. надпись Click to Add), чтобы добавить следующий элемент до полного замыкания контура скругления. Затем по длине этой кромки можно разместить несколько дополнительных точек (поле Point). При этом система нумерует их по порядку. А можно удовлетвориться начальной и конечной точкой каждого ранее включенного ребра. Затем для каждой точки (поле Radius) нужно задать численное значение радиуса скругления.

Если Вы еще оставите включенным переключатель Smooth RadiusTransition , то переход от одного радиуса скругления к другому будет плавным. Результат подобного скругления представлен на рис. 5.19.

Построение фасок

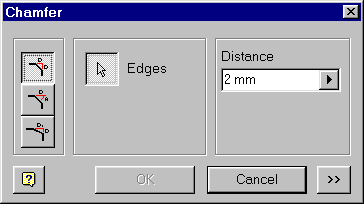

П о команде вызывается диалоговое окно (рис. 21). В нем достаточно указать ребра, на которых предполагаются фаски, размер фаски, и способ задания фаски. Результат выполнения данной команды представлен на рис. 22.

Рис. 5.21 Рис. 5.22

6. Массивы элементов

В эту группу команд из режима построения детали в состоянии детали (рис. 6.1) входит всего три операции:

• построение прямоугольных массивов элементов;

• построение круговых массивов элементов;

• зеркальное отражение.

Отличительной особенностью для всех конструктивных элементов, размноженных таким образом, является то, что в дальнейшем все они обрабатываются системой как один элемент.

Для всех вышеперечисленных операций общим является то, что предварительно хотя бы один конструктивный элемент- оригинал должен быть уже построен. После чего можно приступать к его размножению.

Рис. 6.1 Рис. 6.2

Построение прямоугольных массивов элементов

Для примера предположим, что мы построили некий параллелепипед, и в нем организовали простое отверстие (рис. 2). Если таких отверстий требуется большее количество, то можно применить операцию размножения. В частности, операцию построения прямоугольного массива.

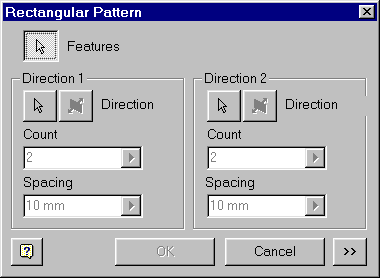

Вызываем команду Rectangular Pattern . В ответ появляется диалоговое окно (рис. 6.3).

Первым компонентом этого окна, на который сразу нужно обратить внимание, является нажатая кнопка Features. . То есть система сразу предлагает указать тот существующий элемент, который следует размножить. Будьте внимательны при указании. Если у отверстия дополнительно была построена фаска или скругление, или что-то еще, то указывать нужно все атрибуты, относящиеся к данному отверстию. Учтите, что отверстие и скругление его кромки – это разные типовые конструктивные элементы. Если Вы не укажете скругление, например, то размноженные отверстия окажутся не скругленными.

Далее следует перейти к кнопкам Direction1 и Direction2. С их помощью Вы указываете системе направления построения прямоугольного массива. Направления лучше всего указывать с помощью прямолинейных ребер уже построенной детали. Система тут же отмечает указанные направления зелеными стрелками. Если Вам кажется, что направление нужно сменить на обратное, то нажмите на соответствующую кнопку реверсивного направления.

Система тут же и показывает зеленым цветом – как будут располагаться новые отверстия. При этом обратите внимание на поля Count и Spacing , с помощью которых можно уточнить число строк и столбцов будущего массива элементов, а также расстояние между ними.

Результат построения представлен на рис. 6.4.

Рис. 6.3 Рис. 6.4

Обратите внимание на новую строчку в браузере и на то, что когда Вы ставите курсор на эту строчку, то подсвечиваются красным все отверстия массива за исключением оригинала.

Построение круговых массивов элементов

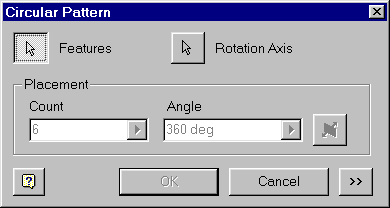

Как и в предыдущем случае сначала построим первое отверстие-оригинал но уже на круглом основании (рис. 6.5). Вызовем команду Circular Pattern. В ответ появляется диалоговое окно (рис. 6).

Рис. 6.5 Рис. 6.6

Аналогично предыдущему случаю сначала следует указать элемент размножения – указываем на отверстие. Затем с помощью кнопки Rotation Axis определяем ось будущего кругового массива. Если до этого эта ось будущего массива никак не была выделена, то достаточно будет указать курсором на цилиндрическую основу. Система поймет Вас так, что ось будущего кругового массива и ось основания совпадают. При этом зеленым цветом уже будут показаны места будущих отверстий в массиве.

Остались поля Count и Angle. Понятно, что в первом нужно указать число размноженных элементов, а во втором – в пределах какого угла будет иметь место размножение.

Результат операции представлен на рис. 6.7.

Рис. 6.7 Рис. 6.8

Зеркальное отражение элементов

Представьте себе такую заготовку (рис. 6.8). На некоторой основе есть фигурный компонент и плоскость симметрии, относительно которой этот элемент нужно зеркально отразить.

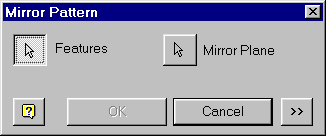

Вызываем команду Mirror Feature , появляется диалоговое окно (рис. 6.9). С помощью окна мы укажем элемент (или группу элементов) которые следует зеркально отразить и соответствующую плоскость симметрии. Результат операции представлен на рис. 6.10.

Рис. 6.9 Рис. 6.10
