Тест 2 Срок сдачи – 28.09.13

1. На основе описания технологического маршрута изготовления чувствительного элемента кремниевого микродатчика и с учетом используемых при этом фотошаблонов проработать сечения формирующихся при этом микроструктур.

На видах сверху прорисовать топологии формируемых на каждом этапе элементов, выделив их разными цветами в соответствии с сечениями.

1. Формирование проводников p+ типа к пьезорезисторам

Шаблон:

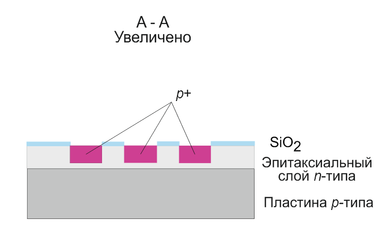

Сечение:

2. Формирование области n+ типа для контакта к эпитаксиальному слою

Шаблон:

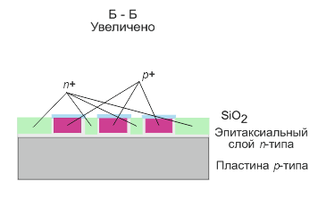

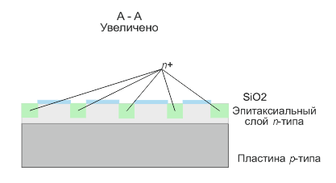

Сечения:

3. Формирование пьезорезисторов

Шаблон:

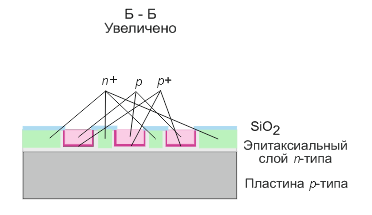

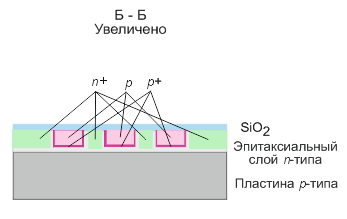

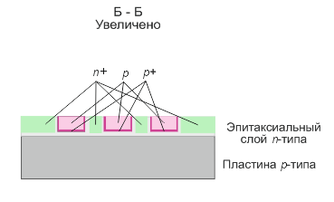

Сечение:

4. Формирование контактных окон (серым цветом показана часть пьезорезистора, находящаяся на поверхности)

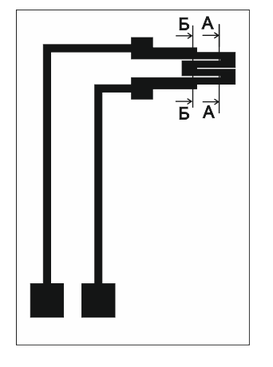

Шаблон:

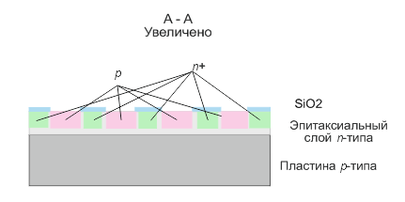

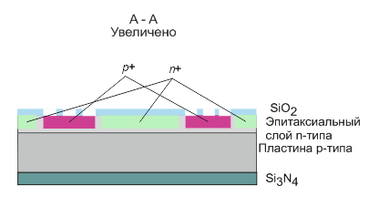

Сечения:

5. Металлизация и формирование контактных площадок(серым цветом показана часть пьезорезистора, находящаяся на поверхности)

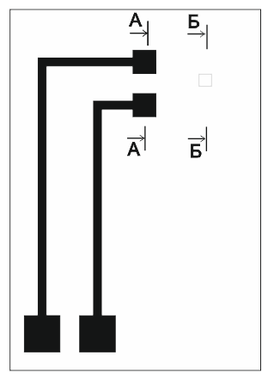

Шаблон:

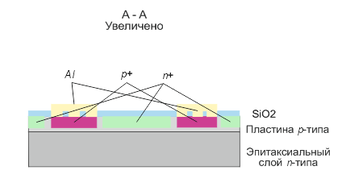

Сечения:

1. Получить выражение (3) в тексте лекций, дифференцируя (1) самым простым и лаконичным способом, полагая, что ΔR≈dR.

Зависимость сопротивления резистора от удельного сопротивления, длины и площади поперечного сечения:

Полный дифференциал функции нескольких переменных:

Частные производные:

Получаем:

Разделив обе части на , получаем:

1. При описании выражения (4) использованы типичные для технической литературы обозначения для значений относительной продольной (Longitudinal ) и относительной поперечной (Traverse) деформации. В самом выражении (4) приведен связывающий эти деформации коэффициент Пуассона. Однако, при удлинении тела (положительное приращение длины) его сечение уменьшается (отрицательное приращение площади). Поэтому встает вопрос о знаке (плюс – минус) в выражении (4). Учтите это обстоятельство при выводе выражения (5).

положительно при осевом сжатии и отрицательно при осевом растяжении. Однако положительно при осевом растяжении и отрицательно при осевом сжатии. В данном случае получается, что положительно, а отрицательно.

1. Бонус. Контактные площадки к пьезорезисторам выполнены в виде ячеистой структуры. Почему?

Ячеистая структура значительно увеличивает прочность соединения при последующих технологических операций.
