Модель роста оксида Дила-Гроува (Deal-Grove)

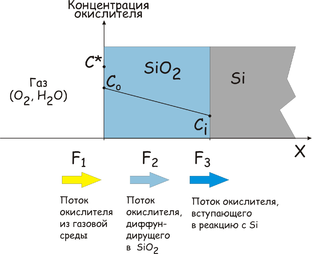

Выводы предыдущего раздела позволяют рассмотреть в процессе термического окисления три потока молекул кислорода (рис. ).

1. Поток молекул из газовой среды к внешней поверхности пластины, на которой в начальной стадии происходит реакция (кислорода с кремнием), а затем – адсорбция кислорода на формирующемся оксиде - поток F₁

2. Поток молекул, диффундирующих через оксид SiO₂ к кремнию Si - поток F₂

3. Поток молекул O₂, вступающих в реакцию с Si на границе раздела SiO₂ /Si - поток F₃

В равновесных условиях три рассмотренных потока равны между собой, при этом скорость формирования оксида определяется самым медленным из них.

Поток F1 определяется разностью между максимальной и реальной поверхностной концентраций окислителя:

F1=h(C*-C₀), где

C₀ - поверхностная концентрация окислителя,

h - коэффициент переноса.

C*- максимальная концентрация окислителя в газе для данного значения давления P

Значение концентрации окислителя C₀ зависит от температуры, скорости газового потока и растворимости окислителя в SiO₂.

Для того чтобы определить скорость роста окисла, рассмотрим потоки окислителя в объеме окисла (F₂) и на его границе с кремнием (F₃).

Согласно закону Фика, поток через объем окисла определяется градиентом концентрации окислителя:

F₂=-D(dC/dz)=D(C₀-C_i)/z₀, ( 1 )

где C_i - концентрация окислителя в молекулах на кубический сантиметр при z=z₀,

D - коэффициент диффузии при данной температуре,

z₀ - толщина окисла.

Величина потока (F₃) на границе окисла с полупроводником зависит от постоянной K скорости поверхностной реакции и определяется как:

F₃=kC_i ( 2 )

При стационарных условиях эти потоки равны, так что F₃ = F₂ = F₁ = F. Следовательно, приравняв соотношения ( 1 ) и ( 2 ), можно выразить

величины C_i и C₀ через C*:
