Тест 2 Срок сдачи – 28.09.13

1. На основе описания технологического маршрута изготовления чувствительного элемента кремниевого микродатчика и с учетом используемых при этом фотошаблонов проработать сечения формирующихся при этом микроструктур.

На видах сверху прорисовать топологии формируемых на каждом этапе элементов, выделив их разными цветами в соответствии с сечениями.

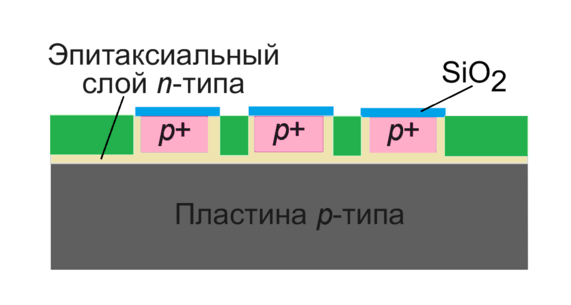

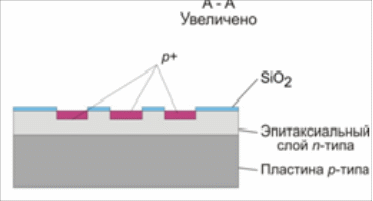

Формирование проводников p+ типа к пьезорезисторам.

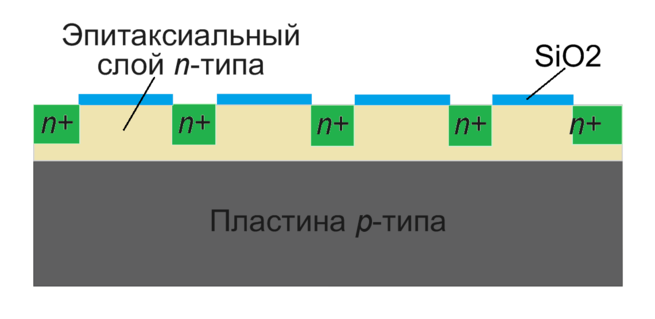

Формирование области n+ типа для контакта к эпитаксиальному слою

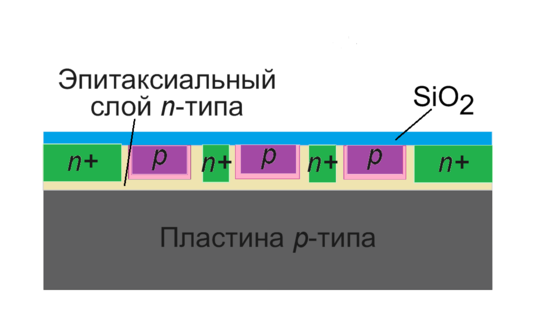

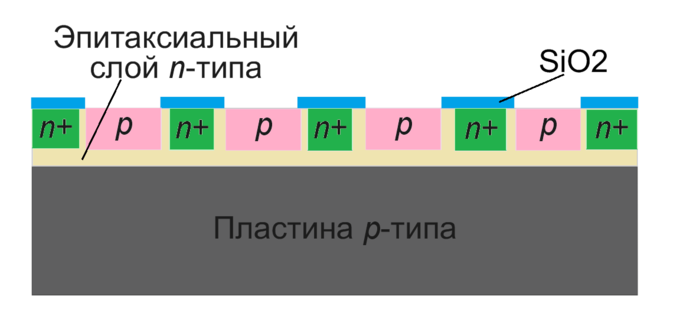

Формирование пьезорезисторов.

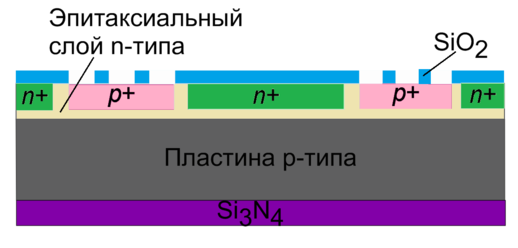

Формирование контактных окон

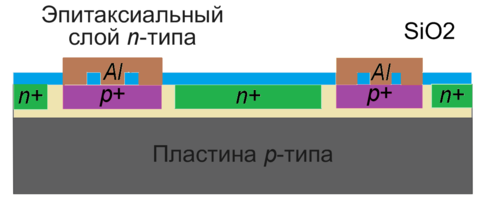

Металлизация и формирование контактных площадок

1. Получить выражение (3) в тексте лекций, дифференцируя (1) самым простым и лаконичным способом, полагая, что ΔR≈dR.

После дифференцирования имеем:

1. При описании выражения (4) использованы типичные для технической литературы обозначения для значений относительной продольной (Longitudinal ) и относительной поперечной (Traverse) деформации. В самом выражении (4) приведен связывающий эти деформации коэффициент Пуассона. Однако, при удлинении тела (положительное приращение длины) его сечение уменьшается (отрицательное приращение площади). Поэтому встает вопрос о знаке (плюс – минус) в выражении (4). Учтите это обстоятельство при выводе выражения (5).

1. Бонус. Контактные площадки к пьезорезисторам выполнены в виде ячеистой структуры. Почему?
