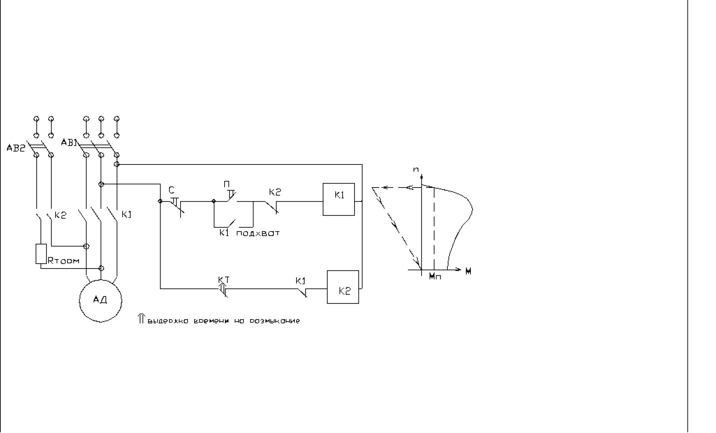

Схема управления динамическим управлением с КЗР(функцией времени).

Подать в 2 фазы пост.ток- динамич.торможение

Кнопка Пуск-запуск- включили контактор К1(включили КТ- контактер торможения, кот.включает свой контакт КТ), К1 пока разомкнут.

Отпускаем кнопку Пуск- разомкнулась цепь питания К1, т.к не предусмотрели самоподхват, сло-но вводим К1-подхват.

Стоп- контакт К1 потерял питание, отключил статор двигателя от 3х=фазного тока и КТ…..- исх.состояние(не подается напряжение ни на один аппарат схемы).

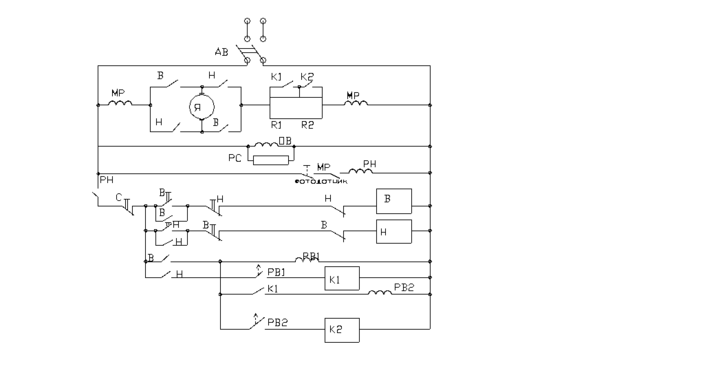

Схема управления ДПТ(функция времени)

МР- реле мах защиты, как только ток превышает мах, то свой контакт МР реле разрывает.

ОВ- обмотка возбуждения

РС- сопротивление разрядное

РН- реле напряжения(реле потеряло питание, потерял контакт РН)- нулевая(миним.)защита от потери напряжения.

(Если выключили сеть, а потом включили напряжение, а двигатель не включается).

В- вперед

Н- назад

Это защита от одновременного включения этих двух контакторов.

РВ1- реле времени, как только двигатель разогнался включили контакт РВ1 и выключили К1, перешли к РВ2( время идет на разгон до (.)К2 на графике), включили К2 и перешли на естественную характеристику- пуск функции времени.

Глава 5

Промышленная электроника.

(термо-, фото-, тензо-датчики, влагомеры).

Глава1. Преобразователи.

Полупроводниковый диод- нелинейный полупроводниковый элемент, имеющий одностороннюю проводимость( один p-n переход, который осуществляет эту одностороннюю проводимость). Он работает от полярности.

Вентиль- силовой диод(на 10..1000 Ампер).

ВАХ

Номинальный ток диода в прямом направлении от мА до 1000 А.

Uобр.мах- обратное максимально допустимое напряжение диода, с ростом которого происходит пробой, и диод выходит из строя.

U_прямое- падение напряжения на диоде при протекании прямого тока

Лекция 10

Диоды-электрическая база для выпрямителей

Выпрямители

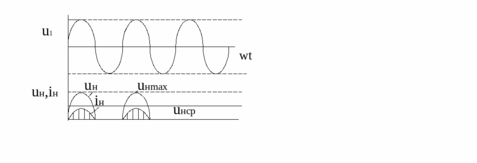

1) Однопозиционная схема выпрямителей

С
войства:

1. Просто, дешево

2. Коэффициент невысокий

3. Высокое обратное напряжение

4. Работает в неблагоприятных условиях высоких пульсаций

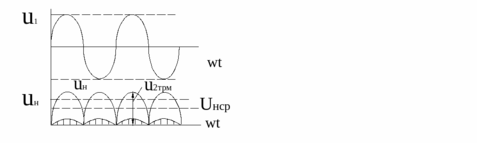

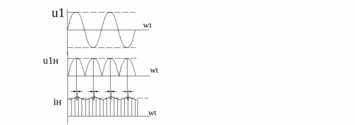

1. Однофазная мостовая схема

-коммутированная синусоида

Uнср=0.9U_2тр

Uобр диода=1.57Uнср

Cвойства:

1. Оптимально по техническим, экономическим расчетам

2. Маленькие пульсации

3. Трансформатор работает в лучшем режиме

3)Мостовая трехфазная схема выпрямителя

С хема Ларионова – по методичке

Uнср=1,35*U_2трд

Uобр диода=1.05*Uнср

1. Фильтры

-емкостной

-индуктивный

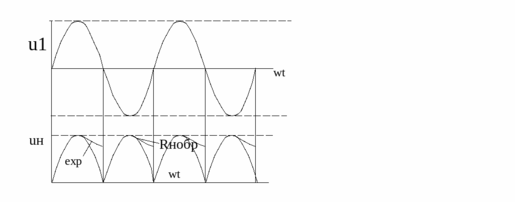

Емкостной фильтр

е=R*C

e=R*C+0

Емкостной фильтр хорошо работает при нагрузке

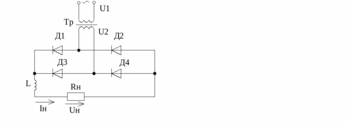

Индуктивный фильтр

n
-номер гармоники(выше гармоника, выше сопротивление)

Индуктивный фильтр- дроссель

Если холостой ход-ток не идет

Достоинства:

1. Хорошо работает на средней и большой нагрузке

Недостатки

1.Плохая работа при холостом ходе

Физика процесса:

-индуктивный фильтр

Поскольку индуктивность находится в сети последовательно, то чем выше гармоника, выше сопротивление дросселя

-емкостной фильтр

Поскольку конденсатор находится параллельно, чем выше гармоника, тем сопротивление ниже, ток не идет через нагрузку

N=0.95-0.9

Imin-минимальный ток, при котором сохраняется эффективность стабилизации

Imax-максимальный ток, при котором заканчивается эффективность стабилизации(по тепловым ограничениям)

Uст- стабилизированное напряжение(незначительное колебания относительно среднего значения)

Стабилизатор:

-параметрические

-компенсационные

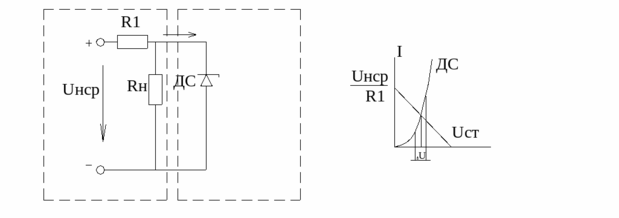

П
араметрические стабилизаторы

ДС-стабилитрон – кремневый диод, определяющий технологические ….,

Имеющий зону отклонения стабильного напряжения

Imax- max ток, при котором данная зона стабильна по условиям нагрева

Uст-стабилизованного напряжение, изменение незначительно

Rдиф=dUст/dI

ТКМ=dU/t=M*B/C

Температурный коэффициент напряжения

Ucт , Iст , I , UR1 ,Uн (=const)

1. U=0, I=Uн ср/R₁

2. I=0,U=Uн ср*Rн/(R₁+Rн)

K-коэффициент стабильности, параметр стабильной области

K=Uнср/Uн

Регулирование напряжений (постоянного и переменного)

Элементарная база – тиристор, управляемый преобразователь

Тиристор- вентиль, через который ток в прямом направлении протекает только в прямом направлении, только при его включении

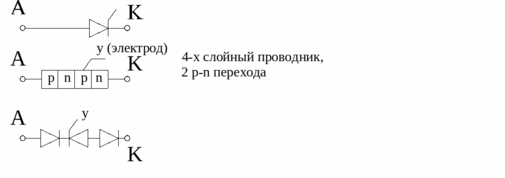

Условное обозначение

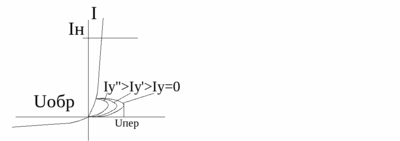

В
ольт-амперная характеристика

Iн- номинальный ток

Iуд-ток удержания , номинальный ток(если меньше-закрыт)

Uперех-Umax в прямом направлении, при котором тиристор включается без сигнала управления

Тиристор без управления электрода-диодный тиристор- динистор

Uобрат допуст.-max допустимое Uобр, превышение которого приводит к пробою, поломке тиристора

Imax-максимальный ток определяет характеристику спрямления- ток спрямления

Параметры

dUпр-падение напряжения прямом направлении на тиристоре, при токе в прямом направлении

dUпр=1.2..1.6 B

Iн до 2000 А

U обр- до 15 класса (до 1500 В-1 класс-100 В)

Tраб=120 C

Iymax=1.5 A (в зависимости от марки)

T-200-4 (200 A, 4 класс)

TЧ-200-4 –частотный тиристор

Динамические параметры

вкл- время, необходимое для организации в структуре тиристора упорядоченного движения носителей min=10 мкс

выкл- время, необходимое, для восстановления диэлектрических свойств p-n перехода при снятии анодного напряжения

выкл=20 мкс

Лекция 10.

Тиристорная схема

Чтобы включить тиристор:

1. Положительное напряжение на А и К

2. Создать напряжение амплитудой, ток управления не был меньше тока спрямления и

длительность не менее  включения

1. Тиристор можно открыть управляющим электродом

Чтобы выключить тиристор:

1. Снять напряжение А и К

2. Ток через тиристор сделать меньше тока удержания

3. На работающем тиристоре к электродам А и К приложить напряжение обратной полярности длительностью не менее  выключения

С
хемы с использованием тиристора

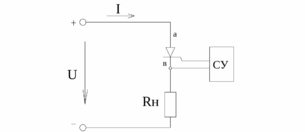

1. Ключевая схема (вкл., выкл.)

С

истема управления вырабатывает импульсы

У работающего тиристора сопротивление 0.001 Ом

У закрытого тиристора сопротивление 100000 Ом

1. Управляемый выпрямитель

0

Низкое качество- пульсации

1. к

   лючевая схема для регулирования постоянного напряжения (конвектор)

Т
инисторы- не идеальные тиристоры, управляют только включением

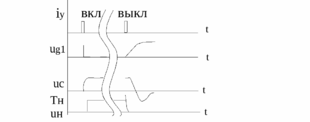

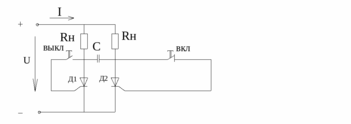

К
онверторы (автоматический режим)

1. Кнопка вкл.- вкл Д1-включение по цепи +Rн -заряжается конденсатор С (+ -)

2. Кнопка выкл- выкл Д2-разряжается через Д1, Д1 закрывается,Iупр<Iуд, Д2 открывается

₃=Ry*C _p=(Ry+Rн)С

При автоматизации заданной схемы получаем конвектор

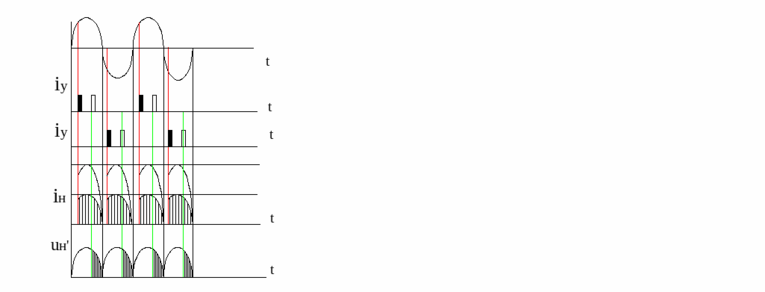

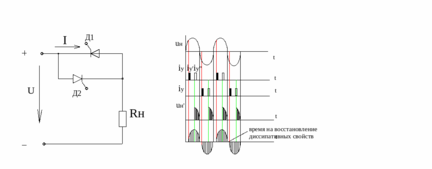

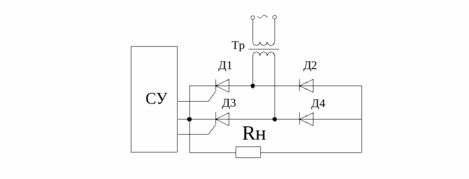

4.Схема с регулированием

1-ый полупериод 1-ый тиристор Д1, 2-ой полупериод–Д2

Инвертор-преобразователь постоянного напряжения в переменное

Типы

1)параллельные (последовательные) с 2 ступенями преобразования

2)емкостные (индуктивные, резонансные)

3

)автономные

4)ведомый сетью (управление из сети)

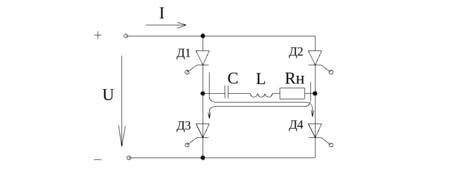

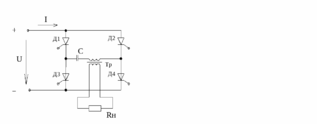

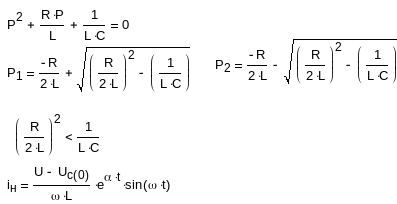

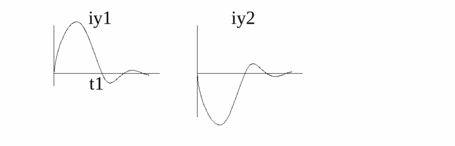

Автономный инвертор резонансного типа

Эквивалентно:

1) C помощью инверторов можно формировать синусоиду с амплитудой и частотой (регулируется напряжением U и параметрами цепи R,L,C, соответственно)

2) может получиться генераторный режим (диапазон частоты от 1000 Гц и выше)

Лекция 13.(24.11.03)

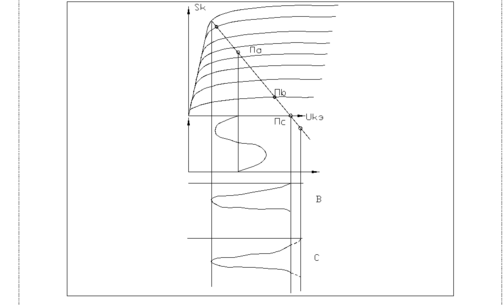

Класс А характеризуется высоким качеством воспроизведения, но КПД мал, мала мощность.

Класс В- ПВ близко к (.) отсчета.

Транзистор проводит токи пол периода. КПД высоки, большие искажения.

Класс С. Работает параллельно и период., использует в импульсном режиме.

Температурная стабилизация.

• эмиттерная

• коллекторная

• смешанная

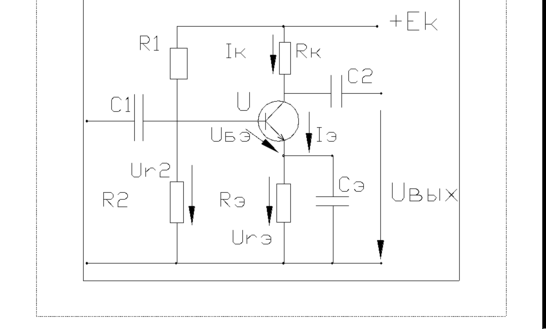

Эмиттерная схема стабилизации

U_RЭ- сопротивление обратной связи, дает возможность застабилизировать воздействие ОС.

Работа схем.

toCIkIэU_Rэ

по второму закону Кирхгофа:

0=U_Бэ+U_Rэ-U_R2

U_Бэ=U_R2-U_Rэ отриц.обратная связь  U_Бэток коллектора

Для чего нужен С

Koc=k/(1+k) уменьшаем коэффициент усиления

Xсэ- выбирается так, чтобы ее сопротивление для усиливаемых частот было на порядок меньше чем Rэ.

Полевой транзистор.

• транзистор с управляемыми каналами для тока и носителей заряда.

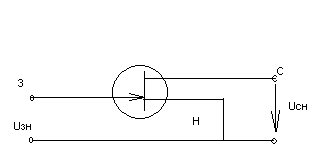

Усл. обозначение.

для показа физики:

U_зн0 U_сн=0

U_зн=0 U_сн0

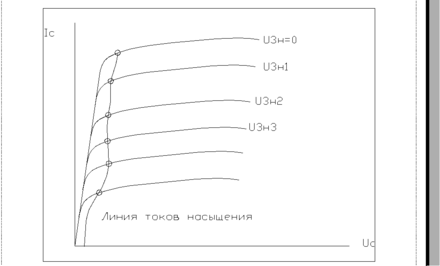

Статические характеристики

Выходная

проходная характеристика

-коэффициент усиления =Rc*S

S=крутизна

Малые искажения и собств.изм.

МОП и МДП технол.

В Металлических Окисленных Полупроводниках- нет. р-n перехода

Мет. Диэлектрические Полупроводники.

Применяют в

1.В технике

2.Связи

3.аналоговые мод.

Усилители постоянного тока.

• усилители , коэффициент усиления которого при f=0 не равен 0.

За счет реактивных элементов частотная характеристика была.

Медленно изм. сигналы используют в датчиках.

Дрейф- процесс воздействия на выходной сигнал, обусловленный внутренними причинами усилителя, независимо от входного сигнала.

Решение:

1. глубокая отрицательная обратная связь( во всех насадках, кроме 1⁰⁰)

2. использование нелинейных элементов компенс.

3. использование компенсации мостовой балансной схемы.

4. усиление сигнала постоянного тока с преобразованием модуляции и демодуляции.

Модуляция как в радиоаппаратуре, а приемник демодулирует- выпрямл.
