Если на один из входов будет подан 0, то сигнал с другого входа будет иметь прямой вид; если подается 1, то сигнал - инверсный (обратный).

ЛЕКЦИЯ №3

Ф изическое проектирование в сериях интегральных микросхем

Серия – группа микросхем, выполненных по одинаковой или близкой технологии, имеющие сходные характеристики и предназначенные для совместной работы в составе цифровой аппаратуры.

Микросхемы имеют корпуса двух типов в зависимости от типа выводов:

В зависимости от количества транзисторов, либо базовых элементов – вентилей, различают:

1. Малой степени интеграции ~ 10 вентилей (МИС)

2. Средней степени интеграции ~ 100-200 вентилей (СИС)

3. Большой степени интеграции ~ 1К-10К (1К=1024) вентилей (БИС)

4. Сверхбольшой степени интеграции ~ 1М и более вентилей (СБИС)

Микросхемы с программируемыми структурами называются ПЛИС.

ЛЕКЦИЯ №4

МИКРОПРОЦЕССОРЫ (МП)

Обеспечение универсальности БИС и СБИС достигается за счет программирования, в МП – это процесс во времени, а в ПЛИС – в пространстве.

В зависимости от выполняемых функций серии ИМС делятся на группы, которые делятся на подгруппы виды типонаминалы.

.

ЛЕКЦИЯ №4

К лассификация по типу технологии (по типу базового элемента)

• ТТЛ (ТТЛШ) – транзисторно-транзисторная логика; ДТЛ (диод-) РТЛ (резистор-)

* Ш - с диодами Шоттки, позволяет ускорить быстродействие.

• КМОП (КМДП) – комплементарные пары

• ЭСЛ – эмиттерно-связанная логика

• ИИЛ – индукционно-инжекционная логика

.

ЛЕКЦИЯ №4

• ТТЛ и ТТЛШ обладают средними характеристиками по быстродействию и потребляемой мощности.

• КМДП обладает меньшим быстродействием по сравнению с ТТЛ, однако, потребляемая мощность в разы меньше. КМДП могут работать в широком диапазоне питания, в отличие от ТТЛ, где он четко задан.

• ТТЛ и ТТЛШ можно совместно использовать, но с осторожностью из-за разных уровней питания

• ТТЛ и КМДП совместно использовать нельзя.

Использование букв и цифр в обозначении

КР 155 – пластмассовый корпус

К 155 – температурный режим ~ -10оС - +70оС

КМ 155 - температурный режим ~ -45оС - +85оС

155 - № серии; следующие три символа - подгруппа и вид МС

Пример: К155ЛА3; К561ЛА7.

Основные параметры и характеристики ИМС

Параметр – выражается значением: статические и динамические

U’, U, U’вых, Uвых, U’вх Uвх, Uпор – значение, при котором МС переключается

Потребляемая мощность

статическая динамическая

ЛЕКЦИЯ №4

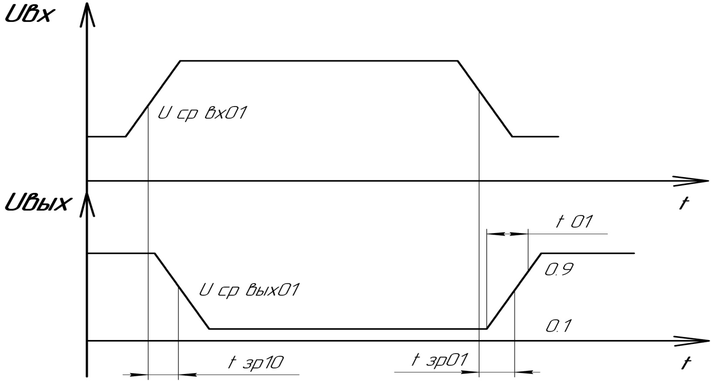

Динамические параметры:

• время переключения из 0 в 1 и из 1 в 0 ( t01 и t10)

• время задержки переключения (tзр01 и tзр10)

Пример на И-НЕ:

Технически МС выполняют так, что tзр01 и tзр10 разные, обычно берется среднее значение

Характеристики логических элементов

ВХОДНАЯ

ЛЕКЦИЯ №4

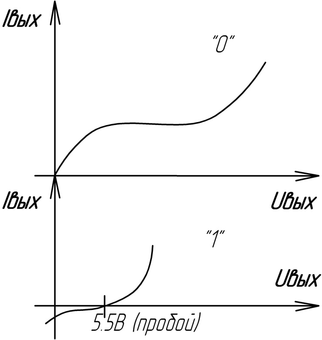

ВЫХОДНАЯ

ПЕРЕДАТОЧНАЯ

Аксиомы, тождества и законы алгебры логики

x=0; x≠1 1 v 1 = 1 0 Λ 0 = 0 0 v 1 = 1 1 v 0 = 1 0 = 1

x =1; x≠0 0 v 0 = 0 1 Λ 1 = 1 1 Λ 0 = 0 0 Λ 1 = 0 1 = 0

В ывод: если поменять 0 на 1, V на Λ, сущность их не изменится это иллюстрирует принцип двойственности алгебры логики.

ЛЕКЦИЯ №5

x+0=x х*0=0 (*) – тождество, исключение 3-го из 2-х

x+1=1 х*1=1 противоположных высказываний

x+x=x х*x=x только 1 истинно.

x+x=1 (*) х*x=0 (**) (**) – тождество противоречия

Законы:

I. переместительный x1+х2=x2+х1

II. сочетательный а) (x1+х2)+х3 =x1+(х1+х3)

б) (x1*х2)*х3 =x1*(х1*х3)

III. распределительный а) (x1*х2)+х3= x1*х2+ x1*х3

б) x1+х2*х3= (x1+х2)+ (x1+х3)

Доказательство:

х1=х1(1+х2+х3)*х1=x1*x1

х1+x2*х3=х1(1+х2+х3)+х2*х3=х1*х1+х1*х2+х1*х3+х2*х3=(x1+х2)+ (x1+х3)

1. поглощение а) x1+х1*х2=х1

б) x1*(х1+х2)=х1

Доказательство:

х1+х1*х2=х1(х1+х2)=х1

х1(х1+х2)=х1*х1+х1*х2=х1+х1*х2=х1(1+х2)=х1

V . склеивания а) х1*х2+х1*х2=х1

б) (x1+х2)*(х1+х2)=х1

Д оказательство:

ЛЕКЦИЯ №5

х 1*х2+х1*х2=х1(х2+х2)=х1

( х1+х2)*(х1+х2)=х1*х1+х1*х2+х1*х2=х1(1+х2+х2)=х1

VI. отрицание (инверсия Де Моргана)
