Основные сочетания:
Nmax = 749.869 ;
Nmin = 283.600
ЭКСТРЕМАЛЬНЫЕ УСИЛИЯ В ГОЛОВАХ СВАЙ
Экстремальные усилия в головах свай изображены на рисунке 3.1.1
Рисунок 3.1.1 Экстремальные усилия в головах свай
ТИПЫ СОЧЕТАНИЙ :
0 - Основные сочетания (временные вертикальные с сопутствующими)
1 - Сочетания, включающие ледовые нагрузки
2 - Сочетания, включающие нагрузки от навала судов
3 - Сочетания, включающие сейсмические нагрузки
4 - Сочетания от нормативных нагрузок
ЭКСТРЕМАЛЬНЫЕ ДАВЛЕНИЯ СВАИ НА ГРУНТ ПО БОКОВОЙ ПОВЕРХНОСТИ
Экстремальные давления сваи на грунт по боковой поверхности показаны на рисунке 3.1.2
Рисунок 3.1.2 Экстремальные давления сваи на грунт по боковой поверхности
Экстремальные усилия для расчета армирования свай показаны на рисунке 3.1.3
Рисунок 3.1.3 Экстремальные усилия для расчета армирования свай
Если абсолютное значение [N] равно 1.0тс, то в графе [е] - изгибающий момент
Проверка свои по грунту на вертикальные воздействия
по СП 24.13330.2011
Максимальное сжимающее усилие в уровне подошвы сваи
Nmax = 749.87 тс
Максимальное выдергивающее усилие в уровне подошвы сваи
Nmin = 283.60 тс
Расчетное сопротивление грунта в основании сваи
R = 109.492 т/м2
Площадь основания сваи
A = 2.011 м2 ;
Периметр ствола сваи
U = 5.027 м
Коэффициент условий работы грунта в основании сваи
gcr = 1.000
Коэффициент надежности по уровню ответственности
g_otv = 1.150
Коэфф. усл.раб. по однородности грунтовых условий
g_odn = 1.150
Сопротивление грунта сдвигу по боковой поверхности свои показано на рисунке 3.1.4.
Рисунок 3.1.4 Сопротивление грунта сдвигу по боковой поверхности свои
Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3
или слои плотных глинистых грунтов, с повышающим коэфф. 1.15
ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)
Козффициент надежности по грунту для сжатия Kg = 1.75
0.8*{[gcr * R * A + summa(U*Li*gcf*fi)]}/Kg*g_odn/g_otv = 157.10 < Nmax = 140.87 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ .
ПРОВЕРКА НА ВЫДЕРГИВАНИЕ
Козффициент надежности по грунту для выдергивания Kg = 1.75
Козффициент условий работы для выдергивания gc = 0.80
ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет
ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ
(Ограничение давления сваи на грунт по боковой поверхности сваи)
по СП 24.13330.2011
ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 0.52 тс/м2
ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных
в СП 24.13330.2011 (определяющие проверки)
3.При вычислении предельного давления отсчет глубины Z
производится от ПОДОШВЫ низкого ростверка.
СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА
Отметка подошвы фундамента (ростверка): 23.800 м
Отметка подошвы свай: 11.800 м, Полная длина свай: 12.000 м
Проверка несущей способности основания как условного массивного
НЕ ТРЕБУЕТСЯ.
Проверка подстилающих слоев грунта
НЕ ТРЕБУЕТСЯ.
Проверки свай на вертикальные воздействия
Вдавливание: ВЫПОЛНЯЕТСЯ
Выдергивание: Выдергивания нет
Проверка давления сваи на грунт по боковой поверхности
Запас 0.52 тс/м2
3.1.6 Расчет арматуры в столбах

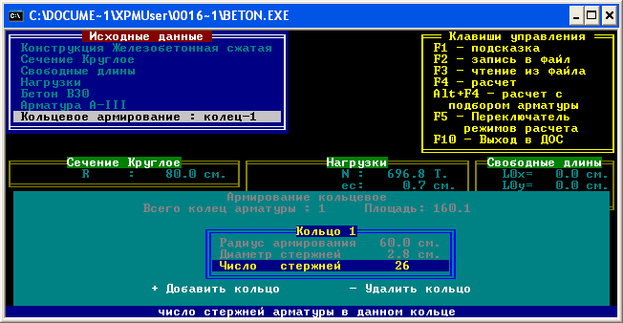

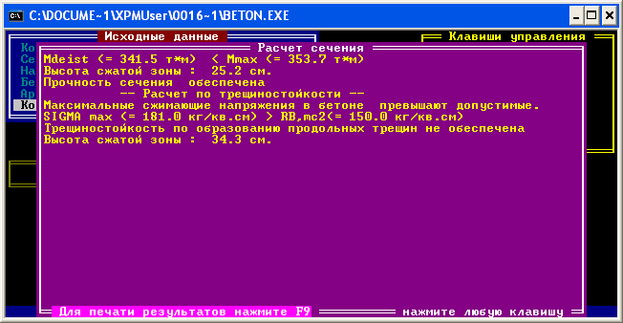

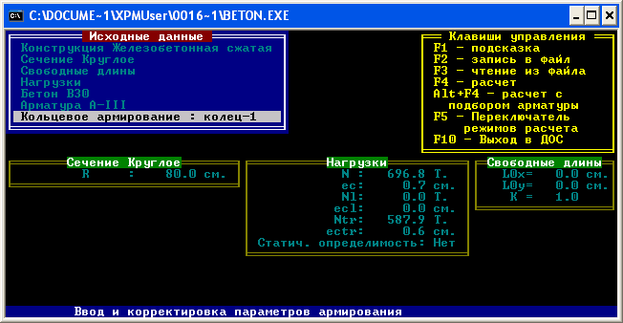

Расчет произведен в программе “Бетон”и приведен ниже.
3.2 Расчет береговой опоры
П Р О Г Р А М М А <<< O П О Р A _ Х >>>
Сбор нагрузок и расчет фундаментов опор мостов
Расчет произведен 26.04.2016 14:12:12 Версия программы 7.17.01 Январь 2013г
ТИП МОСТА: Железнодорожный
РАСЧЕТ ПРОИЗВОДИТСЯ ПО СП хх.13330.2011 (действуют с 20 Мая 2011г)
Уровень ответственности сооружения: НОРМАЛЬНЫЙ
Коэфф. надежности по ответственности: 1.000
ОБЩИЕ ДАННЫЕ
СХЕМА МОСТА : +34.2+34.2+
ДАННЫЕ О ПРОЛЕТНЫХ СТРОЕНИЯХ МОСТА
Момент инерции и нагрузка от веса балок приводятся для ОДНОГО ж.д. пути.
Расстояние между торцами балок (среднее): 0.100 [м]
Число тротуаров: 2 Ширина одного тротуара [м]: 0.75
Погонная нагрузка от веса одного тротуара [т/м]: 1.000
Погонная нагрузка от веса мостового полотна [т/м] на одном пути при езде:
По балласту: 2.300; По ж.б. плите: 0.000; По поперечинам: 0.000
Координаты осей загружаемых путей относительно центра насадки (ригеля) [м]:
Первый путь (основной): 0.000 Второй путь: 0.000 Третий путь: 0.000
Высота рельса: 0.180 м; Высота шпалы с подкладкой под рельс: 0.170 м
ПРОЧИЕ ОБЩИЕ ДАННЫЕ И НАГРУЗКИ
Класс временной нагрузки(0 -14)-14
Класс водного пути [1-7] или 0-0
Номер климатического района-0
Толщина льда [м]-0.0
Скорость движения льда [м/с]-0
ЧИСЛО ПУТЕЙ НА Ж.Д. МОСТУ
Сейсмичность в баллах [0 - 9]- 6.0
Общее число путей -1
Загружаемых путей (до трех)-1
ОТМЕТКИ УРОВНЕЙ
Первая подвижка льда -0
Радиус кривой (прямая - 0 ) - 0
Высокий ледоход - 0
Ветровой район- VI v0=¦ 3.800
Уровень судоходства -0
Угол м/у опорой и осью моста-90.00
Уровень межени-0
ДАННЫЕ П О ОПОРЕ
Шифр объекта : Путепровод.
Номер расчитываемой опоры : 1
ОСНОВАНИЕ ОПОРЫ : СВАЙНЫЙ ФУНДАМЕНТ
ОТМЕТКИ УРОВНЕЙ [м]
Головки рельса-37.680
Верха опорной площадки-34.820
Подошвы фундамента (ростверка)- 32.870
Отметка поверхности грунта ДО СРЕЗКИ-28.300
Отметка верха грунта (общего размыва)- 28.300
Отметка низа свай-14.450
Глубина погружения свай -7.850 м
Полная длина свай (со свободной длиной)- 12.420 м
Смещение по Х шкафной стенки от оси насадки-0.920 м
Смещение по Х оси опирания от оси насадки-2.140 м
Высота опорных частей-0.500 м
Мостовое полотно на пролетном строении-Балласт
Ширина шкафного блока (для одного пути)- 3.600 м
Вес балласта на мягком въезде (один путь)- 2.930 м
Вес шкафного блока с мягким въездом-0.000 тс
Длина открылков устоя-5.600 м
Уклон конуса насыпи (знаменатель дроби)-1.500
Объемный вес грунта засыпки-1.800 тс/м3
Угол внутр.трения грунта засыпки-35.000 гр.
ДАННЫЕ О СТУПЕНЯХ ОПОРЫ:
ДАННЫЕ ПО СВАЯМ (СТОЛБАМ) В ГРУНТЕ
Вид свай : Бурoвыe cвaи, бeтoнируeмыe cухим cпocoбoм или в oбcaдных трубaх
Сечение сваи-Круглое
Размеры сваи-0.80 Х 0.00 м
ДАННЫЕ ПО ГРУНТАМ
Коэф. пропорциональности вычислен по СП 24.13330.2011 (СНиП 2.02.03-85*)
Глубина сезонного промерзания: 0.000 Толщина снежного покрова: 0.20
В И Д Ы Г Р У Н Т А :
-
Невыветрелая скала (R=Roc)
-
6- Гравелистый песок
-
Супеси
4- Слабовыветрелая скала (R=0.6*Roc)
5-Крупный песок
6-Выветрелая скала ( R=0.3*Roc )
7- Песок средней крупности
8-Крупнообл.грунт с глин.заполнит.
9- Мелкий песок
10-Крупнообл.грунт с песч.заполнит.
11- Пылеватый песок
Учитывается взвешивающее действие воды на ГЛИНИСТЫЕ грунты.
Расчет объемного веса водонасыщенного грунта с учетом взвешивания производится
по плотности ГРУНТА естеств. влажности Gam: Gam/(1+W) - 1/(1+e)
ИТОГО Железобетона : 66.913 м3
Погружение свай в грунт : 83.10 м
3.2.1 Расчет опоры

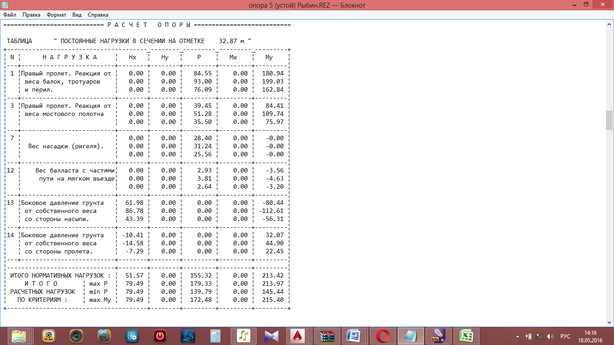

ТАБЛИЦА" ПОСТОЯННЫЕ НАГРУЗКИ В СЕЧЕНИИ НА ОТМЕТКЕ
32.87 м "

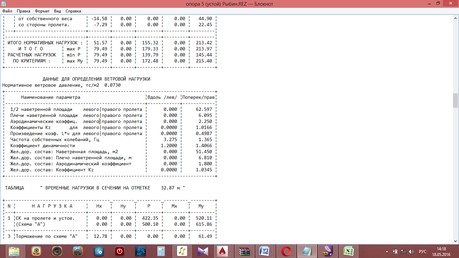

ДАННЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ВЕТРОВОЙ НАГРУЗКИ
Нормативное ветровое давление, тс/м2 0.0730
ТАБЛИЦА " ВРЕМЕННЫЕ НАГРУЗКИ В СЕЧЕНИИ НА ОТМЕТКЕ 32.87 м "
СОЧЕТАНИЯ НАГРУЗОК ДЛЯ РАСЧЕТА НА ПРОЧНОСТЬ
СОЧЕТАНИЯ НАГРУЗОК ДЛЯ РАСЧЕТОВ ПО II-ой ГРУППЕ ПРЕДЕЛЬНЫХ СОСТОЯНИЙ
РЕЗУЛЬТАТЫ РАСЧЕТА ФУНДАМЕНТА ИЗ СВАЙ И СТОЛБОВ¦
Приведенный коэффициент пропорциональности грунта-400.00
Расчетная ширина сваи-1.1250
Коэффициент деформации сваи в грунте-0.36792
Расчетная схема свай : Сваи, опирающиеся на нескальный грунт
МАКСИМАЛЬНЫЕ ПЕРЕМЕЩЕНИЯ ТОЧКИ НА ОТМЕТКЕ 34.820

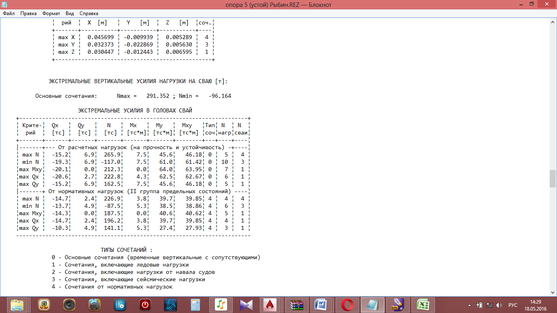

ЭКСТРЕМАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ УСИЛИЯ НАГРУЗКИ НА СВАЮ [т]:
Основные сочетания:
Nmax =291.352
Nmin =-96.164
ТИПЫ СОЧЕТАНИЙ :
0 - Основные сочетания (временные вертикальные с сопутствующими)
1 - Сочетания, включающие ледовые нагрузки
2 - Сочетания, включающие нагрузки от навала судов
3 - Сочетания, включающие сейсмические нагрузки
4 - Сочетания от нормативных нагрузок
ЭКСТРЕМАЛЬНЫЕ ДАВЛЕНИЯ СВАИ НА ГРУНТ ПО БОКОВОЙ ПОВЕРХНОСТИ

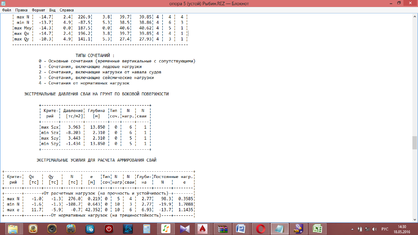

ЭКСТРЕМАЛЬНЫЕ УСИЛИЯ ДЛЯ РАСЧЕТА АРМИРОВАНИЯ СВАЙ
Если абсолютное значение [N] равно 1.0тс, то в графе [е] - изгибающий момент

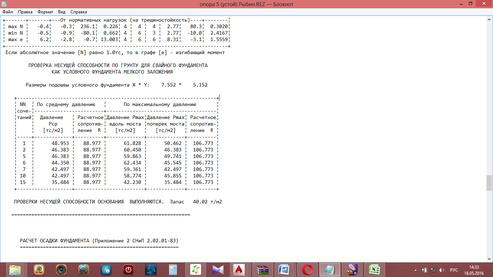

ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ ПО ГРУНТУ ДЛЯ СВАЙНОГО ФУНДАМЕНТА
КАК УСЛОВНОГО ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ
ПРОВЕРКИ НЕСУЩЕЙ СПОСОБНОСТИ ОСНОВАНИЯ ВЫПОЛНЯЮТСЯ. Запас 40.02 т/м2
РАСЧЕТ ОСАДКИ ФУНДАМЕНТА (Приложение 2 СНиП 2.02.01-83)
В уровне подошвы фундамента:
Размеры фундамента Х * Y: 7.789 * 5.389 м
Давление от нагрузки : 42.285 т/м2
Давление от веса грунта : 27.166 т/м2
Дополнительное давление : 15.119 т/м2
Расчет осадки в сжимаемых слоях грунта
(схема линейно-деформируемого полупространства)
Толщина сжимаемого слоя грунта: 4.800 [м]
Величина осадки: 0.01640 [м]
ПРОВЕРКА СВАИ ПО ГРУНТУ НА ВЕРТИКАЛЬНЫЕ ВОЗДЕЙСТВИЯ
по СП 24.13330.2011
Максимальное сжимающее усилие в уровне подошвы сваи
Nmax = 291.35 тс
Максимальное выдергивающее усилие в уровне подошвы сваи
Nmin = -96.16 тс
