Текст из файла (страница 5)

,

где - отметка паводкого уровня высоких вод;

- опорная строительная высота пролетного строения;

- набег потока на опору моста, который в зависимости от скорости набегающего потока v=1.2м/с на опору приближенно можно принимать по данным Б. Ф. Перевозникова п.10.2 [2];

- наименьшее возвышение верха площадки для установки опорных частей над уровнем воды, при отсутствии неблагоприятных явлений п. 10.2 [2]

- наименьшее возвышение низа пролетного строения над уровнем воды, при отсутствии неблагоприятных явлений п. 10.2 [2]

- отметка низа конструкций:

, (2.22)

- строительная высота пролетного строения;

.

- отметка бровки земляного полотна:

, (2.23)

2.1.3.2 Промежуточная опора

В этом варианте, так же как и в остальных, опоры моста будут столбчатые, иметь фундаменты глубокого заложения на буронабивных столбах Ø 1,5м.

Грунты основания имеют небольшую несущую способность (предел прочности на одноосное сжатие – 0,35-0,98 МПа), следовательно, фундаменты проектируются висячими.

Назначение размеров опоры.

Назначение размеров опор принимаем исходя из размеров опорных частей и зазора между пролётными строениями. Схема опоры представлена на рисунке 2.7.

Рисунок 2.7 - Схема для определения размеров опор

Учитывая температурный зазор и размеры опорных частей определим минимальные размеры опоры.

- вдоль оси моста:

, (2.24)

,

- поперёк оси моста:

, (2.25)

где - размер подвижной опорной части вдоль оси моста;

- размер нижней опорной подушки поперек оси моста;

- расстояние от края опорной части до края подферменной площадки;

- расстояние от края подферменной площадки до края насадки;

- расстояние от грани подферменника до края насадки;

Учитывая так же, условия размещения свай оболочек в насадке принимаем окончательные размеры опоры:

• вдоль оси моста ;

• поперёк оси моста .

Расчет фундамента опоры.

Глубину заложения подошвы столба определим из расчета несущей способности по боковой поверхности столба. Расчетная схема представлена на рисунке 2.5.

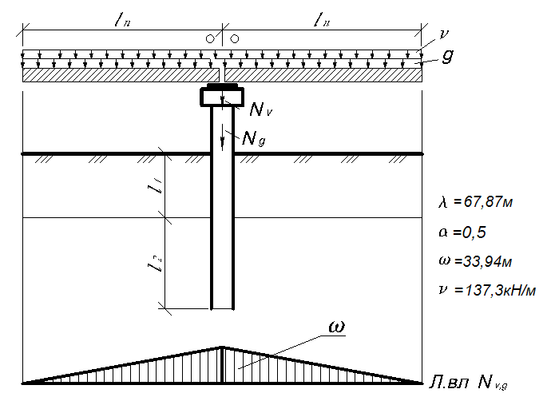

Рисунок 2.8 - Расчетная схема к расчету фундамента

Проверка несущей способности столба выполняется по формуле:

, (2.26)

где 1,2 – коэффициент надежности по ответственности, для сооружений 1-го класса;

- количество столбов в фундаменте, назначается;

- суммарная нагрузка на фундамент;

- минимальная несущая способность сваи по грунту;

,

где - величина временной нагрузки, приходящейся на промежуточную опору,кН;

- величина постоянной нагрузки,кН;

, (2.27)

где - площадь линий влияния, см. рис 2.5;

- длина линии влияния;

- коэффициент надежности для временной нагрузки (п. 2.23*[5]);

- интенсивность временной нагрузки прил.5 [5];

, (2.28)

,

где - коэффициент надежности для постоянной нагрузки;

- интенсивность постоянной нагрузки от основных конструкций пролетного строения;

- вес металла основных конструкций пролетного строения;

- интенсивность постоянной нагрузки от плит БМП и 2-х ж/б тротуаров на металлических кронштейнах;

- вес насадки опоры, кН;

, (2.29)

- размеры насадки, м;

- размеры подферменников, м;

- удельный вес железобетона;

- вес столбов, кН;

, (2.30)

- радиус столба, м;

- высота столба, м;

- кол-во столбов, шт;

(2.31)

где γc — коэффициент условий работы сваи в грунте, принимаемый равным 1;

R= — расчетное сопротивление грунта под нижним концом сваи, принимаемое по Приложению1;

A — площадь опирания на грунт буронабивной сваи,м;

(2.32)

u — наружный периметр поперечного сечения ствола сваи, м;

(2.33)

— расчетное сопротивление 1-го рабочего слоя грунта основания на боковой поверхности сваи, принимаемое по таблице 7.3 [7];

— расчетное сопротивление 2-го рабочего слоя грунта основания на боковой поверхности сваи, принимаемое по таблице 7.3 [7];

— толщина 1-го рабочего слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

— толщина 2-го рабочего слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

γcR — коэффициент условий работы грунта под нижним концом сваи, принимаемый равным 1;

γcf — коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования, принимаемый равным 0.8 по таблице 7.6 [7] ;

,

,

Условие выполняется на 13.6%

2.1.3.3 Береговые опоры

Конструкцию береговых опор принимаются безростверковой на буронабивных столбах Ø 1,5м. Столбы располагаются в два ряда по два столба в ряду. Между шкафными блоками и торцом пролетного строения устанавливаются демпферы, для предотвращения соударений пролетного строения и шкафных блоков.

Расчет фундамента устоя.

Глубину заложения подошвы столба определим из расчета несущей способности по боковой поверхности столба. Расчетная схема представлена на рисунке 2.6.

Рисунок 2.9 Схема к расчету фундамента

Проверка несущей способности буронабивного столба выполняется по формуле:

, (2.34)

где 1,2 – коэффициент надежности по ответственности, для сооружений 1-го класса;

- количество столбов в фундаменте, назначается;

- суммарная нагрузка на фундамент;

- минимальная несущая способность сваи по грунту;

где - величина временной нагрузки, приходящейся на устой, кН;

- величина постоянной нагрузки, приходящейся на устой, кН;

где - площадь линий влияния, см. рис 2.6;

- длина линии влияния;

- коэффициент надежности для временной нагрузки (п. 2.23* [1]);

- интенсивность временной нагрузки прил.5 [1];

,

где - коэффициент надежности для постоянной нагрузки;

- интенсивность постоянной нагрузки от основных конструкций пролетного строения;

- вес металла основных конструкций пролетного строения;

- интенсивность постоянной нагрузки от плит БМП и 2-х ж/б тротуаров на металлических кронштейнах;

- вес насадки опоры, кН;

- размеры насадки, м;

- размеры подферменников, м;

- удельный вес железобетона;

- вес шкафного блока , кН;

- вес столбов, кН;

- радиус столба, м;

- высота столба, м;

- кол-во столбов, шт;

(2.35)

где γc — коэффициент условий работы сваи в грунте, принимаемый равным 1;

R= — расчетное сопротивление грунта под нижним концом сваи, принимаемое по Приложению1;

A — площадь опирания на грунт буронабивной сваи,м;

u — наружный периметр поперечного сечения ствола сваи, м;

— расчетное сопротивление 1-го рабочего слоя грунта основания на боковой поверхности сваи, принимаемое по таблице 7.3 [7];

— расчетное сопротивление 2-го рабочего слоя грунта основания на боковой поверхности сваи, принимаемое по таблице 7.3 [7];

— толщина 1-го рабочего слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

— толщина 2-го рабочего слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

γcR — коэффициент условий работы грунта под нижним концом сваи, принимаемый равным 1;

γcf — коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования, принимаемый равным 0.8 по таблице 7.6 [7] ;

Условие выполняется на 1,6%

2.1.4 Вариант №3

В третьем варианте принята схема м, представленная на рис.2.10.

рис.2.10 Схема моста м

В качестве пролетных строений используются балочно-разрезные металлические пролетные строения коробчатого типа, типовой проект Инв. № 2210. Полная длина , расчетный пролет . Температурный зазор принимается равным . Тип проезжей части – балласт. Опоры моста безростверковые, на буронабивных столбах Ø1,5 м.

Подходные насыпи отсыпаются с уклоном 1:1.5 и дополнительно укрепляются железобетонными плитами П-1 размером 50х50 см. Укладка плит производится по слою цементного раствора, толщиной 2 см. Вес плиты позволяет производить укладку вручную, без использования грузоподъемной техники (масса плиты 55кг). Внутри карты все плиты объединяются между собой с помощью выпусков и цементного раствора, уложенного в пазухи, образованные за счёт среза углов плит.

Для предотвращения подмыва насыпи устраивается рисберма рис.2.2. Высота определяется по выражению (2.1).

рис.2.11 Конструкция рисбермы

2.1.4.1 Определение проектных отметок
