Рисунок Л.1. Седельный тягач МАЗ64229
Приложение K
Технические характеристики полуприцепа 993920-L26(G)
Технические характеристики полуприцепа приведены в таблице М.1.
Таблица М.1. – Технические характеристики 993920-L26(G)
| Параметр | Значение |
| Подкатегория | Самосвальный |
| Количество осей | 2 |
| Грузоподъемность, кг | 26000 |
| Собственный вес, кг | 9000 |
| Габаритные размеры (д/ш/в), мм | 10790/2530/2990 |
Внешний вид полуприцепа приведен на Рис М.1.

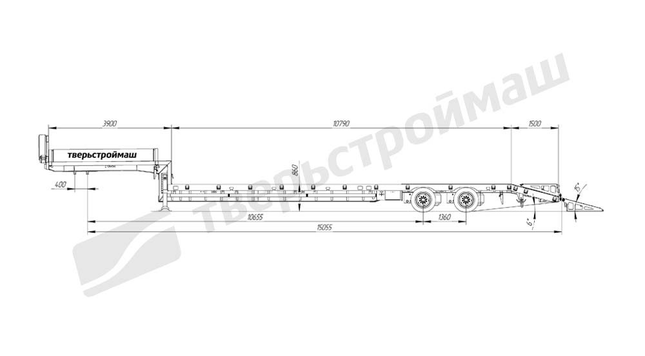

Рисунок М.1. Полуприцеп 993920-L26(G)
Приложение Л
Технические характеристики бульдозера SHANTUI SD-16
Технические характеристики бульдозера приведены в таблице Н.1.
Таблица Н.1. – Технические характеристики SHANTUI SD-16
| Параметр | Значение |
| Минимальный дорожный просвет, мм | 400 |
| Масса отвала, кг | 2454 |
| Давление на грунт, мПа | 0,067 |
| Преодолеваемы уклон, град | 30 |
| Ширина колеи, мм | 1880 |
| Ёмкость отвала, м3 | 4,5 |
| Ширина отвала, мм | 3388 |
| Высота отвала, мм | 1149 |
| Максимальное углубление в грунт, мм | 530 |
| Масса машины, кг | 18000 |
Внешний вид бульдозера приведен на Рис Н.1.

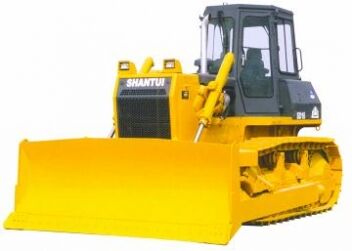

Рисунок Н.1. Бульдозер SHANTUI SD-16
Приложение М
Технические характеристики бульдозера эксковатора Hyundai R290LC-7A
Таблица М.1. – Технические характеристики Hyundai R290LC-7A
| Параметр | Значение |
| Объем ковша,м3 | 1,46 |
| Глубина копания, м м | 6900 |
| Ширина гусеницы, мм | 600 |
| Габариты ДхЩхВ, мм | 10560х3200х3290 |
| Масса машины, кг | 29400 |

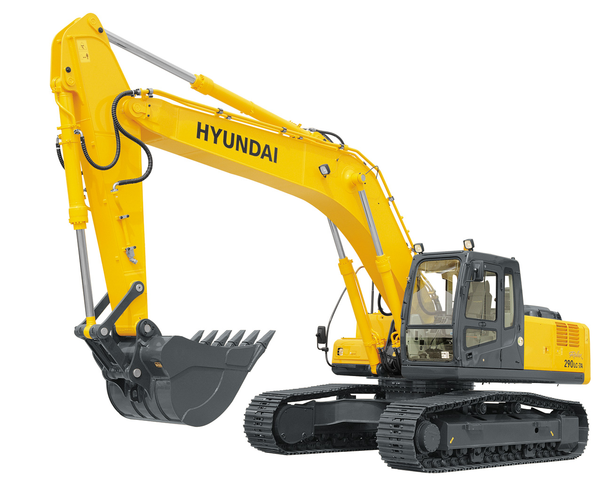

Рисунок M.1. Бульдозер Hyundai R290LC-7A
Приложение Н
Шаровые опорные части по проекту «Гипротрансмост».
Рисунок Н.1. Шаровые опорные части
ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ
Чертеж №1: Варианты моста №1 и №2
Чертеж №2: Варианты моста №3 и №4
Чертеж №3: Вариант мост №5 и технико-экономическое сравнение вариантов
Чертеж №4: Разработка принятого варианта моста
Чертеж №5: Общий вид промежуточной опоры, опалубочный чертеж столбов
Чертеж №6: Общий вид береговой опоры, опалубочный чертеж столбов
Чертеж №7: Опалубочный чертеж насадки береговой, промежуточной опор
Чертеж №8: Технология производства работ по сооружению опор
Чертеж №9: Технология производства работ по монтажу пролётных строений
Чертеж №10: Строительная площадка
Чертеж №11: Календарный график строительства
