Материалы:
Класс бетона : - В30
Класс арматуры : - Стержневая периодического профиля A-III
Кольцевое армирование
Радиус армирования, см - 60,00
Диаметр стержней, см - 2,50
Количество стержней -24
_______________________________________________________________________________
Общая площадь арматуры, см2 - 117,81
Расчет гибкости.
Радиус инерции поперечного сечения, см - 33,75
Гибкость элемента - 33,75
72,74<120 Проверка на гибкость выполняется
0,82% > 0,47% Условие достаточности арматуры бетона выполняется.
Расчет по прочности сечений, нормальных к продольной оси элемента.
Момент инерции рабочей арматуры см4. - 212057,50
Коэффициент, учитывающий значение прогиба по прочности - 1,1280
Ценральный угол сжатой зоны град. - 105,31
Высота сжатой зоны см. - 26,55
254,29<268,84 Условие прочности выполняется
Расчет по устойчивости
Ядровое расстояние см. - 17,34
17,34 < 114,80 Проверка устойчивости не требуется
Расчет на трещиностойкость по образованию трещин
Высота сжатой зоны см. - 38,086900
Площадь сжатой зоны см2. - 3315,68
Площадь приведеннего сечения см2.16081,03
Момент инерции приведенного сечения см4 - 8915925,08
Максимальные сжимающие напряжения кг/см2 - 88,88
88,88<150,00 Условие по образованию продольных трещин выполняется
Расчет на трещиностойкость по ширине раскрытия трещин
Площадь зоны взаимодействия см2. - 869,38
Радиус армирования см. - 14,49
Коэффициент раскрытия трещин - 5,71
Растягивающее напряжение кг/см2 - 763,05
Ширина раскрытия трещин 0,0022 см. <0.3 см. Проверка выполняется.
2. Расчет береговой опоры
Бетон: ОКр1
Расчет сечений, нормальных к продольной оси элемента.
Внецентренно сжатые элементы. Круглое сечение.
Геометрические характеристики круглого сечения:
Радиус сечения, см - 67,50
Свободная длина, см - 2100,00
Нагрузки:
Полное расчетное продольное усилие N, т. - 125,20
Эсцентриситет силы N, см. - 171,60
Продольное усилие от постоянной нагрузки Nl, т. - 37,20
Эксцентриситет силы Nl, см. - 162,75
Продольное усилие от нормативных нагрузок Ntr, т. - 96,70
Эксцентриситет силы Ntr, см. - 168,50
Материалы:
Класс бетона : - В30
Класс арматуры : - Стержневая периодического профиля A-III
Кольцевое армирование
Радиус армирования, см - 60,00
Диаметр стержней, см - 2,50
Количество стержней -24
_______________________________________________________________________________
Общая площадь арматуры, см2 - 117,81
Расчет гибкости.
Радиус инерции поперечного сечения, см - 33,75
Гибкость элемента - 33,75
62,22<120 Проверка на гибкость выполняется
0,82% > 0,42% Условие достаточности арматуры бетона выполняется.
Расчет по прочности сечений, нормальных к продольной оси элемента.
Момент инерции рабочей арматуры см4. - 212057,50
Коэффициент, учитывающий значение прогиба по прочности - 1,0792
Ценральный угол сжатой зоны град. - 99,02
Высота сжатой зоны см. - 23,67
238,95<246,99 Условие прочности выполняется
Расчет по устойчивости
Ядровое расстояние см. - 17,34
17,34 < 171,60 Проверка устойчивости не требуется
Расчет на трещиностойкость по образованию трещин
Высота сжатой зоны см. - 38,086900
Площадь сжатой зоны см2. - 3315,68
Площадь приведеннего сечения см2.16081,03
Момент инерции приведенного сечения см4 - 8915925,08
Максимальные сжимающие напряжения кг/см2 - 75,62
75,62<150,00 Условие по образованию продольных трещин выполняется
Расчет на трещиностойкость по ширине раскрытия трещин
Площадь зоны взаимодействия см2. - 869,38
Радиус армирования см. - 14,49
Коэффициент раскрытия трещин - 5,71
Растягивающее напряжение кг/см2 - 748,27
Ширина раскрытия трещин 0,0021 см. <0.3 см. Проверка выполняется.
.
Приложение Г
Технические характеристики крана KOBELCO RK-250
Технические характеристики крана приведены в таблице Г.1.
Таблица Г.1. – Технические характеристики крана KOBELCO RK-250
| Параметр | Значение |
| Эксплуатационная масса, кг | 82500 |
| Эксплуатационная мощность, кВт | 320,60 |
| Грузоподъёмность, кг | 120000 |
| Габаритные размеры (д/ш/в), мм | 16650/3000/4000 |
| Модель двигателя | Mitsubisi 8DC9-TL |
| Max длина стрелы, мм | 20000 |
| Рабочие размеры аутригеров (д/в), мм | 6800/8600 |
| Объём топливного бака, л | 400 |
| Объём гидравлического резервуара, л | 1300 |
Общий вид крана приведен на Рис Г.1.

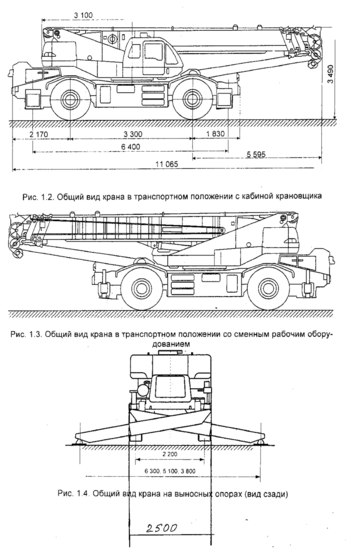

Рис. Г.1. Кран KOBELCO RK-250
График грузоподъемности приведен на Рис Г.2

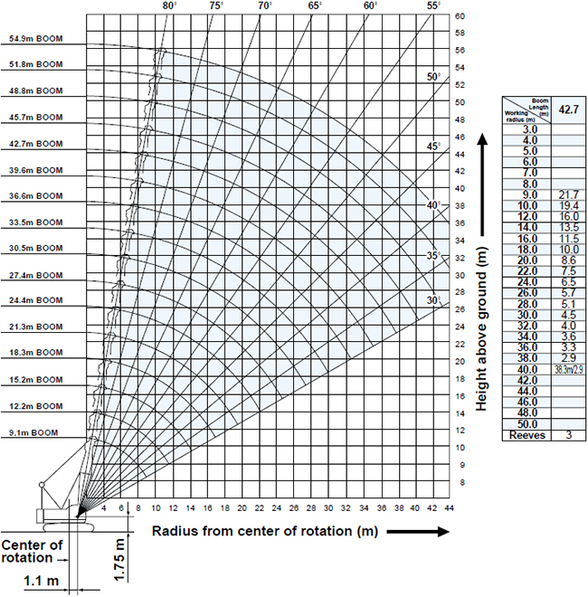

Рис. Г.2. График грузоподъемности крана KOBELCO RK-250
Приложение Д
Технические характеристики буровой машины Bauer BG28
Технические характеристики буровой машины приведены в таблице Д.1.
Таблица Д.1. – Технические характеристики Bauer BG28
| Параметр | Значение |
| Метод производства работ | Метод обсадных труб |
| Диаметр бурения, мм | 1000-1500 |
| Max внешний диаметр обсадных труб, мм | 1480 |
| Max глубина бурения, м | 45 |
| Усилие натяжения лебёдки, кгс | 6000 |
| Мах усилие извлечения обсадных труб, кгс | 83,400 |
| Усилие погружения обсадных труб, кгс | 26,000 |
| Модель двигателя | М11-С-А |
| Номинальная мощность двигателя, кВт/ч | 176 |
| Размеры в собранном виде (д/ш/в), мм | 15400/3180/3540 |
| Размеры в рабочем состоянии (д/ш/в), мм | 9360/3180/13300 |
| Общая масса с учётом всего навесного оборудования, кгс | 38000 |
Внешний вид буровой машины приведен на Рис Д.1.

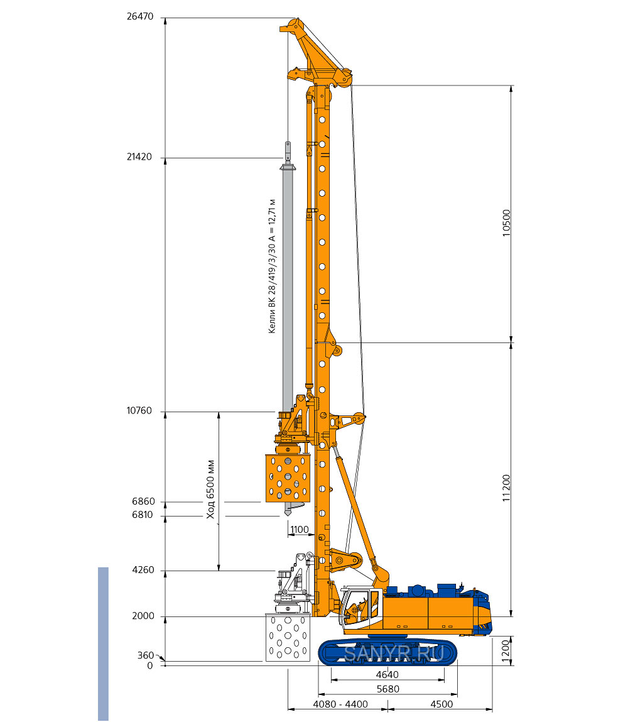

Рисунок Д.1. Буровая машина Bauer BG28
Приложение E
Технические характеристики крана SUMITOMO SCX-900
Технические характеристики крана приведены в таблице Е.1.
Таблица Е.1. – Технические характеристики крана KOBELCO RK-250
| Параметр | Значение |
| Эксплуатационная масса, кг | 82500 |
| Эксплуатационная мощность, кВт | 320,60 |
| Грузоподъёмность, кг | 900000 |
| Габаритные размеры (д/ш/в), мм | 6295/4990/3400 |
| Модель двигателя | Mitsubisi 8DC9-TL |
| Max длина стрелы, мм | 70000 |
| Объём топливного бака, л | 400 |
| Объём гидравлического резервуара, л | 1300 |
Общий вид крана приведен на Рис Е.1.

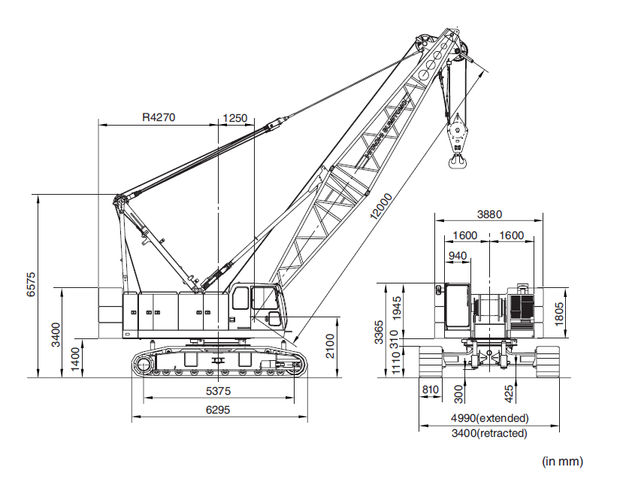

Рис. Е.1. кран SUMITOMO SCX-900
График грузоподъемности приведен на Рис Е.2.

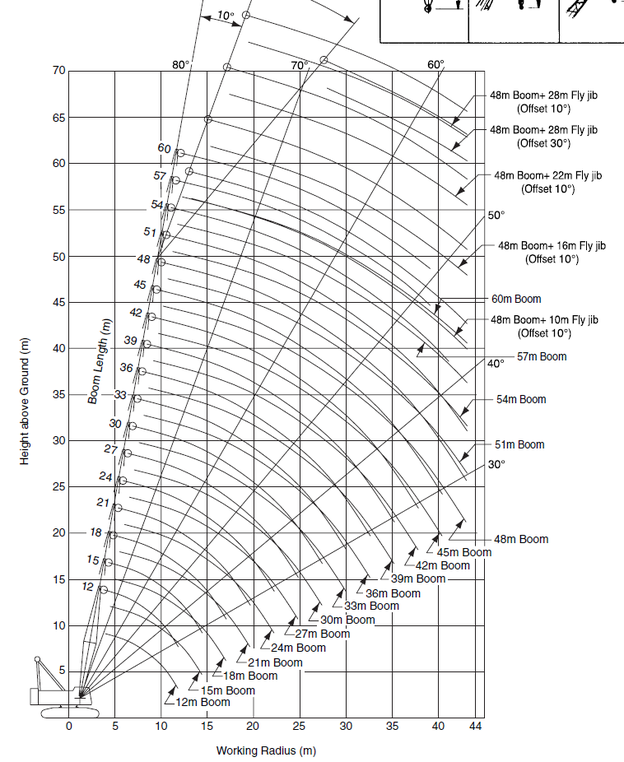

Рис. Е.2. График грузоподъемности крана SUMITOMO SCX-900
Приложение Ж
Технические характеристики самосвала КАМАЗ6520
Технические характеристики самосвала приведены в таблице З.1.
Таблица З.1. – Технические характеристики самосвала HINO FS1ELVD
| Параметр | Значение |
| Масса ТС, кг | 12750 |
| Грузоподъёмность, кг | 20000 |
| Двигатель | 740.63-400 (Евро-3) |
| Максимальная мощность, л.с. | 410 |
| Ёмкость топливного бака, л | 300 |
| Объём кузова, м3 | 12 |
| Угол разгрузки, градусов | 48 |
| Скорость подъёма кузова, сек | 20 |
| Скорость закрытия кузова, сек | 20 |
| Габаритные размеры (д/ш/в), мм | 7840/2520/3080 |
Внешний вид самосвала приведен на Рис .Ж 1

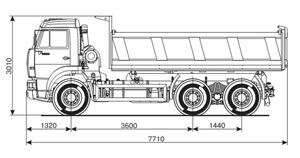

Рисунок Ж.1. Самосвал КАМАЗ6520
Приложение З
Технические характеристики автобетономешалки SHAANXI Shacman 6х4
Технические характеристики автобетономешалки приведены в таблице К.1.
Таблица К.1. – Технические характеристики SHAANXI Shacman 6х4
| Параметр | Значение |
| Снаряжённая масса, кг | 12800 |
| Полная масса, кг | 33500 |
| Двигатель | (Евро) WEICHAI WP 10.336E40 |
| Максимальная мощность, л.с. | 360 |
| Ёмкость топливного бака, л | 430 |
| Смесительный барабан TONG LI, м3 | 9 |
| Габаритные размеры (д/ш/в), мм | 9186/2500/3774 |
Внешний вид автобетономешалки приведен на Рис К.1.

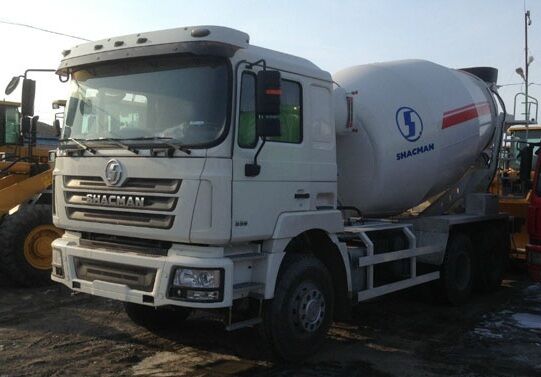

Рисунок К.1. Автобетономешалка Shacman 6х4
Приложение И
Технические характеристики седельного тягача HOWO A7
Технические характеристики седельного тягача приведены в таблице И.1.
Таблица Л.1. – Технические характеристики МАЗ64229
| Параметр | Значение |
| Модель | 64229 |
| Двигатель | ЯМЗ 238-Д |
| Мощность двигателя, л.с. | 330 |
| Топливный бак, л | 350 |
| Масса снаряженного транспортного средства, кг | 14700 |
| Габаритные размеры (д/ш/в), мм | 6540/2500/3160 |
Внешний вид седельного тягача приведен на Рис Л.1.
