antype,static

nlgeom,on ! Включение учета больших перемещений

! (геометрической нелинейности)

arcl,on ! Включение Arc-Length метода

nsub,50 ! Задание параметра NSUBST=50 для

! определения радиуса в Arc-Length методе как

! макс. значение нагрузки / NSUBSP

outres,all,all ! Запись всех выходных данных

! на всех шагах решения в базу данных

dk,1,ux,0,,,rotz ! Условия симметрии в вершине купола арки

dk,2,ux,0,,,uy,rotz ! Жесткая заделка опорной точки 2 арки

!f,1,fy,-vforce ! Задание сжимающей силы в верхней точке (1) купола

sfbeam,all,,pres,vpres ! Задание давления

/pbc,all,1 ! Показ всех граничных условий

/psf,pres,norm,1 ! Показ распределенных нагрузок

eplot ! Графический вывод конечно-элементной модели

solve ! Запуск на счет

finish

/post1 ! Обработка результатов построцессором post1

set,last ! Считывание результатов для последнего шага

pldisp,1 ! Изображение деформированного состояния,

! наложенного на недеформированное

finish

/post26 ! Обработка результатов построцессором post26

nsol,2,1,u,y ! Определение переменной номер 2 как

! вертикального перемещения uy в узле 1

abs,2,2 ! Переменная 2 := |переменная 2|

xvar,2 ! Выбор переменной номер 2 в качестве оси x

/axlab,x,Deflection ! Задание подписи Deflection под осью x

!prod,3,1,,,Force,,,2*vforce ! Умножение переменной 1 на 2*vforce

! для получения значений силы

! и присвоение переменной 1 метки Force

!/axlab,y,Force ! Задание подписи Force под осью y

/axlab,y,Pressure ! Задание подписи Force под осью y

prod,3,1,,,Pres,,,2*vpres ! Умножение переменной 1 на 2*vpres

! для получения значений давления

! и присвоение переменной 1 метки Pres

plvar,3 ! Вывод графика переменной 3 от 2

! (кривой "нагрузка-прогиб")

/output,f_r,res,,append

*vwrite

(1X,' Значения точек кривой "нагрузка-прогиб"')

prvar,2,3 ! Печать значений точек предыдущего графика

/output

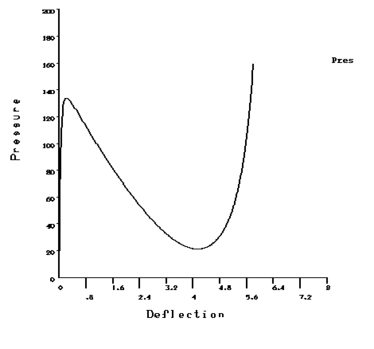

Результатами выполнения программы Buckl4.inp являются график равновесных состояний «нагрузка-прогиб» (Рис.5.3), где прогиб вычисляется в верхней точке купола, и значения точек этого графика в текстовом файле вывода <f_r>.res. По этим значениям находим, что величина критической нагрузки q, при которой происходит прохлопывание арки есть q=133.557 кГ/см², что достаточно близко к величине критической нагрузки q₁ , полученной по программе Buckl3.inp. (Такая близость результатов вовсе не характерна для задач устойчивости, в чем можно убедиться, проведя вычисления в программах Buckl3.inp и Buckl4.inp для сосредоточенной силы.) Считывая данные для подшагов до прохлопывния арки и после прохлопывания, можно получить на ANSYS графики масштабированных деформируемых состояний до (рис.5.2б) и после (рис.5.2в) хлопка.

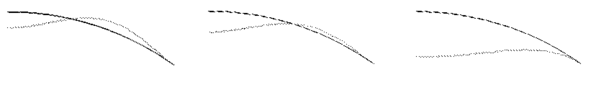

Рис. 5.2а. Рис. 5.2б. Рис. 5.3в.

Из сравнения рис.5.2а и 5.2в видно, что форма волнообразования, представленная на рис.5.2а после хлопка не реализуется.

Рис. 5.3.

Используя приведенные программы, аналогичным образом можно исследовать и другие задачи устойчивости деформируемых сред, в частности задачи о прохлопывании мембран и др. При этом необходимо выбрать подходящие КЭ ANSYS [13,14], убедившись что они обладают требуемыми для анализа устойчивости свойствами. Имея рабочие программы, можно также провести различные расчеты при варьировании входных параметров и убедиться в существенной зависимости получаемых результатов от параметров тонкостенности, пологости и др.

Л И Т Е Р А Т У Р А

1. Гроп Д. Методы идентификации систем. М.: Мир, 1979. 294с.

2. Эйкофф П. Основы идентификации систем управления. М.: Мир, 1975. 676с.

3. Ферстер Э., Ренц Б. Методы корреляционного и регрессионного анализа. М.: Финансы и статистика, 1983. 302с.

4. Хампель Ф., Рончетти Э., Рауссеу П. Робастность в статистике. М.: Мир, 1989. 512с.

5. Хьюбер Дж.П. Робастность в статистике. М.: Мир, 1984. 304с.

6. Вольмир А.С. Устойчивость деформируемых систем. М.: Наука, 1967.

7. Валишвилли Н.В. Методы расчета оболочек вращения на ЭЦВМ. М.: Машиностроение, 1976.

8. Григолюк Э.И., Кабанов В.В. Устойчивость оболочек. М.: Наука, 1978. 360с.

9. Статика и динамика сложных структур: Прикладные многоуровневые методы исследований / Вольмир А.С., Куранов Б.А., Турбаивский А.Т. М.: Машиностроение, 1989. 248с.

10. Галлагер Р. Метод конечных элементов. Основы. М.: Мир, 1984. 428с.

11. ANSYS. Basic Analysis Procedures Guide. Rel. 5.3. / ANSYS Inc. Houston, 1994.

12. ANSYS. Commands Reference. Rel. 5.3. / ANSYS Inc. Houston, 1994.

13. ANSYS. Elements Reference. Rel. 5.3. / ANSYS Inc. Houston, 1994.

14. ANSYS. Theory Reference. Rel. 5.3. Ed. P. Kothnke / ANSYS Inc. Houston, 1994.

15. ANSYS. Verification Manual. Rel. 5.3. / ANSYS Inc. Houston, 1994.
