Разработчик: Алексей Бузунов
Лаборатория виброакустических параметров
Центральное Специализированное Конструкторское Бюро
e-mail: buzunov@mail.vis.ru
Самара, 2001 г.
Определение акустического поля под
обтекателем ракеты - носителя
Программное обеспечение, в котором данный пример может быть выполнен | AutoSEA2 2.0.9 Demo version |
Дисциплина | Аэроакустика, аэроупругость |
Демонстрируются | Моделирование оболочки двойной кривизны, приложение аэроакустической нагрузки от пристеночного турбулентного слоя, расчеты уровня акустического давления под обтекателем, уровней вибрации оболочки обтекателя, работа с графиками, анализ эффективности звукопоглощающих конструкций |
Постановка задачи

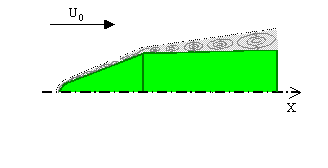

Ракета движется с околозвуковой скоростью U0 =300 м/c. В пристеночном турбулентном слое возникают пульсации давления звуковой частоты.
Необходимо определить спектр уровней звукового давления в пространстве под обтекателем и спектр виброускорений цилиндрической части обтекателя, а также оценить влияние звукопоглощающего покрытия на внутренней поверхности обтекателя.
Допущения – смотри Примечания к примеру.
Этапы решения.
Подготовка модели
1. Создание геометрии.
2. Задание свойств конструкции.
Решение
3. Задание возмущающего воздействия пограничного слоя.
4. Сборка модели.
5. Счет.
Анализ результатов
6. Вызов графика.
7. Использование процедуры «заморозки».
Изменение модели
8. Внедрение звукопоглощающего покрытия.
9. Повторный расчет.
10. Сопоставление результатов.
Примечания к примеру
Поэтапное решение задачи
Подготовка модели
1. Создание геометрии.
1.1 Создать новый файл:
Menu File New
1.2 В левой части окна Browser Window выбрать:
Geometry Nodes
Совет: Если окно Browser Window не видно, его можно выбрать через пункт меню Window. Если его и там нет – это значит, что оно было принудительно выключено. Тогда используйте пункт меню View Browser Window.
1.3 В правой части Browser Window появится таблица из 4-столбцов: номер (идентификатор) узла и три координаты.
1.4 Заполнить таблицу следующими значениями:
ID | X [m] | Y [m] | Z [m] |
1 | 0 | 0 | 0 |
2 | 2 | 0 | 1.2 |
3 | 2 | 0.7 | 1 |
4 | 2 | 1.1 | 0.4 |
5 | 2 | 1.2 | -0.1 |
6 | 2 | 0.4 | -1.1 |
7 | 2 | 1 | -0.7 |
8 | 2 | -0.7 | 1 |
9 | 2 | -1.1 | 0.4 |
10 | 2 | -0.2 | -1.1 |
11 | 2 | -0.8 | -0.8 |
12 | 2 | -1.1 | -0.2 |
13 | 5 | 2.4 | 0 |
14 | 5 | 1.3 | 2 |
15 | 5 | 2.2 | 0.9 |
16 | 5 | 0.9 | -2.2 |
17 | 5 | 2 | -1.3 |
18 | 5 | -1.3 | 2 |
19 | 5 | 0 | 2.4 |
20 | 5 | -2.2 | 0.9 |
21 | 5 | -1.7 | -1.7 |
22 | 5 | -0.5 | -2.3 |
23 | 5 | -2.3 | -0.5 |
24 | 14 | 1.3 | 2 |
25 | 14 | 0 | 2.4 |
26 | 14 | 2.2 | 0.9 |
27 | 14 | 2.4 | 0 |
28 | 14 | 0.9 | -2.2 |
29 | 14 | 2 | -1.3 |
30 | 14 | -1.3 | 2 |
31 | 14 | -2.2 | 0.9 |
32 | 14 | -2.3 | -0.5 |
33 | 14 | -0.5 | -2.3 |
34 | 14 | -1.7 | -1.7 |
Совет: Таблицу с узлами можно подготовить заранее в текстовом или в табличном редакторе, а затем вставить ее из буфера Windows.
1.5 Перейти в окно 3D.
Нажав кнопку
в меню окна выбрать изометрическое представление модели Isometric View. Чтобы вся модель отобразилась целиком, используйте пункт Fit.
1.6 Нажать кнопку
Вращая модель при помощи мыши с нажатой кнопкой, выбрать такой вид, чтобы узлы не перекрывались друг другом.
Совет: Для настройки вида можно использовать следующие кнопки:
1.7 Создание биконической части:
Нам потребуются два передних кольца узлов и узел-вершина.
В правой части окна программы нажать кнопку
В ответ на запрос Number of Loops (количество отрезков, из которых будет состоять образующая) ввести: 2
Нажать ОК.
Щелкнуть левой кнопкой мыши на первом выбранном узле. Затем, нажав и удерживая клавишу Shift, щелкнуть на узлах в очередности, показанной на схеме (на последнем узле необходимо щелкнуть при нажатых клавишах Ctrl+Shift, а неправильно указанные узлы можно отменить правой кнопкой мыши):
Примечание: рисунок взят из руководства к программе, число узлов не соответствует принятому в примере. Важно следующее: при переходе с «кольца» на «кольцо» первые (по очередности указания) точки всех «колец» должны находиться «друг над другом», а не в стороне – см. точки 1 и 7 на рисунке.
В появившемся окне в поле Name набрать: Conus. Нажать ОК.
Совет: Во время указания узлов можно использовать кнопки перемещения и вращения модели. Возврат к режиму указания осуществляется кнопкой
1.8 Задание цилиндрической части:
Потребуется кольцо оставшихся свободных узлов и заднее «кольцо» биконической поверхности.
Нажать кнопку
Щелкнуть левой кнопкой мыши на первом выбранном узле. Затем, нажав и удерживая клавишу Shift, щелкнуть на узлах в очередности, показанной на схеме (на последнем узле необходимо щелкнуть при нажатых клавишах Ctrl+Shift, а неправильно указанные узлы можно отменить правой кнопкой мыши):
Примечание: рисунок взят из руководства к программе, число узлов не соответствует принятому в примере. Важно следующее: начинать нужно с переднего «кольца».
В появившемся окне в поле Name ввести: Cylinder. Нажать ОК.
1.9 Задание торцевой панели:
Потребуется заднее кольцо узлов цилиндра.
Нажать кнопку
Щелкнуть левой кнопкой мыши на первом выбранном узле. Затем, нажав и удерживая клавишу Shift, щелкнуть на остальных узлах, обходя их по окружности. На последнем узле необходимо щелкнуть при нажатых клавишах Ctrl+Shift.
В появившемся окне в поле Name ввести: Torez. Нажать ОК.
В итоге получаем геометрическую модель оболочки:
1.10 Создание акустического объема под ГО:
Нажать кнопку
Щелкнуть левой кнопкой мыши на конусе. Затем, нажав и удерживая клавишу Shift, щелкнуть на цилиндрической части и, нажав Ctrl+Shift, – на торцевой крышке.
В появившемся окне в поле Name ввести: Volume. Нажать ОК.
1.11 Созданные ранее панели закрывают внутренний объем. Чтобы их визуально раздвинуть, можно использовать кнопку «Shrink 3D »:
