ПРАКТИЧЕСКИЕ ЗАДАНИЯ ПО КУРСУ «КПО МЕХАНИЧЕСКИХ РАСЧЕТОВ» К ГОС. ЭКЗАМЕНУ СПЕЦИАЛЬНОСТИ КМ.
Автор: Сметанников Олег Юрьевич, доц. каф ВМиМ, ПермГТУ. E-mail: sou@vmm.pstu.ac.ru
ПРАКТИЧЕСКИЕ ЗАДАНИЯ
по курсу
«КПО механических расчетов»
к гос. экзамену специальности КМ
Автор: Сметанников Олег Юрьевич
доц. каф ВМиМ, ПермГТУ
E-mail: sou@vmm.pstu.ac.ru
Пермский государственный технический университет
Кафедра вычислительной математики и механики
Пермь, 2000
ВАРИАНТ 1

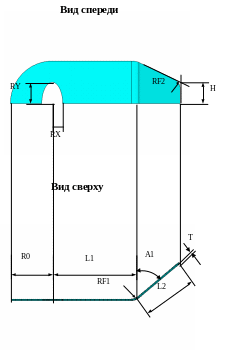

Построить геометрию показанного на рисунке пластинчатого кронштейна и разбить на оболочечные элементы заданной толщины. Размеры в сантиметрах и градусах указаны в таблице. Одно из отверстий (левое) имеет форму эллипса.
Рекомендуемые приемы: построение геометрии методом «снизу-вверх», повороты и перенос рабочего поля, локальные криволинейные системы координат, галтели между линиями и областями.
| R0 | RX | RY | H | RF1 | RF2 | L1 | L2 | A1 | T |
| 2 | 0.5 | 1 | 3 | 0.5 | 0.7 | 4 | 3 | 45 | 0.1 |
ВАРИАНТ 2

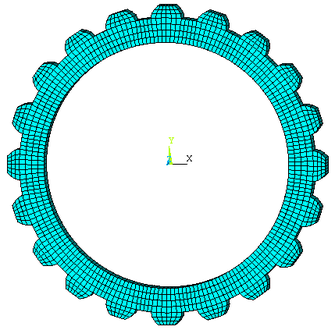

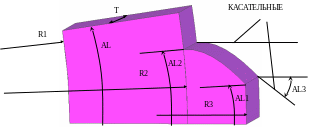

Построить геометрию и нанести объемную конечно-элементную сетку на зубчатое колесо с NN зубьями (рис. 1, 2).
Рекомендуемые приемы: цилиндрическая и декартова глобальные СК, операции создания линий, сплайнов, построения областей по КТ, нанесения регулярной плоской сетки, отражения, экструдирования, копирования, слияния номеров совпадающих узлов и КТ.
| NN | R1 | R2 | R3 | AL1 | AL2 | AL3 | T |
| 20 | 0.1 | 0.12 | 0.13 | AL/3 | 2*AL/3 | 45 град. | 0.02 |
ВАРИАНТ 3

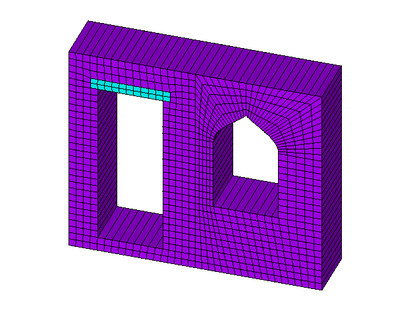

В части стены здания толщиной T имеется балконная дверь и оконный проем с аркой. Над дверью – бетонный вкладыш с характеристиками EB, VB.
Построить конечно-элементную сетку и отобразить распределение первого главного напряжения при нагружении собственным весом, если нижняя грань стены жестко закреплена.
Использовать регулярное разбиение правой половины конструкции со сгущением сетки в зонах концентрации напряжений и вблизи арки.
Здание сложено из кирпича с модулем Юнга ES , коэф. Пуассона VS и плотностью GS. Размеры вкладыша – BV x HV. Обозначения остальных размеров даны на рисунке. Все параметры – в системе СИ, угол – в градусах.
О
сновные приемы: построение геометрии «снизу-вверх», примитивы (прямоугольники, сплайны с заданным направлением касательных на концах, линии), деление области линиями, создание области по КТ, оверлэппинг, назначение атрибутов на области.
| H | 3 |
| B | 3.5 |
| HD | 2.3 |
| BD | 0.9 |
| H1 | 0.2 |
| B1 | 0.4 |
| HW | 1 |
| BW | 0.9 |
| H2 | 1 |
| B2 | 2 |
| HA | 0.5 |
| BV | 1.1 |
| HV | 0.15 |
| AL | 45 |
| ES | 5e9 |
| VS | 0.23 |
| EB | 10e9 |
| VB | 0.3 |
| T | 0.8 |
| GS | 2000 |
В
АРИАНТ 4

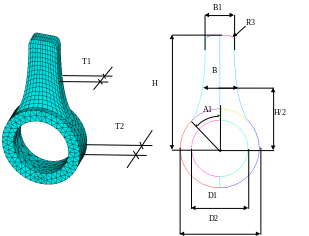

Кулачок на кольце с размерами, указанными на рисунке, разбить на объемные конечные элементы SOLID45. Для кулачка использовать регулярную разбивку, для кольца – свободную.
Построение геометрии начинать с плоской «половины» конструкции.
Основные приемы: примитивы (сектора полых кругов, сплайны), деление линии на несколько линий, галтели на линиях, построение области по КТ, копирование, экструдирование областей, склеивание объемов, отражение, склеивание номеров совпадающих узлов и КТ.
| H | 0.1 |
| B1 | 0.025 |
| B | 0.032 |
| H | 0.2 |
| D1 | 0.05 |
| D2 | 0.07 |
| R3 | 0.005 |
| A1 | 40 |
| T1 | 0.01 |
| T2 | 0.02 |
ВАРИАНТ 5
Круглая длинная стальная труба имеет пластиковое покрытие эллиптической формы. Внешний радиус трубы больше внутреннего радиуса оболочки на величину натяга DU. При монтаже трубу охлаждают так, чтобы она свободно входила в оболочку, которая при этом имеет нормальную температуру (0 С). Эксплуатационная температура конструкции – T1.
Определить максимальную величину первого главного напряжения в оболочке в условиях эксплуатации, вывести картину его распределения. Предварительно рассчитать температуру монтажного охлаждения трубы.
Свойства материалов обозначены, как Ei, Vi, Ali, i=1,2 (модули Юнга, коэф. Пуассона, ЛКТР соответственно). Индекс 1 соответствует трубе, 2 – покрытию.
На втором рисунке изображена 1/4 часть конструкции – расчетная схема. Использовать регулярную разбивку.
О
сновные приемы: локальная эллиптическая и сферическая СК, примитивы (линии), построение области по КТ, экструдирование областей, ограничения степеней свободы, связанные множества, объемная нагрузка (температура), выделение, графическое отображение результатов.
| T | .2 |
| R1 | 0.1 |
| R2 | 0.15 |
| R3 | 0.18 |
| R4 | 0.25 |
| DU | 0.1e-3 |
| E1 | 20e11 |
| E2 | 5e9 |
| V1 | 0.3 |
| V2 | 0.28 |
| AL1 | 5e-6 |
| AL2 | 80e-6 |
| T1 | 100 |
вариант 6

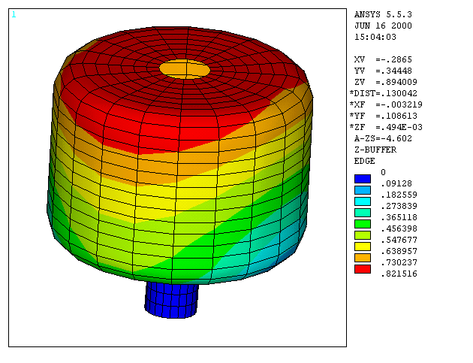

Осесимметричный корпус масляного фильтра с отверстиями в верхней и нижней частях имеет форму и размеры продольного сечения, показанные на первом рисунке.
Толщина оболочки – T.
Материал однороден, его свойства обозначены, как E1, V1, PL1 (модули Юнга, коэф. Пуассона, плотность соответственно).
Колокол жестко закреплен по нижнему отверстию.
Определить 4 первых частоты и отобразить графически первые 4 формы (линейно-упругая задача).
Использовать регулярную разбивку.
Основные приемы: примитивы (линии), галтели по линиям, экструдирование линий поворотом, ограничения степеней свободы, выделение, предварительный статический анализ, установка типа анализа (модальный) и его опций, графическое отображение результатов.
| H1 | .04 |
| H2 | 0.06 |
| H3 | 0.2 |
| R1 | 0.05 |
| R2 | 0.2 |
| R3 | 0.32 |
| R4 | 0.42 |
| T | 0.03 |
| E1 | 20.e11 |
| V1 | 0.3 |
| PL1 | 8.e3 |
ВАРИАНТ 7
Узкая балка (ПНС) переменной толщины (см.рис.) сделана из двух материалов с характеристиками Ei, Vi, Pli, Dmi, i=1,2 (модуль Юнга, коэф. Пуассона, плотность и коэффициент внутренего трения соответственно). Балка закреплена консольно, в начальном состоянии (t=0) изогнута в форме параболы 4-ой степени Uy(x)=(x/B)4*UMAX, а затем отпущена и свободно колеблется. Начальные скорости – нулевые.
П

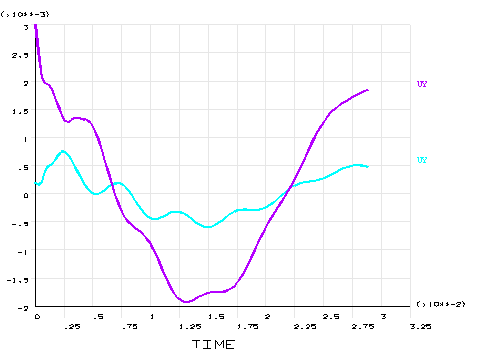

ровести полный нестационарный анализ и вывести графики зависимости от времени вертикального перемещения Uy в узлах на правом конце (x=B) и на середине (x=B/2) балки в течение одного периода первой собственной частоты. Построить анимацию по времени деформированной формы балки.
Для определения периода провести предварительный расчет первой собственной частоты.
Использовать регулярную разбивку.
Основные приемы: примитивы (сегментированные сплайны), построение области по КТ, ограничения степеней свободы, начальные условия в перемещениях для отдельных групп узлов, выделение, предварительный статический анализ, установка типа анализа (модальный, полный нестационарный) и его опций, графическое отображение результатов (построение графиков зависимости результатов от времени, анимация).
| H | 5e-3 |
| H2 | 2e-3 |
| H3 | 1.5e-3 |
| B | 0.4 |
| UMAX | 3e-3 |
| E1 | 1e11 |
| V1 | 0.3 |
| PL1 | 8e3 |
| DM1 | 1e-4 |
| E2 | 20e11 |
| V2 | 0.35 |
| PL2 | 8e3 |
| DM2 | 1e-4 |
1ВАРИАНТ 8
Упруго-пластическая осесимметричная деталь, форма осевого сечения которой показана на рисунке, осаживается сверху абсолютно жестким штампом без трения на величину UMAX. Нижняя грань жестко закреплена.
Построить диаграмму вертикальное усилие-перемещение верхней грани. При расчете учитывать геометрическую нелинейность задачи (большие деформации).
