Сметанников О. Ю. ANSYS 5.3. Задания для лабораторных работ

Задание 1

Провести расчет НДС конструкции, изображенной на рисунке.

Табл. 1. Параметры модели¹

№ вар.	Рис.	Тип НДС	E 10-6		D	B	H1	H2	R1	R2	XC	YC	P
1	1	ПДС	1000	0.3	-	10	5	3	1	-	1.5	2	1000
2	1	ПНС	10000	0.3	-	7	4	2	0.5	-	1	1	500
3	1	ПНС/Т	10000	0.25	0.2	7	4	1	0.75	-	1.5	1.5	300
4	2	ПДС	1000	0.3	-	20	5	3	1	-	-	2	1300
5	2	ПНС	10000	0.3	-	15	4	2	0.5	-	-	1	800
6	2	ПНС/Т	10000	0.25	0.1	15	4	1	0.75	-	-	1.5	700
7	3	ПДС	1000	0.3	-	5	1	-	10	10	-	-	600
8	3	ПНС	10000	0.3	-	8	1.5	-	12	11	-	-	750
9	3	ПНС/Т	10000	0.25	0.3	10	1	-	8	7	-	-	1500

Задание 2

Перевести узловую и элементную системы координат для всей сетки в цилиндрическую, связанную с центром отверстия. Провести все вычисления и проанализировать результаты в данной системе координат.

Произвести прочностной расчет (определить запас прочности) фронтона здания (см. рис. 1) р-элементным методом. На крыше лежит снег массы М кг. Толщина фронтона – D1, стены – D2. Прочность кирпича – SMAX. Плотность задать самостоятельно.

Особое внимание обратить на экономию машинных ресурсов с учетом симметрии конструкции. Продумать тип граничных условий.

Проверить выполнение силовых граничных условий по контуру чердачного окна и на крыше выбором соответствующих систем координат при отображении результатов.

№ вар.	10-6		B1	B2	B3	H1	H2	H3	R1	A	D1	D2	M	SMAX 10-3
1	10000	0.3	8	2	1	1	1	4	0.25	30	0.25	0.8	4000	8000
2	50000	0.3	7	1.5	0.8	1	1	4	0.3	45	0.1	1	5000	5000
3	1000	0.25	5	1	0.6	1	1	3.5	0.25	30	0.15	0.7	4500	3000
4	12000	0.3	9	2	1.2	1	1	3	0.3	45	0.18	0.75	3000	7000
5	16000	0.3	10	2.5	1	1	1	3.5	0.15	30	0.20	0.8	3500	4000
6	10000	0.25	8	1.5	0.8	1	1	1.5	0.5	35	0.3	0.1	6000	1000

ЗАДАНИЕ 3

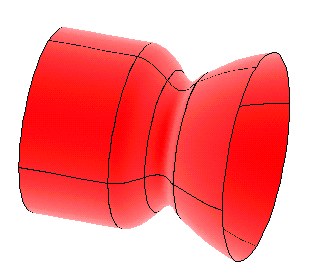

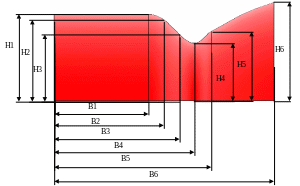

Решить задачу турбулентного адиабатического течения воздуха в осесимметричном сопле (см. рис.). Задано падение давления на выходе из сопла. Использовать сегментированные сплайны, регулярное разбиение на элементы, конкатенацию линий.

Размеры заданы в см, давление – в Па.

Задание 4
