Д

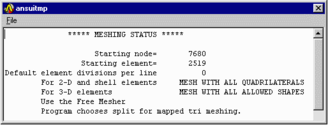

ля получения информации о количестве узлов и элементов,
используемых в модели, выполните:
U
tility MenuListStatusPreprocessorMeshing
Достройте модель до полной путем зеркального отображения относительно плоскости YZ:
Main MenuPreprocessorReflectAreasPick All
Plane of symmetry - Y-Z plane X
Items to be reflected - Areas and mesh
Existing areas will be - Copied
-
OK
При копировании и отражении твердотельных объектов их смежные узлы и ключевые точки, имея практически одинаковое положение в пространстве, не совпадают, что приводит к разрыву геометрических объектов. Для исключения такого явления производится операция "слияния" объектов, имеющих различие по координатам ниже установленного уровня (по умолчанию - 10-4). Выполните операцию "слияния":
Main MenuPreprocessorNumberung CtrlsMerge ItemsNodesApply
(Вам будет выдано предупреждение о необходимости произвести аналогичную операцию для ключевых точек)
Keypoints OK
Визуально проверьте распределение в конструкции элементов с одинаковыми номерами типов элементов и номерами материалов:
Utility MenuPlotCtrlsNumbering Elem/Attrib numbering - Elem Type num [Material numbers]
Numbering show with - Color only OK
Измените номер материала левого проводника (это делается для удобства селектирования группы элементов):
-
Визуализируйте области:
ANSYS Utility MenuPlotAreas
-
Селектируйте элементы, принадлежащие области левого проводника:
ANSYS Utility MenuSelectEntitiesAreas – By Num/Pick Apply укажите курсором область левого
проводникаустановите в меню Elements – Attached to – Areas OK
Визуализируйте сеточное разбиение
ANSYS Utility MenuPlotElements (Вы увидите только элементы левого проводника)
-
Измените атрибуты:
Main MenuPreprocessor-Modeling- Move/Modify-Elements- Modify AttribPick All
Attribute to change - Material MAT
New attribute number - 3 OK
-
Восстановите активность всех объектов:
ANSYS Utility MenuSelect Everything
( Для удобства визуального обзора сеточного разбиения вызовите меню
ANSYS Utility MenuPlotCtrlsPan Zoom RotateBox Zoomи при помощи мышки выделите желаемую область./
Сохраните промежуточную базу данных Вашей задачи
ANSYS Utility MenuFileSave asв открывшемся окне укажите имя файла с расширением db (например, Elsa.db) OK
Для того, чтобы начать после перерыва решение задачи с этого места выполните чтение базы данных:
ANSYS Utility MenuFileResum fromв открывшемся окне укажите имя файла базы данныхOK
ANSYS Utility MenuPlotElements )
Задание граничных условий и нагружения
Введите в командной строке параметры нагрузки:
I1=100 Enter - Общий ток через сечение правого проводника, А
Fi1=0 Enter - Общая фаза тока правого проводника, град.
I2=100 Enter - Общий ток через сечение левого проводника, А
Fi2=180 Enter - Общая фаза тока левого проводника, град.
Omz=50 Enter - Частота тока, Гц
Задайте вычисление периодических функций от аргумента в градусах
ANSYS Utility MenuParametersAngular UnitDegreeOK
Выделите область правого проводника:
ANSYS Utility MenuSelectEntitiesAreas – Num/PickOKукажите курсором на область правого проводникаOK
Выделите все элементы правого проводника, принадлежащие этой области
ANSYS Utility MenuSelectEntitiesElements - Attached to Areas / From FullApply
Выделите все узлы принадлежащие этим элементам
N
odes – Attached to : отметьте Elements / From Full OK
Вы можете проверить правильность селектирования объектов: ANSYS Utility MenuPlotElements (Nodes)
Задайте связь вольтовых степеней свободы узлов проводника
(что означает их равенство)
Main Menu>Preprocessor>Coupling/CeqnCouple DOFs Pick All
В
открывшемся окне установите:
Set reference number - 1
Degree-of-freedom label - VOLT OK
Вычислите площадь селектированой области (правого проводника):
Main MenuPreprocessor-Modeling- OperateCalc Geom ItemsOf AreasOK
З
акройте информационное окно.
Присвойте значение площади параметру AREA1:
ANSYS Utility MenuParametersGet Scalar Dataв открывшемся окне выделите
Model data - Areas OK введите:
Name of parameter to be defined - Area1
Area data to be retrieved - Area OK
В
ычислите начальную плотность тока в проводнике, введя в командной строке:
Deni1=I1/Area1 Enter
Задайте начальную плотность тока в проводнике
M

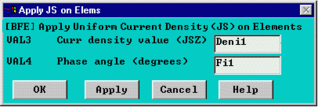

ain MenuPreprocessor LoadsApply-Magnetic- Excitation-Curr Density- On Elements Pick All введите в открывшемся окне:
Curr density value (JSZ) - Deni1
Phase angle (degrees) - Fi1 OK
Восстановите действие всех объектов
ANSYS Utility MenuSelectEverything
Повторите эти операции для второго (левого) проводника.
Выделите область левого проводника:
ANSYS Utility MenuSelectEntitiesAreas – Num/PickOKукажите курсором область левого проводникаOK
Выделите все элементы левого проводника принадлежащие этой области
ANSYS Utility MenuSelectEntitiesElements - Attached to Areas / From FullApply
Выделите все узлы принадлежащие этим элементам
Nodes – Attached to : отметьте Elements / From Full OK
Задайте связь вольтовых степеней свободы узлов проводника
(что означает их равенство)
Main menu>Preprocessor>Coupling/CeqnCouple DOFs Pick All
В открывшемся окне установите:
Set reference number - 2
Degree-of-freedom label - VOLT OK
Вычислите площадь селектированой области (правого проводника):
Main MenuPreprocessor-Modeling- OperateCalc Geom ItemsOf AreasOK
Закройте информационное окно.
Присвойте значение площади параметру AREA2:
ANSYS Utility MenuParametersGet Scalar Dataв открывшемся окне выделите
Model data - Areas OK введите:
Name of parameter to be defined - Area2
A
rea data to be retrieved - Area OK
Проверьте правильность задания параметров:
A
NSYS Utility MenuParameters Scalar Parameters Close
Вычислите начальную плотность тока в проводнике, введя в командной строке:
Deni2=I2/Area2 Enter
Задайте начальную плотность тока в проводнике
Main MenuPreprocessor LoadsApply-Magnetic- Excitation-Curr Density- On Elements Pick All введите в открывшемся окне:
Curr density value (JSZ) - Deni2
Phase angle (degrees) - Fi2 OK
Восстановите действие всех объектов
ANSYS Utility MenuSelect Everything
Выберите узлы, принадлежащие внешнему радиусу расчетной области
Utility MenuSelectEntitesNodes – Exterior OK
П
роверьте правильность селектирования узлов
ANSYS Utility MenuPlotNodes
Присваиваем узлам находящимся на внешнем радиусе свойство бесконечно удаленной границы
Main MenuSolutionLoadsApply-MagneticFlag-Infinite Surf- on nodes
Н
ажмите Pick All
M
ain MenuSolutionLoadsApply-Magnetic- Boundary-Vectior Poten-
On nodesотметьте курсором несколько узлов на внешней границе ОК
DOFs to be consrained - выделите AZ OK
Восстановите действие всех объектов
ANSYS Utility MenuSelect Everything
Перейдите в меню решателя
Main MenuSolution
Выберите тип анализа (гармонический) и опции:
Main MenuSolution-Analysis Type- New AnalysisHarmonic OK
M
ain MenuSolutionAnalysis Option : Solution method - Full
DOF printout format - Real+imagining OK
В открывшемся окне выберите тип решателя и точность (для текущей задачи оставьте Frontal solver)
Задайте диапазон и шаг исследуемых частот:

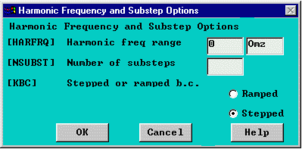

M ain MenuSolution-Load Step Opts- Time/FrequencFreq and Substps
Установите Harmonic freq range - Omz
Stepped or ramped b.c. - Stepped OK
Запустите задачу на решение
Main MenuSolution-Solve- Current LS
Закройте окно листинга, OK
После появления сообщения “Solution is Done” нажмите Close в этом окне
П
росмотр результатов расчета - Постпроцессинг
Войдите в постпроцессор
Main MenuGeneral PostProc
Так как решение содержит две составляющих, установите, какую из них Вы желаете просмотреть (например, реальную часть):
M
ain MenuGeneral PostProc -Read Results- By Load Step установите в окне “Real or Imaginary part” - Real part OK

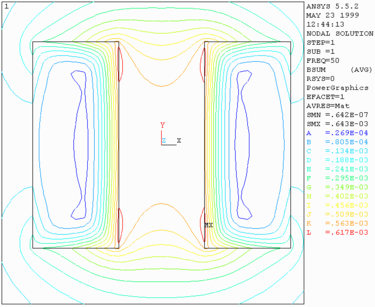

Постройте распределение магнитной индукции В:
Main MenuGeneral PostProcPlot Result-Contur Plot- Nodal Solu установите в поле “Item to be contoured” : Flux&Gradient - MagFluxDens BSUM OK
П
римечание:Если Вы хотите получить результаты в виде изолиний, а не сплошной заливки, установите:
A NSYS Utility MenuPlotCtrlsDevice OptionsVector mode <wireframe> - ON
Для визуализации распределения токов (реальной части) в проводниках выполните:
-
Выделите элементы проводников
Utility MenuSelectEntitesElements – By Attributes: Material num наберите в окне 2,3 OK
-
Визуализируйте распределение
Main MenuGeneral PostProcPlot Result-Contur Plot- Element SoluCurrent Density - Total JTSUM OK
Примечание:
Для детального просмотра результатов можно воспользоваться меню масштабирования и обзора объекта (ANSYS Utility Menu PlotCtrls Pan Zoom Rotate)
Для расчета потерь в выделенной группе элементов (в данном случае в обоих проводниках) выполните:
M
ain MenuGeneral PostProcElec&Mag CalcPower LossOK

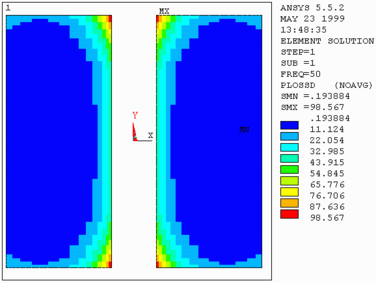

Постройте картину распределения потерь по сечениям проводников:
Main MenuGeneral PostProcElem TablItem to be plotted - PLOSSD OK
В
ы можете самостоятельно (поэлементно) вычислить любую интересующую Вас величину и произвести над ней необходимые математические операции. Ниже для примера по реальной и мнимой частям вычислено распределение амплитуды плотности тока.
Установите просмотр реальной части решения:
Main MenuGeneral PostProc -Read Results- By Load Step установите в окне “Real or Imaginary part” - Real part OK
Создайте таблицу элементных результатов реальной части плотности тока:

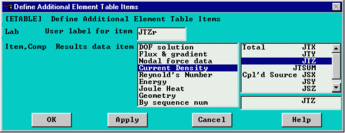

Main MenuGeneral PostProcElement TableDefine Table Addустановите в открывшемся окне:
User label for item - JTZr
R esult data item - Current Density Total JTZ OKClose
