Установите просмотр мнимой части решения:
Main MenuGeneral PostProc -Read Results- By Load Step установите в окне “Real or Imaginary part” - Imaginary part OK
Создайте таблицу элементных результатов мнимой части плотности тока:
Main MenuGeneral PostProcElement TableDefine Table Addустановите в открывшемся окне:
User label for item - JTZi
Result data item - Current Density Total JTZ OKClose
П
оследовательно вычислите таблицы результатов квадратов реальной и мнимой частей плотности токов:
Main MenuGeneral PostProcElement TableMultiply
User label for result - JTZr2 (имя новой таблицы)
1
st Factor - 1
1 st Element table item - JTZr
2 st Factor - 1
2 st Element table item - JTZr Apply
Main MenuGeneral PostProcElement TableMultiply
User label for result - JTZi2 (имя новой таблицы)
1 st Factor - 1
1 st Element table item - JTZi
2 st Factor - 1
2 st Element table item - JTZi OK
Вычислите сумму элементов таблиц:
M
ain MenuGeneral PostProcElement TableAdd Items
User label for result - JTZ2
1 st Factor - 1
1 st Element table item - JTZr2
2 st Factor - 1
2 st Element table item - JTZi2 OK
Вычислите корень квадратный из каждого члена таблицы результатов для получения абсолютной величины плотности тока в элементе:
Main MenuGeneral PostProcElement TableExponentiate
User label for result - AJTZ
1 st Element table item - JTZ2
1 st Exponent - 0.25
2 st Element table item - JTZ2
2 st Exponent - 0.25 OK
Удалите не нужные промежуточные таблицы элементных данных:
M
ain MenuGeneral PostProcElement TableDedine Tableвыделите имя таблицыDelete OK

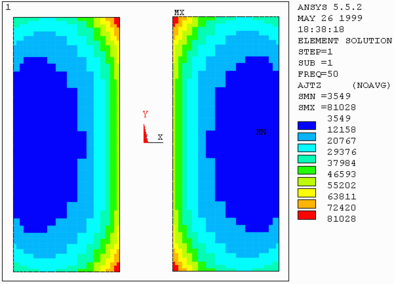

Постройте распределение амплитуды плотности токов по элементам:
Main MenuGeneral PostProcElement TablePlot Elem Table
Item to be plotted - AJTZ OK
Выйдите из программы
Utility Menu File Exit Quit No Save OK
25
Представительство CAD FEM GmbH в СНГ, 107497, Москва, Щелковское шоссе, 77, офис 1703
Тел.: (095) 468-8175 Тел./Факс: (095) 913-2300 e-mail: cadfem@online.ru http://www.cadfem.ru
