TZ_SW_NOV100 (1031961)
Текст из файла
- 0 -
ТЗ.0133.461
Утверждаю
Ковалев Л.К.
Программное обеспечение установки НОВ100-АГ
Техническое задание
Т
З.13.55.0001 01
Листов 1056
Согласовано
Рябов В. Т.
Гусев С. И
Александрин А. П.
Панов Р. А.
2006
Литера
СОДЕРЖАНИЕ
1. Введение 6
2. Основание для разработки 7
3. Назначение разработки 8
3.1. Функциональное назначение 8
3.2. Эксплуатационное назначение 8
4. Требования к программе или программному изделию 10
4.1. Требования к функциональным характеристикам 10
4.2. Требования к надежности 11
4.3. Условия эксплуатации 11
4.4. Требования к составу и параметрам технических средств 11
4.5. Требования к информационной и программной совместимости 13
4.6. Требования к маркировке и упаковке 13
4.7. Требования к транспортированию и хранению 13
4.8. Специальные требования 13
5. Требования к программной документации 14
6. Технико-экономические показатели 15
7. Стадии и этапы разработки 16
8. Порядок контроля и приёмки 17
9. Устройство установки НОВ100-АГ и её функционирование 18
9.1. Общее описание установки НОВ100-АГ 18
9.2. Система загрузки ZGR 22
9.3. Система «Камера технологическая» KT 23
9.4. Система приемки продукта SPP 26
9.5. Система подачи горячей воды SGV 32
9.6. Система откачки VS 35
9.7. Система охлаждения OHL 37
9.8. Система слива конденсата SSC 38
9.9. Пневмосистема установки 39
9.9.1. Компрессорная станция КМР 39
9.9.2. Пневмосистема дозатора PSD 40
9.9.3. Пневмосистема откачки- разгрузки PSOR 41
9.10. Система электропитания SEP 44
9.11. Система управления SU 45
10. Общие требования к программному обеспечению установки НОВ100-АГ 46
10.1. Функционирование ПО установки НОВ100-АГ 46
10.2. Разделение функций между ПО рабочего места оператора и ПО МИУ 48
10.3. Режимы работы программного обеспечения установки НОВ100-АГ 49
11. Требования к программному обеспечению рабочего места оператора 52
11.1. Общие положения 52
11.2. Автономный режим 53
11.3. Ручной режим 53
11.4. Режим запуска 53
11.5. Стационарный режим 57
11.6. Режим остановки 57
11.7. Вывод информации о технологическом процессе на экран 60
11.8. Управление технологическим процессом со стороны оператора 63
11.9. Отчёт о функционировании системы управления 64
11.10. Нештатные ситуации 65
11.11. Порядок передачи информации в ПО МИУ 65
11.12. Справочная информация 66
12. Требования к программному обеспечению МИУ 67
12.1. Общие положения 67
12.2. Управление клапанами 69
12.3. Автономные процессы управления МИУ 71
12.3.1. Терминология и соглашения при описании процессов управления МИУ 71
12.3.2. Работа пневмоцилиндров 72
12.3.3. Откачка конденсата 74
12.3.4. Работа ворошителя системы приёмки продукта 75
12.3.5. Переключение бункеров с приёмки на выгрузку 76
12.3.6. Приостановка движения продукта 77
12.3.7. Восстановление движения продукта 77
12.3.8. Управление работой системы приёмки продуктов 78
12.4. Автономные процессы контроля нештатных ситуаций 78
12.4.1. Контроль давления газа на входе форвакуумного насоса FVN1 79
12.4.2. Контроль давления воды на входе в форвакуумный насос FVN1 79
12.4.3. Контроль давления газа на входе насоса FVN2 79
12.4.4. Контроль температуры выхлопа форвакуумного насоса FVN1 79
12.4.5. Контроль вакуума в технологической камере 80
12.4.6. Контроль пневмосистемы дозатора 80
12.4.7. Контроль пневмосистемы откачки-разгрузки 81
12.5. Автономный процесс «Расчёт расхода воды и тепла МИУ 4» 81
12.6. Режимы ПО МИУ 82
12.7. Выполнение команд ПО рабочего места оператора 82
12.8. Порядок передачи информации в сеть 82
12.9. Сообщения ПО МИУ 83
12.10. Получение сообщения об уставках 84
13. Требования к программному обеспечению установки новой версии программного обеспечения рабочего места оператора 85
Приложение 1. Сообщения программного обеспечения 86
Приложение 2. Нештатные ситуации 88
Приложение 3. Команды 90
Приложение 4. Уставочная информация 95
Приложение 5. Состав сообщений о состоянии МИУ 101
Приложение 6. Клапаны 105
Перечень сокращений 106
1. Введение 6
2. Основание для разработки 7
3. Назначение разработки 8
3.1. Функциональное назначение 8
3.2. Эксплуатационное назначение 8
4. Требования к программе или программному изделию 10
4.1. Требования к функциональным характеристикам 10
4.2. Требования к надежности 11
4.3. Условия эксплуатации 11
4.4. Требования к составу и параметрам технических средств 11
4.5. Требования к информационной и программной совместимости 13
4.6. Требования к маркировке и упаковке 13
4.7. Требования к транспортированию и хранению 13
4.8. Специальные требования 13
5. Требования к программной документации 14
6. Технико-экономические показатели 15
7. Стадии и этапы разработки 16
8. Порядок контроля и приёмки 17
9. Устройство установки НОВ100-АГ и её функционирование 18
9.1. Общее описание установки НОВ100-АГ 18
9.2. Система загрузки ZGR 22
9.3. Система «Камера технологическая» KT 23
9.4. Система приемки продукта SPP 26
9.5. Система подачи горячей воды SGV 32
9.6. Система откачки VS 35
9.7. Система охлаждения OHL 37
9.8. Система слива конденсата SSC 38
9.9. Пневмосистема установки 39
9.9.1. Компрессорная станция КМР 39
9.9.2. Пневмосистема дозатора PSD 40
9.9.3. Пневмосистема откачки- разгрузки PSOR 41
9.10. Система электропитания SEP 44
9.11. Система управления SU 45
10. Общие требования к программному обеспечению установки НОВ100-АГ 46
10.1. Функционирование ПО установки НОВ100-АГ 46
10.2. Разделение функций между ПО рабочего места оператора и ПО МИУ 48
10.3. Режимы работы программного обеспечения установки НОВ100-АГ 49
11. Требования к программному обеспечению рабочего места оператора 52
11.1. Общие положения 52
11.2. Автономный режим 53
11.3. Ручной режим 53
11.4. Режим запуска 53
11.5. Стационарный режим 57
11.6. Режим остановки 57
11.7. Вывод информации о технологическом процессе на экран 60
11.8. Управление технологическим процессом со стороны оператора 63
11.9. Отчёт о функционировании системы управления 64
11.10. Нештатные ситуации 65
11.11. Порядок передачи информации в ПО МИУ 65
11.12. Справочная информация 66
12. Требования к программному обеспечению МИУ 67
12.1. Общие положения 67
12.2. Управление клапанами 69
12.3. Автономные процессы управления МИУ 71
12.3.1. Терминология и соглашения при описании процессов управления МИУ 71
12.3.2. Работа пневмоцилиндров 72
12.3.3. Откачка конденсата 74
12.3.4. Работа ворошителя системы приёмки продукта 75
12.3.5. Переключение бункеров с приёмки на выгрузку 76
12.3.6. Приостановка движения продукта 77
12.3.7. Восстановление движения продукта 77
12.3.8. Управление работой системы приёмки продуктов 78
12.4. Автономные процессы контроля нештатных ситуаций 78
12.4.1. Контроль давления газа на входе форвакуумного насоса FVN1 79
12.4.2. Контроль давления воды на входе в форвакуумный насос FVN1 79
12.4.3. Контроль давления газа на входе насоса FVN2 79
12.4.4. Контроль температуры выхлопа форвакуумного насоса FVN1 79
12.4.5. Контроль вакуума в технологической камере 80
12.5. Автономный процесс «Расчёт расхода воды и тепла МИУ 4» 80
12.6. Режимы ПО МИУ 81
12.7. Выполнение команд ПО рабочего места оператора 81
12.8. Порядок передачи информации в сеть 81
12.9. Сообщения ПО МИУ 82
12.10. Получение сообщения об уставках 83
13. Требования к программному обеспечению установки новой версии программного обеспечения рабочего места оператора 84
Приложение 1. Сообщения программного обеспечения 85
Приложение 2. Нештатные ситуации 87
Приложение 3. Команды 89
Приложение 4. Уставочная информация 94
Приложение 5. Состав сообщений о состоянии МИУ 100
Приложение 6. Клапаны 104
Перечень сокращений 105
-
Введение
-
Программное обеспечение установки НОВ100-АГ обозначается ПО НОВ100-АГ.
-
ПО НОВ100-АГ применяется для управления установкой НОВ100-АГ и используется только вместе с установкой.
-
Основание для разработки
2.1. Документ, на основании которого ведется разработка -
договор №18-10-LIT от 30 ноября 2005 г.
2.2. Организация, утвердившая этот документ -
ООО «НЭО «Эльтрон»;
2.3. Наименование темы разработки - «ЭКОС»
-
Назначение разработки
-
Функциональное назначение
-
3.1.1. ПО НОВ100-АГ состоит из следующих компонентов:
-
Программное обеспечение рабочего места оператора;
-
Программное обеспечение МИУ состоит из четырёх компонент: по одной на каждый МИУ.
-
Программное обеспечение установки ПО рабочего места оператора
3.1.2. ПО НОВ100-АГ предназначено для управления установкой НОВ100-АГ с помощью оператора. ПО НОВ100-АГ выполняет следующие функции.
-
Обеспечивает автоматическое управление технологическим процессом установки НОВ100-АГ;
-
Обеспечивает мониторинг технологического процесса;
-
Обеспечивает возможность управления технологическим процессом со стороны оператора;
-
Обеспечивает настройку процесса управления с помощью оператора;
-
Формирует отчёт о действиях оператора и системы управления, а также о функционировании технологического процесса и нештатных ситуациях. Обеспечивает просмотр отчёта;
-
Обеспечивает анализ и выдачу сообщений оператору о нештатных ситуациях;
-
Обеспечивает установку программного обеспечения НОВ100-АГ.
-
Эксплуатационное назначение
3.2.1. ПО НОВ100-АГ эксплуатируется в составе следующего оборудования:
-
IBM PC совместимый компьютер на рабочем месте оператора;
-
Контроллеры автоматического управления установкой НОВ100-АГ (МИУ1, МИУ 2, МИУ3, МИУ 4).

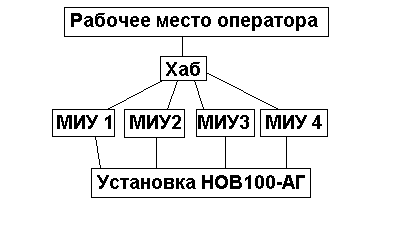

3.2.2. Структура взаимодействия компонентов ПО НОВ100-АГ и установки НОВ100-АГ приведена на рисунке 1.
Структура взаимодействия компонентов ПО НОВ100-АГ и установки НОВ100-АГ
Рисунок 1.
-
Требования к программе или программному изделию
-
Требования к функциональным характеристикам
-
4.1.1. Общие требования к функциональным характеристикам ПО установки НОВ100-АГ приведены в «10. Общие требования к программному обеспечению установки НОВ100-АГ», в частности краткое описание функциональных характеристик приведено в подразделе «10.1. Функционирование ПО установки НОВ100-АГ». Требования к функциональным характеристикам ПО рабочего места оператора приведены в разделе «11. Требования к программному обеспечению рабочего места оператора». Требования к функциональным характеристикам ПО МИУ приведены в разделе «12. Требования к программному обеспечению МИУ». Требования к функциональным характеристикам ПО установки новой версии ПО рабочего места оператора приведены в разделе «13. Требования к программному обеспечению установки новой версии программного обеспечения рабочего места оператора».
Установка новой версии ПО МИУ проводится в соответствии с технологией Xilinx.
В случае расхождения требований к программному обеспечению заданных в разделе 9 и в разделах 10-13 должны выполняться требования разделов 10-13.
4.1.2. В данном документе используются следующие соглашения о терминах.
4.1.2.1. Уставкой называется переданная из ПО рабочего места в ПО МИУ информация о параметре функционирования ПО МИУ. Значения уставок задаётся оператором. Если уставка не задана оператором, то используется значение по умолчанию. Параметр, заданный уставкой, действует до конца работы МИУ либо до установки нового параметра. Список всех уставок приведён в «Приложение 4. Уставочная информация».
4.1.2.2. Командой называется информация, выдаваемая из ПО рабочего места или из ПО МИУ в ПО МИУ, по получению которой ПО МИУ, для которой предназначена команда, выполняет действия, обусловленные данной командой. Команды могут выдаваться автоматически или оператором. Список всех команд ПО рабочего места приведён в «Приложение 4. Уставочная информация».
-
Требования к надежности
4.2.1. ПО НОВ100-АГ должно предусматривать следующие функции для обеспечения надёжности при перезапуске одной или обоих компонентов ПО НОВ100-АГ.
4.2.1.1. ПО НОВ100-АГ должно обеспечивать автоматическое восстановление режима функционирования ПО МИУ после перезапуска на основании информации, полученной от ПО рабочего места оператора и от аппаратуры ПО НОВ100-АГ.
