11.6.2. В режиме остановки ПО рабочего места оператора осуществляются одновременно последовательности операций приведённые в пунктах 11.6.3.-11.6.6. Режим остановки завершается по завершению всех последовательностей операций, после чего ПО рабочего места оператора переходит в ручной режим. По переходу в режим остановки ПО рабочего места оператора выдаёт сообщение «Переход в режим остановки».

11.6.3. ПО рабочего места оператора выполняет следующие операции по управлению системой загрузки.

1. ПО рабочего места оператора выдаёт команды «Выключить мацератор», «Выключить насос загрузки».

2. Через 5 минут (когда винтовой конвейер освободится) ПО рабочего места оператора выдаёт команды «Выключить привод винтового транспортера», «Остановить работы пневмоцилиндров».

3. Команда «Выключить привод конвейера технологической камеры» ПО рабочего места оператора выдаёт сразу по переходу на данный шаг во всех случаях, кроме случая перехода в режим остановки по команде «Перейти в ручной режим». В последнем случае ПО рабочего места оператора выдаёт данную команду через промежуток времени T_MK_off, определяемый следующим образом.

Длина конвейера L считается равной 42м. Скорость конвейера V равна

Где UST_VC – уставка скорости конвейера технологической камеры,

- шаг скорости конвейера.

11.6.4. В режиме остановки ПО рабочего места оператора дожидается команды «Выключить привод конвейера технологической камеры», после чего выполняет следующие операции по управлению системой приёмки продукта.

1. ПО рабочего места оператора выдает команду «Выключить винтовой конвейер 1 выгрузки».

2. ПО рабочего места оператора дожидается освобождения выгружаемого бункера после чего выдает команду «Выключить привод ворошителя #» и запускает автономный процесс «Переключение бункеров с приёмки на выгрузку» (см. П.12.3.5).

3. ПО рабочего места оператора дожидается освобождения выгружаемого бункера после чего выдает команду «Выключить привод ворошителя #».

4. ПО рабочего места оператора выдает команду «Выключить винтовой конвейер 2 выгрузки».

5. ПО рабочего места оператора закрывает клапаны откачки бункеров 1 и 2.

6. После закрытия данных клапанов ПО рабочего места оператора выключает форвакуумный насос FVN2, и открывает натекатель заполняемого бункера.

7. ПО рабочего места оператора выдаёт сообщение «Система приёмки продукта остановлена».

11.6.5. В режиме остановки ПО рабочего места оператора одновременно выполняет последовательности операций по остановке откачки и остановке вакуумного агрегата. Данные последовательности операций выполняются в рамках управления системой откачки.

11.6.5.1. ПО рабочего места оператора выполняет нижеприведённую последовательность операций по остановке системы откачки.

1. ПО рабочего места оператора закрывает клапан основной откачки

2. После закрытия клапана основной откачки ПО рабочего места оператора выдаёт сообщение «Напустить воздух в конденсор?».

3. ПО рабочего места оператора ожидает одной из двух команд оператора. Если получена команда «Воздух в конденсор не напускать», то данная последовательность операций завершается. Если получена команда «Воздух в конденсор напускать», то ПО рабочего места оператора открывает натекатель конденсора. По завершению операции ПО рабочего места оператора выдаёт сообщение «Система откачки остановлена».

11.6.5.2. ПО рабочего места оператора выполняет нижеприведённую последовательность операций по остановке вакуумного агрегата VA1.

1. ПО рабочего места оператора выдаёт команду на выключение форвакуумного насоса FVN1.

2. ПО рабочего места оператора открывает натекатель конденсора.

3. ПО рабочего места оператора выдаёт сообщение «Водоснабжение вакуумного агрегата VA1:Заткройте кран KL2».

4. ПО рабочего места оператора ожидает команды «Кран KL2 закрыт».

11.6.6. В режиме остановки ПО рабочего места оператора выполняет следующие операции по управлению системой слива конденсата.

1. ПО рабочего места оператора закрывает клапаны KP1 и KP2.

2. ПО рабочего места оператора выключает насос откачки конденсата и выдаёт сообщение «Выданы команды на остановку системы слива конденсата».

1. Вывод информации о технологическом процессе на экран

11.7.1. Информация о технологическом процессе выводится на графически представленную схему установки НОВ100-АГ. На схеме представляются все системы, описанные в разделе 9, на компоненты которых СУ выдаёт управляющие сигналы или от которых принимает сигналы. Компоненты, информация о состоянии которых не получена от МИУ, изображаются серым цветом.

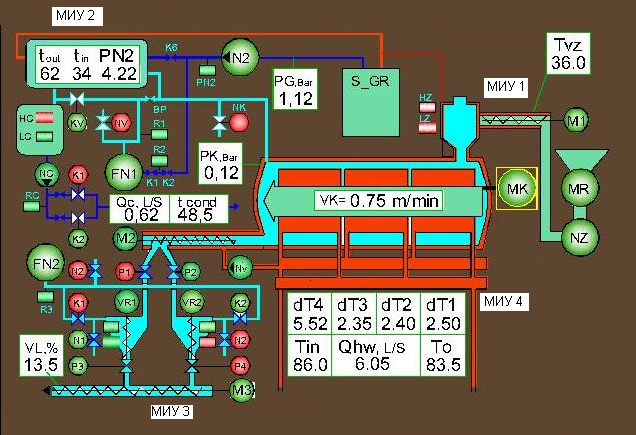

Примерное изображение области данной информации представлено на следующем рисунке

Рисунок 5.

11.7.1.1. На схему выводится аналоговая информация, состав которой представлен в «Приложение 5. Состав сообщений о состоянии». Аналоговая информация выводится на схеме системы, в состав которой входит датчик, выдающий данную информацию.

11.7.1.2. Информация о состоянии затворов описана в «Приложение 5. Состав сообщений о состоянии» в числе дискретных контролируемых параметров. Если параметр контроль открытия установлен в 1, а параметр контроль закрытия в 0, то затвор обозначается голубым цветом. Если параметр контроль закрытия установлен в 0, а параметр контроль открытия в 1, то затвор обозначается пурпурным цветом. В остальных случаях затвор обозначается жёлтым цветом. В число отображаемых входят следующие клапаны: VO2, VP2, VP3, VP5, VP6.

11.7.1.3. Датчики давления обозначаются следующим образом. Если датчик срабатывает (сигнал на входе 1), то он обозначается зелёным цветом. Если датчик не срабатывает (сигнал на входе 0), то он обозначается коричневым цветом. ПО рабочего места оператора отображает состояние следующих датчиков давления: на входе форвакуумного насоса FVN1, на выходе насоса FVN2, на выходе из насоса прокачки конденсора, давление воздуха в компрессорной станции, давление воды на входе в форвакуумный насос FVN1.

11.7.1.4. Ёмкости, состояние которых описано в «Приложение 5. Состав сообщений о состоянии» в числе дискретных контролируемых параметров обозначаются следующим образом. Состояние ёмкости оценивается по двум датчикам уровня. Если ПО рабочего места оператора имеет информацию от МИУ о состоянии ёмкости, то данная ёмкость отображается чёрным цветом, в следующих случаях.

1. Если оба датчика показывают 1, то ёмкость изображается полностью заполненной.

2. Если датчик высокого уровня показывает 0, а датчик низкого уровня показывает 1, то ёмкость изображается наполовину заполненной.

3. Если оба датчика показывают 0, то ёмкость изображается мало заполненной.

Если датчик высокого уровня показывает 1, а датчик низкого уровня показывает 0, то ёмкость изображается жёлтым цветом.

ПО рабочего места оператора отображает информацию о следующих ёмкостях: бак для сбора конденсата, бункеры 1 и 2 для сбора осушенного продукта, камера дозатора.

11.7.1.4. ПО рабочего места оператора отображает информацию о состоянии МИУ. Данная информация поступает с сообщением о состоянии МИУ. Помимо перечисленных в «Приложение 5. Состав сообщений о состоянии» в случае отсутствия обмена с МИУ состояние МИУ считается «отсутствие обмена с МИУ».

11.7.1.5. По запросу оператора ПО рабочего места оператора выдаёт информацию о количестве сообщений каждого МИУ, на которые не было получено ожидаемой квитанции из сообщения о состоянии МИУ и о количестве команд ПО рабочего места, на которые не было получено ожидаемой от МИУ квитанции.

1. Управление технологическим процессом со стороны оператора

В процессе работы ПО рабочего места оператора обеспечиваются следующие возможности для управления технологическим процессом со стороны оператора:

1. Изменение и передача в ПО МИУ уставочной информации

2. Выдача команд по управлению МИУ

11.8.1. Для изменения и передачи уставочной информации предъявляются следующие требования.

11.8.1.1. Изменение уставочной информации происходит в случае, если по запуску ПО рабочего места оператора файл уставочной информации отсутствует или испорчен или при выборе оператором функции изменения уставочной информации.

11.8.1.2. Состав уставочной информации приведён в «Приложение 4. Уставочная информация». Оператору должна быть предоставлена возможность изменять любой из параметров.

11.8.1.3. При изменении параметров оператору предоставляется набор значений действующих параметров. Значения действующих параметров считываются из файла уставочной информации или, если данный файл отсутствует или испорчен, номинальные значения.

11.8.1.4. Файл уставочной информации считается испорченным в случаях, если в начале файла не содержится специального кода файла, либо не все параметры считываются из файла. В случае если файл уставочной информации испорчен или отсутствует, ПО рабочего места оператора выдаёт сообщение «Файл уставочной информации испорчен или отсутствует. Используются номинальные значения».

11.8.1.5. ПО рабочего места оператора контролирует вводимые оператором значения. Если значение выходит за пределы минимального или максимального значения, установленного в «Приложение 4. Уставочная информация», то ПО рабочего места оператора выдаёт сообщение «Значение уставки вне допустимого диапазона» и возвращается к коррекции данного значения. ПО рабочего места оператора не должно записывать в файл или выдавать в МИУ неправильные значения.

11.8.1.6. Выдача в МИУ уставочной информации по команде оператора осуществляется одновременно с записью уставочной информации в файл.

1. Отчёт о функционировании системы управления

11.9.1. В процессе работы ПО рабочего места оператора формируется файл отчёта, состоящий из записей.

11.9.2. Каждая запись состоит из информации о времени, когда данная запись была сформирована, источника информации: оператор, ПО рабочего места оператора, МИУ 1, МИУ 2, МИУ 3, МИУ 4 и собственно записи.

11.9.3. В отчёте регистрируются все команды оператора и все пакеты информации, проходящие в сети, уставочная информация, записываемая в файл. Исключение составляет автономный режим, в котором не регистрируются пакеты, проходящие по сети.

В отчёте записывается следующая информация:

1. Уставочная информация, содержащаяся в файле уставочной информации,

2. Сообщение о выдаче уставочной информации в МИУ,

3. Сообщения, выдаваемые ПО рабочего места оператора,

4. Команды, включая команды от одного МИУ к другому.

5. Сообщения ПО МИУ,

6. Квитанции ПО МИУ, включая выдаваемые на команды другого МИУ,

7. Квитанции ПО рабочего места оператора на сообщения МИУ.

11.9.4. Уставочная информация записывается в файл отчёта при формировании отчёта (первая запись) и всякий раз, когда она записывается в файл уставочной информации.

11.9.5. ПО рабочего места оператора обеспечивает запись отчётов в виде файлов на жёстком диске. Запись на диск производится в следующих случаях:

1. По завершению программы рабочего места оператора,

2. По достижению файлом отчёта размера, заданного уставкой UST_LOGSIZE. В этом случае после записи отчёта в файл создаётся новый отчёт.

11.9.6. ПО рабочего места оператора обеспечивает возможность просмотра файла отчёта по запросу оператора.

11.9.7. ПО рабочего места оператора удаляет отчёты, срок хранения которых истёк. Срок хранения файлов отчёта 1 неделя.

1. Нештатные ситуации

11.10.1. ПО рабочего места оператора получает информацию о нештатных ситуациях МИУ. Список данных нештатных ситуаций приведён в «Приложение 2. Нештатные ситуации». ПО рабочего места оператора выдаёт на экран сообщения об этих нештатных ситуациях. Выдача на экран сообщений о нештатных ситуациях выделяется по сравнению с другими сообщениями.

11.10.2. ПО рабочего места оператора определяет и выдаёт на экран сообщения о следующих нештатных ситуациях.

11.10.2.1. В случае отсутствия четырёх квитанций подряд ПО рабочего места оператора формирует нештатную ситуацию «Отсутствие обмена с МИУ #», где # - номер МИУ. Сообщение об этом выдаётся на экран. Значок данного МИУ на схеме выводится красным цветом.

При получении квитанции от МИУ выдаётся сообщение «Восстановлен обмен с МИУ #» и значок данного МИУ на схеме выводится цветом, соответствующим режиму работы МИУ.
