Ортогональность продольных и поперечных рисок до и после деформирования (как отражение действия закона плоских сечений) указывает также на отсутствие сдвигов, касательных напряжений в поперечных и продольных сечениях стержня.

Рис. 7.1. Связь внутреннего усилия и напряжения

Рис. 7.2. Модель чистого изгиба

Таким образом, чистый изгиб призматической балки сводится к одноосному растяжению или сжатию продольных волокон напряжениями (индекс г в дальнейшем опускаем). При этом часть волокон находится в зоне растяжения (на рис. 2 это—нижние волокна), а другая часть—в зоне сжатия (верхние волокна). Эти зоны разделены нейтральным слоем (п—п), не меняющим своей длины, напряжения в котором равны нулю. Учитывая сформулированные выше предпосылки и полагая, что материал стержня линейно-упругий, подчиняется закону Гука , выведем формулы для кривизны нейтрального слоя ( —радиус кривизны) и нормальных напряжений . Предварительно отметим, что постоянство поперечного сечения призматического стержня и изгибающего момента (M_х=сonst), обеспечивает постоянство радиуса кривизны нейтрального слоя по длине стержня (рис. 7.3, а), нейтральный слой (п—п) описывается дугой окружности.

Рассмотрим призматическую балку в условиях чистого изгиба (рис. 7.3, а) с поперечным сечением, симметричным относительно вертикальной оси Оу. Это условие не отразится на конечном результате (чтобы прямой изгиб был возможен, необходимо совпадение оси Оу с главной осью инерции поперечного сечения, которая и является осью симметрии). Ось Ox поместим на нейтральном слое, положение которого заранее неизвестно.

а) расчетная схема, б) деформации и напряжения

Рис. 7.3. Фрагмент чистого изгиба бруса

Рассмотрим вырезанный из стержня элемент длиной dz, который в масштабе с искаженными в интересах наглядности пропорциями изображен на рис. 7.3, б. Поскольку интерес представляют деформации элемента, определяемые относительным смещением его точек, одно из торцевых сечений элемента можно считать неподвижным. Ввиду малости считаем, что точки поперечного сечения при повороте на этот угол перемещаются не по дугам, а по соответствующим касательным.

Вычислим относительную деформацию продольного волокна АВ, отстоящего от нейтрального слоя на у:

.

Из подобия треугольников С00₁ и 0₁ВВ₁ следует, что

.

Продольная деформация оказалась линейной функцией расстояния от нейтрального слоя, что является прямым следствием закона плоских сечений

Тогда нормальное напряжение, растягивающее волокно АВ, на основании закона Гука будет равно

Эта формула не пригодна для практического использования, так как содержит две неизвестные: кривизну нейтрального слоя и положение нейтральной оси Ох, от которой отсчитывается координата у. Для определения этих неизвестных воспользуемся уравнениями равновесия статики. Первое выражает требование равенства нулю продольной силы

Подставляя в это уравнение выражение (7.2)

и учитывая, что , получаем, что

Интеграл в левой части этого уравнения представляет собой статический момент поперечного сечения стержня относительно нейтральной оси Ох, который может быть равным нулю только относительно центральной оси. Поэтому нейтральная ось Ох проходит через центр тяжести поперечного сечения.

Второе уравнение равновесия статики связывает нормальные напряжения с изгибающим моментом, который легко может быть выражен через внешние силы и поэтому считается заданной величиной. Подставляя выражение для. напряжений в уравнение (7.3):

и учитывая, что где J_x—главный центральный момент инерции относительно оси Ох, для кривизны нейтрального слоя получаем формулу

Кривизна нейтрального слоя является мерой деформации стержня при чистом изгибе. Она тем меньше, чем больше величина EJ_х, называемая жесткостью поперечного сечения при изгибе (по аналогии с жесткостью поперечного сечения при растяжении EF).

Подставляя (7.4) в (7.2), получаем формулу для нормальных напряжений в виде

Рис. 7.4. Распределение нормальных напряжений

Для согласования знаков изгибающего момента М_х и нормальных напряжений в правой части формулы (7.5) ставится знак минус, так как при M_х>0 нормальные напряжения при y>0 оказываются сжимающими. Однако в практических расчетах удобнее, не придерживаясь формального правила знаков, определять напряжения по модулю, а знак ставить по смыслу. Нормальные напряжения при чистом изгибе призматического стержня являются линейной функцией координаты у и достигают наибольших значений в волокнах, наиболее удаленных от нейтральной оси (рис. 4), т. е.

Здесь введена геометрическая характеристика , имеющая размерность м³ и получившая название момента сопротивления при изгибе. Поскольку при заданном M_х напряжения тем меньше, чем больше W_x, момент сопротивления является геометрической характеристикой прочности поперечного сечения при изгибе. Приведем примеры вычисления моментов сопротивления для простейших форм поперечных сечений. Для прямоугольного поперечного сечения имеем J_х=bh³/12,y_max = h/2 и W_x = J_x/y_max = bh²/6. Аналогично для круга (рис. 7,a J_x= d⁴/64, y_max=d/2) получаем W_x= d³/32, для кругового кольцевого сечения, у которого

получаем

Итак, максимальные нормальные напряжения в сечении с изгибающим моментом M_х определяются по формуле

Рис. 7.5. Конфигурации поперечных сечений бруса

Этой формулой удобно пользоваться для расчета балок пластичного материала в упругой области, одинаково работающего на растяжение и сжатие. Поскольку знак напряжения в этом случае не имеет значения, напряжения вычисляются по модулю, и условие прочности при изгибе балки в форме призматического стержня получает вид

где max M_х—максимальное значение изгибающего момента (легко определяемое по его эпюре), — допускаемое напряжение на простое растяжение (сжатие). Напомним, что чистый изгиб балки сводится к растяжению и сжатию ее волокон (неравномерному в отличие от деформации растяжения (сжатия) призматического стержня, при котором ).

Рис. 7.6. Модель изгиба хрупкого материала

При расчете балок из хрупких материалов следует различать наибольшие растягивающие max и наибольшие сжимающие напряжения (рис. 6.), которые также определяются по модулю непосредственно и сравниваются с допускаемыми напряжениями на растяжение и сжатие . Условие прочности в этом случае будет иметь вид:

.

Глава 8. Поперечный изгиб балки. Формула Д. Журавского.

При поперечном изгибе в сечениях стержня возникает изгибающий момент М_х и поперечная сила Q_y (рис. 8.1), которые связаны с нормальными и касательными напряжениями

Рис. 8.1. Связь усилий и напряжений

а) сосредоточенная сила, б) распределенная
Рис. 8.2. Модели прямого поперечного изгиба:

Выведенная в случае чистого изгиба стержня формула для прямого поперечного изгиба, вообще говоря, неприменима, поскольку из-за сдвигов, вызываемых касательными напряжениями , происходит депланация поперечных сечении (отклонение от закона плоских сечений). Однако для балок с высотой сечения h<l/4 (рис. 8.2) погрешность невелика и ее применяют для определения нормальных напряжений поперечного изгиба как приближенную. При выводе условия прочности при чистом изгибе использовалась гипотеза об отсутствии поперечного взаимодействия продольных волокон. При поперечном изгибе наблюдаются отклонения от этой гипотезы:

а) в местах приложения сосредоточенных сил. Под сосредоточенной силой напряжения поперечного взаимодействия могут быть достаточно велики и во много раз превышать продольные напряжения , убывая при этом, в соответствии с принципом Сен-Венана, по мере удаления от точки приложения силы;

б) в местах приложения распределенных нагрузок. Так, в случае, приведенном на рис. 2, б, напряжения от давления на верхние волокна балки . Сравнивая их с продольными напряжениями , имеющими порядок

,

приходим к выводу, что напряжения при условии, что h² <<l², так как .

Получим формулу для касательных напряжений . Примем, методика расчета нормальных напряжений известна, что касательные напряжения равномерно распределены по ширине поперечного сечения (рис. 8.3). Эта предпосылка выполняется тем точнее, чем уже поперечное сечение стержня. Точное решение задачи для прямоугольного поперечного сечения показывает, что отклонение от равномерного распределения , зависит от отношения сторон b/h. При (b/h) =1,0 оно составляет 12,6%, при (b/h) =0,5 — только 3,3%.

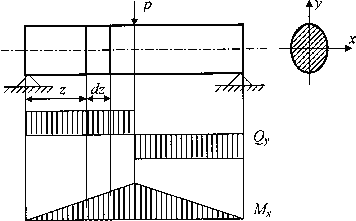

Рис. 8.3. Расчетная модель поперечного изгиба

Непосредственное определение напряжений затруднительно, поэтому находим равные им (вследствие закона парности) касательные напряжения , возникающие на продольной площадке с координатой у элемента длиной dz, вырезанного из балки, (рис. 3). Сам элемент показан на рис. 8.4. От этого элемента продольным сечением, отстоящим от нейтрального слоя на у, отсекаем верхнюю часть, заменяя действие отброшенной нижней части касательными напряжениями (индекс гу в дальнейшем опускаем), равнодействующая которых показана на рис. 8.5. Здесь, согласно второй предпосылке
