Текст из файла (страница 7)

Размеры, мм

Номинальный диаметр резьбы d	Шаг резьбы Р
			Диаметр отверстия
4 4,5 5 5,5	0,5	3,50 4,00 4,50 5,00		3,52 4,02 4,52 5,02
6	0,5 0,75	5,50 5,20		5,52 5,23
8	0,5 0,75 1	7,50 7,20 6,95		7,52 7,23 7,00
10	0,5 0,75 1 1,25	9,50 9,20 8,95 8,70		9,53 9,23 9,00 8,75
12	0,5 0,75 1 1,25 1,5	11,50 11,20 10,99 10,70 10,43		11,52 11,23 11,00 10,75 10,50
14	0,5 0,75 1 1,25 1,5	13,50 13,20 12,95 12,70 12,43		13,52 13,23 13,00 12,75 12,50
16	0,5 0,75 1 1,5	15,50 15,20 14,95 14,43		15,52 15,23 15,00 14,50
18	0,5 0,75 1 1,5 2	17,50 17,20 16,95 16,43 15,90		17,52 17,23 17,00 16,50 15,95
20	0,5 0,75 1 1,5 2	19,50 19,20 18,95 18,43 17,90		19,52 19,23 19,00 18,50 17,95
22	0,5 0,75 1 1,5 2	21,50 21,20 20,95 20,43 19,90		21,52 21,23 21,00 20,50 19,95
24	0,75 1 1,5 2	23,20 22,95 22,43 21,90		23,23 23,00 22,50 21,95
27	0,75 1 1,5 2	26,20 25,95 25.43 24,90		26,23 26,00 25,50 24,95
30	0,75 1 1,5 2 3	29,20 28,95 28,43 27,90 26,85		29,23 29,00 28,50 27,95 26,90
36	1 1,5 2 3	34,95 34,43 33,90 32,85		35,00 34,50 33,95 32,90

6.6. Соединения деталей с помощью болтов, винтов и шпилек.

При соединении деталей болтом, соединяемые детали имеют гладкие сквозные отверстия под болт (рис.1).

Рис.1. Резьбовое соединение болтом, гайкой и шайбой.

При соединении деталей винтами и шпильками гладкое сквозное отверстие выполняется в притягиваемой детали 1. В сопряженной с ней детали, участвующей в данном соединении, выполняется резьбовое отверстие (рис.2) с соответствующим конструктивным исполнением, например, с отверстием под головку винта. Эти конструктивные элементы называют опорными поверхностями.

а) б)

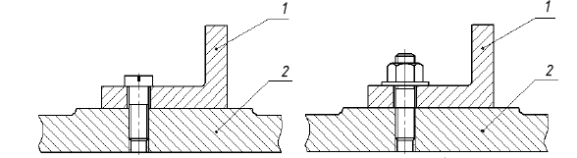

Рис.2. Резьбовое соединение с применением: а) винта;

б) шпильки, гайки и шайбы.

6.7. Расчет параметров шпилечного соединения.

Начнем работу с расчета шпилечного соединения, так как от его параметров зависит конструкция деталей поз.2 и 3. Шпилечное соединение состоит из шпильки, гайки и шайбы (рис.1).

Рис.3. Шпилечное соединение

а) б) в)

Рис.4. Конструктивное (а), упрощенное (б), с размерами (в) изображение

• Расчет параметров стандартных крепежных изделий.

Ш пилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу (рис.5).

Рис.5. Шпилька

Одним резьбовым концом (коротким) длиной b₁ шпилька ввинчивается в резьбовое отверстие в одной из скрепляемых деталей. На второй конец с резьбой длиной b навинчивается гайка, соединяя детали. Размеры шпильки стандартизованы. По условию материал деталей поз.2 и 3 - сталь 45 ГОСТ 1050-88. Для ввинчивания в сталь предназначены шпильки, выполненные по ГОСТ 22032-76 (табл.5).

Таблица 5. Область применения шпилек.

ГОСТ	Класс точности	Шероховатость поверхности резьбы, Ra	Материал деталей, в резьбовые отверстия которых ввинчивается шпилька	Длина ввинчиваемого конца b1
ГОСТ 22032-76	В	6,3	Сталь, бронза, латунь, титановые сплавы	b1 = d
ГОСТ 22033-76	А	3,2
ГОСТ 22034-76	В	6,3	Ковкий и серый чугун	b1 =1,25d
ГОСТ 22035-76	А	3,2
ГОСТ 22036-76	В	6,3		b1 =1,6 d
ГОСТ 22037-76	А	3,2
ГОСТ 22038-76	В	6,3	Легкие сплавы	b1 =2 d
ГОСТ 22039-76	А	3,2
ГОСТ 22040-76	В	6,3		b1 =2,5 d

По условию шпилька имеет резьбу М12. Из-за повышенной вибрации выбираем мелкий шаг. Для шпильки М12 значение мелкого шага 1.25 мм (табл. 6).

Таблица 6. Размеры шпилек в миллиметрах ГОСТ 22032-76.

Диаметр резьбы шпильки d	2	2,5	3	4	5	6	8	10	12	16	20
Шаг резьбы крупный	0,4	0,45	0,5	0.7	0.8	1	1,25	1.5	1,75	2	2,5
Шаг резьбы мелкий	_	_	_	_	_	_	1	1,25	1,25	1,5	1,5
b	Х	Х	Х	Х	Х	18	22	26	30	38	46
l	10-80	15-160	15-160	18-160	20-160	25-160	28-200	35-200	38-200	45-240	48-240

1. Размер(l) выбирается из ряда: 10; 12; 15; 18; 20; 25; 28; 30; 35; 38; 40; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 100; 110; 120; 130…

2. Знаком «Х» отмечены шпильки с длиной гаечного конца b = l - 0,5d - 2P.

Конец шпильки длиной b₁ называют ввинчиваемым резьбовым концом. Длину ввинчиваемого конца шпильки b₁ выбирают, исходя из материала детали, в которую ввинчивают шпильку.

Как видно из Таблицы 5, для шпилек ГОСТ 22032-76

b₁=d=12 мм, где d – диаметр резьбы.

Рассчитаем длину шпильки (под длиной шпильки понимается длина стержня без длины ввинчиваемого резьбового конца) по формуле:

l = H + m + sш + K,

где Н - толщина присоединяемой детали, m - высота гайки, s_ш - толщина шайбы, К - запас резьбы, выступающей над гайкой.

Применяем шестигранные гайки (рис.6) нормальной точности по ГОСТ 5915 - 70 (табл.7).

Рис. 6

Таблица 7. Размеры гаек в миллиметрах ГОСТ 5915-70.

Согласно ГОСТ 5915 - 70 высота гайки при d = 12 мм составляет m=10,8 мм.
