6.3. Таблица 2.

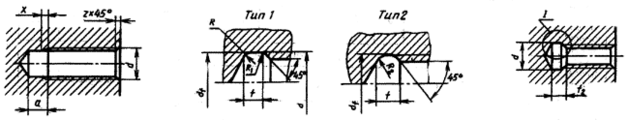

Сбеги, недорезы, проточки и фаски для внутренней метрической резьбы (ГОСТ 10549-80*).
Сбеги и недорезы Форма и размеры проточек
| Шаг резьбы Р | Сбег х, не более | Недорез а, | Проточка | Фаска | |||||||||||
| типа 1 | типа 2 | df | при сопря- | для всех | |||||||||||
| норм | умень- | нор- | умень- шен- | нормальная | узкая | ||||||||||
| f | R | R1 | f | R | R1 | f | R2 | ||||||||
| 0,35 | 0,8 | 0,5 | 2,0 | 1,8 | - | - | - | - | - | - | - | - | - | - | 0,3 |
| 0,4 | 0,9 | 0,6 | |||||||||||||
| 0,45 | 1,1 | 0,7 | |||||||||||||
| 0,5 | 1,2 | 0,8 | 3,5 | 3,0 | 2,0* | 0,5 | 0,3 | 1,0* | 0,3 | 0,2 | d+0,3 | 0,5 | |||
| 0,6 | 1,5 | 1,0 | - | - | - | - | - | - | - | ||||||
| 0,7 | 1,8 | 1,2 | |||||||||||||
| 0,75 | 1,9 | 1,3 | 4,0 | 3,2 | 3,0* | 1,0 | 0,5 | 1,6* | 0,5 | 0,3 | d+0,4 | 1,0 | |||
| 0,8 | 2,1 | 1,4 | - | - | - | - | - | - | - | ||||||
| 1 | 2,7 | 1,8 | 5,0 | 3,8 | 4,0 | 1,0 | 0,5 | 2,0 | 0,5 | 0,3 | 3,6 | 2,0 | d+0,5 | 2,0 | |
| 1,25 | 3,3 | 2,2 | 5,0 | 1,6 | 3,0 | 1,0 | 0,5 | 4,5 | 2,5 | 2,5 | 1,6 | ||||
| 1,5 | 4,0 | 2,7 | 6,0 | 4,5 | 6,0 | 1,0 | 5,4 | 3,0 | d+0,7 | ||||||
| 1,75 | 4,7 | 3,2 | 7,0 | 5,2 | 7,0 | 1,6 | 1,0 | 4,0 | 1,0 | 0,5 | 6,2 | 3,5 | d+0,7 | 3,0 | 1,6 |
| 2 | 5,5 | 3,7 | 8,0 | 6,0 | 8,0 | 2,0 | 6,5 | d+1,0 | 2,0 | ||||||
| 2,5 | 7,0 | 4,7 | 10,0 | 7,5 | 10 | 3,0 | 5,0 | 1,6 | 1,0 | 8,9 | 5,0 | 4,0 | 2,5 | ||
| 3 | - | 5,7 | - | 9,0 | 6,0 | 11,4 | 6,5 | d+1,2 | |||||||
| 3,5 | 6,6 | 10,5 | 7,0 | 13,1 | 7,5 | 5,5 | 3,0 | ||||||||
| 4 | 7,6 | 12,5 | 12 | 8,0 | 2,0 | 14,3 | 8,0 | d+1,5 | |||||||
| 4,5 | 8,5 | 14,0 | 14 | 10 | 3,0 | 16,6 | 9,5 | 7,0 | 4,0 | ||||||
| 5 | 16,0 | 16 | 18,4 | 10,5 | d+1,8 | ||||||||||
| 5,5 | - | - | 12 | 18,7 | 8,0 | ||||||||||
| 6 | 18,9 | d+2,0 | 8,5 | ||||||||||||
6.4. Таблица 3.

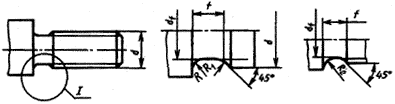

Сбеги, недорезы, проточки и фаски для наружной метрической резьбы. (ГОСТ 10549-80*)
Формы и размеры проточек
Тип 1 Тип 2
| Шаг | Сбег х, не более | Недорез а, | Проточка | Фаска z | ||||||||||||
| при угле заборной части инструмента | типа 1 | типа 2 | df | при | для всех | |||||||||||
| нор- | умень- | нормальная | узкая | |||||||||||||
| 20° | 30° | 45° | f | R | R1 | f | R | R1 | f | R2 | ||||||
| 0,35 | 0,6 | 0,4 | 0,3 | 0,8 | 0,6 | - | - | - | - | - | - | - | - | d-0,6 | -
| 0,3 |
| 0,4 | 0,7 | 0,5 | 1,0 | 0,8 | 1,0 | 0,3 | 0,2 | |||||||||
| 0,45 | 0,8 | d-0,7 | ||||||||||||||
| 0,5 | 1,0 | 0,6 | 0,4 | 1,6 | 1,0 | 1,6 | 0,5 | 0,3 | 1,0 | 0,3 | 0,2 | d-0,8 | 0,5 | |||
| 0,6 | 1,2 | 0,7 | d-0,9 | |||||||||||||
| 0,7 | 1,3 | 0,8 | 0,5 | 2,0 | 1,6 | 2,0 | 1,6 | 0,5 | 0,3 | d-1,0 | ||||||
| 0,75 | 1,5 | d-1,2 | 1,0 | |||||||||||||
| 0,8 | 0,9 | 0,6 | 3,0 | 3,0 | 1,0 | 0,5 | ||||||||||
| 1 | 1,8 | 1,2 | 0,7 | 2,0 | 2,0 | 3,6 | 2,0 | d-1,5 | 2,0 | |||||||
| 1,25 | 2,2 | 1,5 | 0,9 | 4,0 | 2,5 | 4,0 | 2,5 | 1,0 | 0,5 | 4,4 | 2,5 | d-1,8 | 2,5 | 1,6 | ||
| 1,5 | 2,8 | 1,6 | 1,0 | 4,6 | d-2,2 | 3,0 | ||||||||||
| 1,75 | 3,2 | 2,0 | 1,2 | 5,4 | 3,0 | d-2,5 | 3,5 | |||||||||
| 2 | 3,5 | 2,2 | 1,4 | 5,0 | 3,0 | 5,0 | 1,6 | 0,5 | 0,3 | 1,0 | 0,5 | 5,6 | 3,0 | d-3,0 | 3,5 | 2,0 |
| 2,5 | 4,5 | 3,0 | 1,6 | 6,0 | 4,0 | 6,0 | 1,0 | 4,0 | 7,3 | 4,0 | d-3,5 | 5,0 | 2,5 | |||
| 3 | 5,2 | 3,5 | 2,0 | 7,6 | d-4,5 | 6,5 | ||||||||||
| 3,5 | 6,3 | 4,0 | 2,2 | 8,0 | 5,0 | 8,0 | 2,0 | 1,0 | 5,0 | 1,6 | 0,5 | 10,2 | 5,5 | d-5,0 | 7,5 | 2,5 |
| 4 | 7,1 | 4,5 | 2,5 | 10,3 | d-6,0 | 8,0 | 3,0 | |||||||||
| 4,5 | 8,0 | 5,0 | 3,0 | 10,0 | 6,0 | 10,0 | 3,0 | 6,0 | 1,0 | 12,9 | 7,0 | d-6,5 | 9,5 | |||
| 5 | 9,0 | 5,5 | 3,2 | 13,1 | d-7,0 | 10,5 | 4,0 | |||||||||
| 5,5 | 10,0 | 6,0 | 3,5 | 12,0 | 8,0 | 12,0 | 8,0 | 2,0 | 15,0 | 8,0 | d-8,0 | |||||
| 6 | 11,0 | 4.0 | 16,0 | 8,5 | d-9,0 | |||||||||||
6.5. Таблица 4. Pазмеры диаметров отверстий резъб с мелким шагом.
