Рис.59. Модель детали Основание

4.2 Построение ассоциативного чертежа Основания.

Выполните команду Файл │ Создать и создайте новый файл типа Чертёж формата А4. Сохраните его с названием Основание.

Выполнение ассоциативного чертежа детали Основание (рис.60) полностью повторяет создание ассоциативного чертежа детали Корпус.

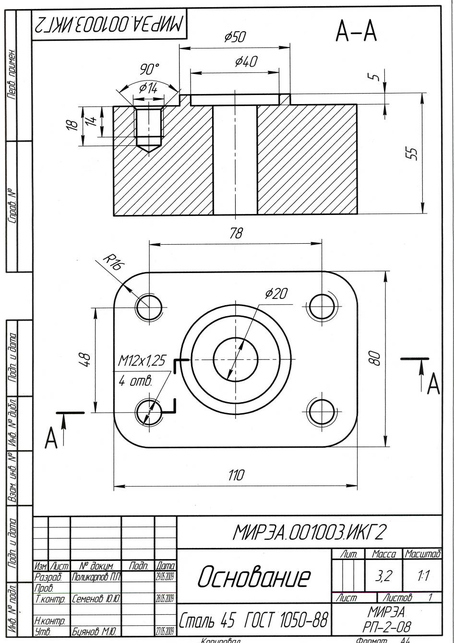

Рис. 60. Рабочий чертеж Основания

5. МОДЕЛИРОВАНИЕ ДЕТАЛИ ПОЗ. 1 (ШТУЦЕР).

5.1 Предварительный анализ детали

Следующим этапом является создание модели детали поз.1. Поскольку деталь представлена на чертеже одним изображением, можем сделать вывод о том, что она ограничена цилиндрическими поверхностями вращения. С корпусом эта деталь соединяется при помощи резьбы. Для чего в корпусе предусмотрено отверстие с резьбой М36 и мелким шагом 1мм. Глубина резьбового отверстия равна 20 мм. Следовательно, на цилиндрической поверхности детали (с правого конца) смоделируем резьбу такую же, как в отверстии – М36 с мелким шагом 1мм. Длина резьбы 20мм.

Для соблюдения технологии нарезки резьбы и для облегчения завинчивания детали торцевая часть должна иметь две фаски. Размеры резьбовых фасок определяем в зависимости от шага резьбы в соответствии с ГОСТ 10549-80 - 1х45⁰(Приложение 6.4).

На поверхности детали поз.1 следует предусмотреть элементы для приложения к ней крутящего момента. Это могут быть лыски, квадратные или шестигранные выступы, шлицы под отвёртку, рифление и т. п. Возможные варианты приведены в Приложении 6.8. Выбираем шестигранную призму с размером «под ключ» 24 мм. Для полного раскрытия формы детали потребуется ещё одно изображение – вид слева. Для затупления кромок в целях безопасности проведения сборочных операций на левом торце детали выполним фаску под углом 30⁰. Расчеты показывают, что при этом параметры фаски будут следующими: диаметр 22,8 мм, угол 30⁰

5.2 Построение 3D- модели Штуцера.

1. Создайте файл типа Деталь и сохраните его как «Штуцер ».

Установите ориентацию Изометрия XYZ, и в плоскости XY создайте приблизительный эскиз корпуса Штуцера, выполнив Инструменты│ Геометрия │Непрерывный ввод объектов. Проставив необходимые размеры, получим параметрический эскиз Штуцера (рис.61).

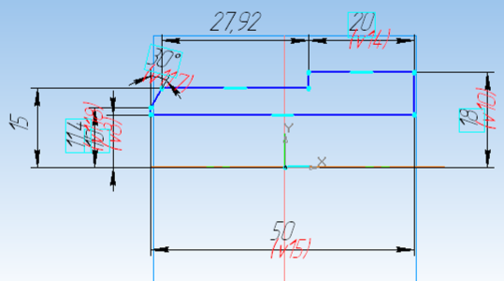

Рис. 61. Эскиз корпуса Штуцера в параметрическом режиме

2. Активизируйте команду Операция вращения. На панели свойств переключатель Способ построения должен быть включен на опции Сфероид . Проследите, чтобы во вкладке Тонкая стенка в раскрывающемся окне Тип построения тонкой стенки было выбрано Нет. Нажмите кнопку Создать объект, и система построит корпус Штуцера (рис. 62 ).

Рис. 62. Модель корпуса Штуцера

3. На торцах цилиндра диаметра 36 мм выполните фаски с параметрами 1х45⁰.

4. На наружной поверхности Штуцера создайте изображение резьбы. Нажмите кнопку Условное изображение резьбы на странице Условные обозначения. Укажите на кромку фаски, где должна быть построена резьба. Во вкладке Параметры в группе переключателей Направление активизируйте Прямое направление. Активизируйте переключатель Начальная граница и щелкните на торце Штуцера, от которого нужно построить резьбу (если этого не сделать, то резьба будет построена от линии, разделяющей цилиндрическую поверхность Штуцера и коническую поверхность фаски). В поле Шаг раскройте список и выберите значение 1.0. Отмените построение На всю длину и в поле Длина введите значение 20мм. Нажмите кнопку Создать объект. И система отрисует резьбу на наружной поверхности Штуцера (рис.63).

Рис. 63. Моделирование резьбы

5 . Моделирование шестигранника. Выделите торцевую грань Штуцера и нажмите кнопку Эскиз. Создайте эскиз для создания места под гаечный ключ (рис.64). Диаметр наружной окружности может быть любым – главное, чтобы он был больше диаметра торцевой части модели. Этот эскиз напоминает штамп для выдавливания.

Рис.64 Эскиз для моделирования шестигранного выступа

Активизируйте команду Вырезать выдавливанием. На панели свойств в раскрывающемся окне Способ построения установите До поверхности и укажите торец резьбовой части штуцера. Нажмите кнопку Создать объект. Шестигранная головка под гаечный ключ будет построена (рис.65).

Рис. 65. Моделирование шестигранной головки под гаечный ключ

6. В любом месте окна документа щелкните правой кнопкой мыши и из появившегося контекстного меню выберите команду Свойства детали. На панели свойств в поле Обозначение введите МИРЭА.001001.ИКГ2, в поле Наименование - Штуцер. Задайте цвет (например, зелёный) и выберите из списка материалов Сталь45 ГОСТ 1058-88 (рис.66).

Рис.66.Модель Штуцера

Модель Штуцера выполнена.

5.2 Построение ассоциативного чертежа Штуцера.

Теперь выполняем его ассоциативный чертёж. Для полного представления о внутренних и наружных формах данной детали необходимо два изображения: главный вид с горизонтально расположенной осью и вид слева, чтобы показать размеры шестигранника. Поскольку в Штуцере имеется сквозное отверстие, и он является симметричной фигурой, то целесообразно выполнить соединение половины вида и половины фронтального разреза, где разделяющей линией служит ось симметрии.

1. Создайте новый файл типа Чертёж формата А4 и сохраните его с тем же названием «Штуцер ». Вызовите команду Стандартные виды на странице Ассоциативные виды. Выберите модель Штуцера для построения ассоциативного чертежа .

2. На Панели свойств установите необходимые параметры создаваемого чертежа. Так как ориентация модели Штуцер горизонтальная, то в окне Ориентация главного вида оставляем без изменения – Спереди. В окне Схема видов отмените построение вида сверху. Задайте масштаб (например, 1:1). Поместите фантомы ассоциативных видов в любом месте чертежа (при окончательном оформлении чертежа вы проведёте его компоновку) и щелкните мышью. Дополните изображения Штуцера осевыми линиями. При нанесении осевых линий пользуйтесь привязками и не забывайте делать текущим вид, в котором вы наносите линии (рис. 67).

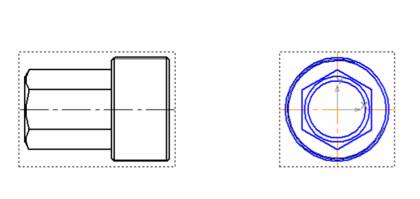

Рис.67. Ассоциативные виды Штуцера

3. Чтобы показать сквозное цилиндрическое отверстие диаметром 20 мм, совместите главный вид с простым вертикальным фронтальным разрезом. Проще всего это сделать с помощью команды Местный разрез.

4 . Выполните Инструменты │Геометрия │Прямоугольник для ограничения области для построения разреза, как показано на рис 68. Следует напомнить, что разрез выполняется внизу, а вид наверху.

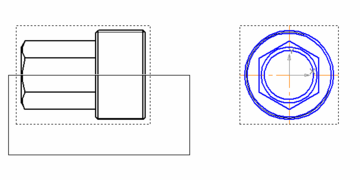

Рис.68. Ограничение области для построения разреза

5. Нажмите кнопку Местный разрез на инструментальной панели Ассоциативные виды. Поместите указатель мыши в любом месте линии, ограничивающей разрез (линия высветится красным цветом), и щелкните мышью. На виде слева укажите положение следа секущей плоскости. Система выполнит построение половины разреза детали (рис. 69).

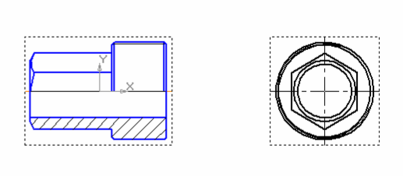

Рис.69. Соединение вида спереди и фронтального разреза.

6. На изображениях проставьте размеры. При этом также не забывайте делать текущим то изображение, на котором вы ставите размеры.

7. Сохраните файл под другим именем (например, как «Штуцер разр.») и разрушьте все ассоциативные связи.

8. Отредактируйте чертеж в соответствии с требованиями ЕСКД:

• Замените тонкую линию на границе вида и разреза на осевую.

• Удалите на виде слева резьбовую фаску. Чертеж Штуцера готов (рис.70).

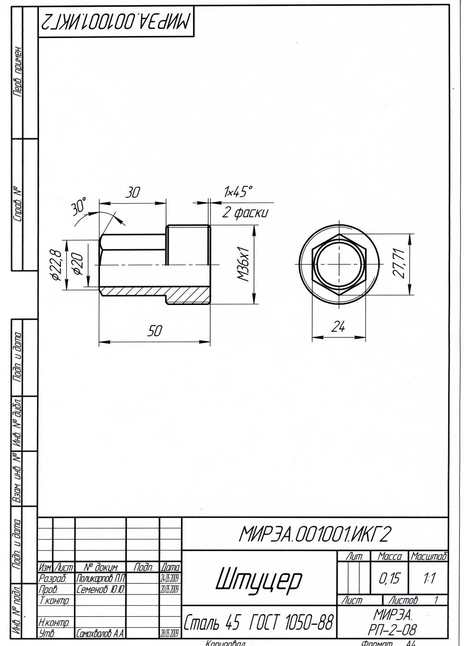

Рис. 70. Рабочий чертеж Штуцера

6. ПРИЛОЖЕНИЕ.

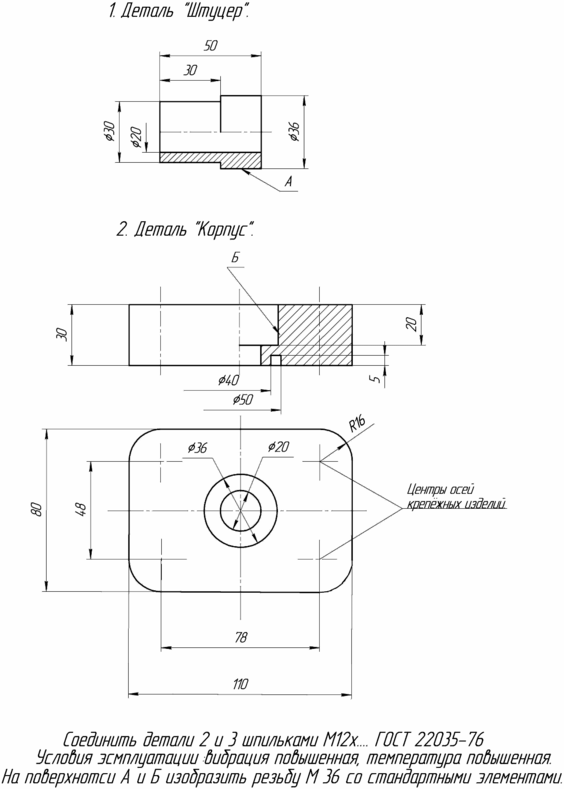

6.1. Задание.

6.2 Таблица 1. Стандартные диаметры и шаги метрической резьбы.

ПРОФИЛЬ [ГОСТ 9150-81]

Здесь d - номинальный диаметр резьбы болта; D - номинальный диаметр резьбы гайки; P - шаг резьбы.

ДИАМЕТРЫ И ШАГИ [ГОСТ 8724 - 81]

Размеры в мм

• Примечания:
  1. Стандартом предусматриваются диаметры резьбы d = 1Е600 мм;
  шаги резьбы d = 0,2Е6 мм.
  2. При выборе диаметров резьб 1-й ряд следует предпочитать 2-му, а 2-й ряд - 3-му.
  3. Шаги резьб, заключенные в скобки, по возможности не применять.

• Пример условного обозначения.

Резьба метрическая с номинальным диаметром d = 24 мм, мелким шагом
P = 1,5 мм, однозаходная, правая: M 24 Х 1,5.
