Фотоприемникн на приборах c зарядной связью. Фотоприемники на приборах c зарядной связью относятся к классу интегральных фотоприемников. Интегральным фотоприемником называется прибор, включающий ряд фотоприемников, выполненных в едином монокристалле и объединенных общей системой управления.

Основная характерная особенность фотоприемников класса ПЗС состоит в том, что электрический сигнал в них представлен не током или напряже­нием, как в большинстве электронных приборов, а зарядом. Причем, если в обычных ПЗС входной электрический сигнал вводится в виде пакета зарядов, то в фотоПЗС входным сигналом является световой поток.

Принцип действия фотоПЗС основан на эффекте собственного по­глощения фотонов света в полупроводнике. Конструктивно фотоПЗС выполняется в виде ряда элементарных МДП конденсаторов с прозрач­ными в рабочей области спектра излучения затворами. Система управ­ления устанавливает на конденсаторах определенный набор управляю­щих напряжений, создающих в подзатворных областях электрическое поле с определенным распределением напряженности (так называемые потенциальные ямы). Если энергия фотонов падающего света hν >∆E_z — идет процесс гене­рации фотоэлектронов и фотодырок. Основные носители выбрасываются полем из потенциальной ямы, а неосновные - скапливаются в ней. Величина пакета заряда неосновных носителей в каждом элементар­ном МДП конденсаторе будет пропорциональна интенсивности падающего на него света и времени накопления заряда. На величину пакета заряда влияет ряд факторов и концентрация неосновных носителей пакета меняется во времени по закону.

= G_Г+ G_T - G_Р,

где G_Г - скорость генерации фотоносителей; G_T - скорость термо­генерации; G_Р - скорость рекомбинации.

Очевидно, что термогенерация и рекомбинация - мешающие про­цессы, ухудшающие качество фотоПЗС. Термогенерация добавляет лиш­ние неосновные носители, не связанные с интенсивностью падающего света, а рекомбинация уменьшает количество фотоносителей. Таким образом, величина пакета заряда в МДП конденсаторе пропорциональ­на интенсивности света и времени накопления заряда (экспозиции), но храниться пакет может ограниченное время.

Конструктивная особенность ПЗС состоит в том, что элементар­ные МДП конденсаторы расположены друг от друга на расстоянии меньше 1 мкм. Поэтому соседние потенциальные ямы имеют прозрачные границы между ними, и пакет заряда неосновных носителей переносится в потенциальную яму большей глубины. Тем самым реализуется прин­цип зарядовой связи. Система управления ПЗС обеспечивает набор управляющих напряжений, позволяющих перемещать пакеты зарядов в нужном направлении и с нужной скоростью.

Основными параметрами интегрального фотоПЗС являются:

- неэффективность переноса заряда;

- неравномерность темнового фона;

- неравномерность чувствительности фотоячеек;

- пороговая чувствительность;

-динамический диапазон по освещенности;

-крутизна свет-сигнальной характеристики.

Основной характеристикой фотоПЗС является семейство свет-сигнальных характеристик U_С=f(E) при Т_Н=const, где U_С - выходной сигнал прибора; Е - освещенность фотоячеек; Т_Н - время накопления заряда.

Описание лабораторной установки.

Функциональная схема лабораторной установки с использованием линейного фотоприемника К1200ЦЛ1 приведена на рисунке 1.

На верхней панели стенда расположено закрытое непрозрачной крышкой окно, под которым в пенале расположены микросхема К120СЦЛ1 и светодиод АЛ107.

Непосредственно перед оптическим входным окном микросхемы К1200ЦЛ1 уста­новлена мирра (непрозрачная пластина с прорезями). Излучаемый светодиодом АЛ107 световой поток с длиной волны около 1 мкм, проходя через мирру, создает в плоскости фотоячеек микросхемы распределение яр­кости, соответствующее прорезям мирры.

На верхней панели стенда размещены:

- переключатель време­ни накопления фотосигнала (Т_Н= 25, 50, 100, 200 и 400 мс);

- ручка плавной регулировки освещенности в плоскости фотоячеек микросхемы К120СЦЛ1.

Рисунок 1. Функциональная схема лабораторной установки.

На задней стенке стенда расположены унифицированный разъем СШ-5 для подключения источника питания 15 В и клеммы для подклю­чения осциллографа ("Выход", "Синхронизация", "Корпус").

Лабораторная установка позволяет исследовать следующие харак­теристики и параметры фотоПЗС:

- неэффективность переноса зарядов;

- неравномерность чувствительности фотоячеек;

- зависимость пороговой чувствительности от времени накопления;

-зависимость динамического диапазона освещенности от времени накопления;

- семейство свето-сигнальных характеристик;

- зависимость чувствительности по напряже­нию от времени накопления.

Порядок выполнения работы

1.Изучите расположение и назначение измерительных приборов
и органов управления стенда.

2. Установите напряжение источника питания ± 15 В. Включите питание осциллографа, установи­те его в режим внешней синхронизации. Время прогрева стенда - не менее 5 минут.

3. Исследуйте неэффективность переноса зарядов фотоПЗС. Для этого на лицевой панели стенда установите:

- регулировку освещенности фотоприемника в положение E = 0 лк;

- регулировку времени накопления фотозарядов Т_Н= 25 мс;

- переключатель режима ввода информационного сигнала "Электрический - Оптический" ("Эл - Опт") в положение "Эл".

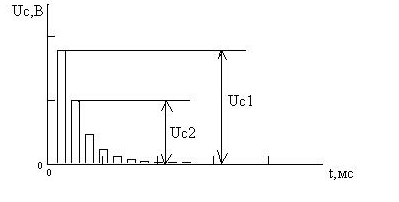

При включении тумблера управления режимом ввода сигнала в положение "Эл" на вход К1200ЦЛ1 поступает периодический, короткий положительный импульс, создающий одиночный зарядовый пакет. Этот пакет, перемещаясь к выходному затвору микросхемы, уменьшается за счет неэффективности переноса заряда. Зарисуйте полученную осциллограмму.

Измерьте по экрану осциллографа величину первого (входного Uс1) и второго (выходного Uс2) зарядовых пакетов и рассчитайте неэффективность переноса зарядов фотоПЗС:

e= Uc2/(Uc1·N)

где N= 1032 - количество ячеек в регистре сдвига данного ти­па ПЗС, равное общему числу переносов заряда.

4. Вычислите неравномерность чувствительности фотоячеек. Для этого переведите тумблер управления режимом ввода сигнала в положение "Опт".

При средней освещенности фотоячеек (E = 2 - 5 лк) установите время накопления Т_Н= 25 мс и зафиксируйте по экрану осциллографа минимальное и максимальное значения выходного сигнала U_{С макс} и U_{C мин}.

По результатам измерений вычислите неравномерность чувствительности фотоячеек:

ΔUc = ((U_{С макс} - U_{C мин} )/U_{С макс})100, %=

при E=const.

5. Измерьте пороговую чувствительность Е_ПОР фотоприемника. Для этого при каждом Т_Н необходимо плавно увеличивать освещенность фотоячеек от 0 до такой освещенности, когда на экране осциллографа появятся на фоне шумов центральные сигнальные "полоски". Эта освещенность, считанная по шкале регулировки освещенности, и есть пороговая чувствительность фотоприемника. Ре­зультаты измерений занесите в таблицу.

ТН , мс	25	50	100	200	400
EПОР, лк

По данным таблицы постройте зависимость E _ПОР=F(Т_Н).

6. Измерьте динамический диапазон фотоприемника. Для этого необходимо при каждом значении времени накопления Т_Н плавно увеличи­вать освещенность фотоячеек до ограничения наибольшего пика выходного сигнала. Это значение освещенности соответствует Е_МАКС. По полученным значениям освещенностей Е_max и соответствующим значениям пороговой чувствитель­ности Е_ПОР, рассчитайте динамический диапазон D, значение которого выразите в дБ по формуле:

D=10·lg(E_МАКС/Е_ПОР).

Результаты расчетов занесите в таблицу.

По данным таблицы постройте зависимость D =f(T_H).

7. Постройте семейство свет-cигнальных характеристик фотоприемника. Для этого необходимо при каждом значении времени накопления Т_Н измерить по экрану осциллографа уровень выходного сигна­ла U_C, последовательно изменяя освещенность фотоячеек E . В пределах E= 0,1...1 лк брать значения освещенности c ша­гом 0,1 лк, далее - с шагом 2 лк.

Результаты измерений занесите в таблицу.

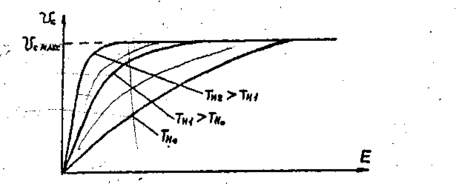

По данным таблицы постройте семейство свет-сигнальных характеристик Uс=f(E) при Т_Н=const.

Для фиксированного значения освещенности Е=const, соответствующей линейной части всех cвет-сигнальных характеристик при малых освещенностях, отметьте на семействе cвет-сигнальных характеристик рабочие точки. В каждой точке рассчитайте чувствительность по напряжению S=Uc/E при T_Н==const. Результаты расчетов занесите в таблицу:

ТН , мс	25	50	100	200	400
S , В/лк

12. По данным таблицы постройте зависимость S =f(Т_Н) при E = const.

Видно, что чувствительность прибора растет с увеличением времени накопления Тн. Предельный уровень выходного напряжения определяется эффектом заполнения потенциальных ям фотоносителями.
