8

Цель работы – ознакомиться с устройством и принципом действия лампы бегущей волны (ЛБВ), а также экспериментально исследовать основные характеристики и параметры ЛБВ.

ОПИСАНИЕ ЛАБОРАТОРНОЙ УСТАНОВКИ

Лабораторный макет предназначен для исследования ЛБВ типа "О" 3-х сантиметрового диапазона типа УВ-23 (УВ-45).

Схема высокочастотных трактов ЛБВ приведена на рисунке 1. Источником входного сигнала служит генератор на ЛПД.

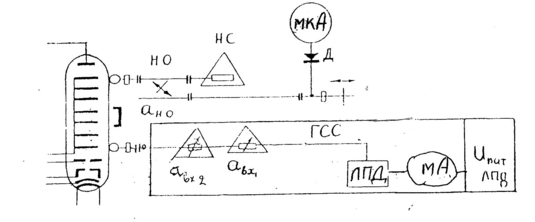

Рисунок 1. Схема входного и выходного волноводных трактов ЛБВ трехсантиметрового диапазона: НО – направленный ответвитель; _но – переходное затухание направленного ответвителя; НС – нагрузочное сопротивление; Д – детектор; ГСС – генератор стандартных сигналов; ЛПД – лавиннопролетный диод; _вх1 и _вх2 – затухание аттенюаторов ГСС.

При снятии характеристик установить ток ЛПД равным 3,44 мА для УВ-23 (2,7мА для УВ-45). При этом значении тока ЛПД мощность на выходе генератора Р_ген=1 мВт, а частота генерируемых колебаний f = 9130 МГц. Мощность сигнала на входе ЛБВ Р_{ВХ ЛБВ} может быть определена из соотношения (1).

Р_{ВХ ЛБВ} = Р_ГЕН/10^{0,1 вх} (1)

где: _вх= _вх1 + _вх2 – затухание аттенюатора генератора сигналов в дБ;

Р_ген– калиброванная мощность генератора.

Затухание аттенюаторов _вх1 (№164) и _вх2 (№173) генератора сигналов определяется по графикам градуировки этих аттенюаторов (см. Приложение).

С выхода ЛБВ колебания поступают в нагрузочное сопротивление (НС). Между выходом ЛБВ и НС включен НО с переходным затуханием _но= 9.6 дБ. Вторичное плечо НО используется для измерения мощности на выходе ЛБВ. Во вторичное плечо НО включены: детектор Д и микроамперметр мкА_Д для измерения тока детектора. Микроамперметр проградуирован в мощности колебаний, поступающих на детектор. Перед каждым измерением мощности детекторную секцию необходимо настраивать на максимум показаний микроамперметра мкА_Д. Мощность колебаний на выходе ЛБВ Р_{вых ЛБВ} определяется из соотношения (2) .

Р_{ВЫХ ЛБВ} = Р_Д·10^{0,1 вых} (2)

где: _вых =_НО – затухание в децибелах между выходом ЛБВ и детектором;

Р_Д – мощность колебаний на детекторе.

СОДЕРЖАНИЕ И ПОРЯДОК ВЫПОЛНЕНИЯ
ЛАБОРАТОРНОЙ РАБОТЫ

1. Ознакомиться с лабораторной установкой, назначением измерительных приборов и органов управления, расположенных на передних панелях блока питания и генератора стандартных сигналов.

2. Снять характеристику взаимодействия Р_{ВЫХ ЛБВ} = f₁(U_СП) при Р_{ВХ ЛБВ} = const и при постоянных значениях напряжения накала U_Н и напряжения на управляющем электроде U_УЭ, указанных в таблице 1.

При варьировании напряжения на спирали происходит изменение скорости электронов, поступающих в замедляющую систему, где распространяется электромагнитная волна. Доля кинетической энергии, передаваемой электронным потоком электромагнитной волне, зависит от их скоростей, т.е. от относительного угла пролета =l(1/v_Ф - 1/v_е), где  и v_Ф –частота и фазовая скорость электромагнитной волны, соответственно, v_е – скорость электронного потока. При = усредненная за период энергия, передаваемая волне от пучка, будет максимальной. В этом сдучае электронный сгусток находится все время в тормозящем поле волны и отдает максимум энергии.

При увеличении v_е (по сравнению со случаем =)  уменьшается. В этом случае уменьшается коэффициент модуляции электронного пучка по скорости, электроны группируются в сгустки дальше от входа ЛБВ (ближе к выходу) и сгусток меньшее время взаимодействует с волной. Энергия, отдаваемая волне, падает.

При уменьшении v_е ( по сравнению со случаем =)  увеличивается. Часть электронов сгустка в области выхода ЛБВ попадает в ускоряющее поле волны и, следовательно, забирают энергию у волны. Вследствие этого выходная мощность падает. При некотором значении v_е  v_Ф мощность падает до нуля, в этом случае электроны формируются в сгустки в области ускоряющего поля волны, т.е. они ускоряются волной и, следовательно, отбирают энергию у нее.

Напряжение на спирали U_СП изменять через 20 В, начиная с момента появления показаний прибора мкА_Д и до значения U_СП при котором мощность Р_{ВЫХ ЛБВ} уменьшится до нуля.

Экспериментальные данные занести в таблицу 1 и построить график характеристики взаимодействия Р_{ВЫХ ЛБВ} = f₁(U_СП) при Р_{ВХ ЛБВ} = const и при постоянных напряжениях на остальных электродах.

Определить U_{СП ОПТ} как напряжение на спирали, при котором выходная мощность принимает максимальное значение.

Таблица 1.

3. Снять амплитудную характеристику Р_{ВЫХ ЛБВ} = f_"2(Р_{ВХ ЛБВ}) при f = const, U_СП = U_{СП ОПТ} = const и при постоянных напряжениях на остальных электродах, указанных в таблице 2.

При увеличении амплитуды входного СВЧ сигнала возрастает модуляция электронного потока по скорости, электронные сгустки формируются ближе ко входу замедляющей системы, и по скольку средняя скорость сгустков определяется напряжением на спирали, относительный угол пролета будет возрастать, так как возрастает расстояние, на котором сформированные сгустки взаимодействуют с волной. Доля передаваемой кинетической энергии от сгустков волне увеличивается, что приводит к росту выходной мощности Р_ВЫХ. При больших уровнях входной мощности Р_ВЫХ начинает уменьшаться, что связано с перегруппировкой электронных сгустков из-за большой разности скоростей электронов, образующих сгустки, и продольной разгруппировкой сгустков. Часть электронов сгустков при приближении к выходу ЛБВ может вообще попасть в ускоряющую область СВЧ волны и забирать у нее энергию, что и вызывает уменьшение Р_ВЫХ.

Таблица 2.

Снятие амплитудной характеристики рекомендуется производить в следующей последовательности. Установить напряжения на электродах ЛБВ, указанные в таблице 2.

Мощность входного сигнала Р_{ВХ ЛБВ} изменять с помощью аттенюаторов от 0,0625 мкВт (_вх= - 42 дБ) до 1 мВт (_вх=0 дБ) через 3 дБ.

Экспериментальные данные занести в таблицу 2, вычислить коэффициент усиления ЛБВ по мощности К_Р= 10 lg(Р_ВЫХ/ Р_ВХ) , дБ и на общем графике построить амплитудную характеристику Р_{ВЫХ ЛБВ} = f₂(Р_{ВХ ЛБВ}) и коэффициент усиления ЛБВ по мощности К_Р= 10 lg(Р_{ВЫХ ЛБВ}/ Р_{ВХ ЛБВ}) при f = const, U_СП = U_{СП ОПТ} = const и при постоянных напряжениях на остальных электродах.

При построении указанных характеристик Р_{ВХ ЛБВ} и Р_{ВЫХ ЛБВ} откладывать в логарифмическом масштабе.

4. Снять зависимость выходной мощности от тока коллектора Р_{ВЫХ ЛБВ} = f₃(I_К) при Р_{ВХ ЛБВ}=8 мкВт и U_СП= U_{СП ОПТ}.

Увеличение тока коллектора происходит за счет изменения напряжения на управляющем электроде U_УЭ электронной пушки. Уменьшение напряжения U_УЭ (по абсолютной величине) вызывает увеличение количество электронов, эмитируемых катодом, т.е. увеличение тока пучка. В результате этого энергия, передаваемая от электронов СВЧ волне, возрастает, что и является причиной роста Р_{ВЫХ ЛБВ}.

Ток коллектора изменять путем изменения напряжения на управляющем электроде U_УЭ от –50 В до –15 В через 5 В.

Экспериментальные данные занести в таблицу 3 и построить график Р_ВЫХ = f₃(I_К) при Р_{ВХ ЛБВ}=8 мкВт и U_СП= U_{СП ОПТ}.

Таблица 3.

ОТЧЕТ

по лабораторной работе студент:

группа:

дата:

тема: ИССЛЕДОВАНИЕ ЛАМПЫ БЕГУЩЕЙ ВОЛНЫ (УВ-23,УВ-45)

1. Схема эксперимента.

1. Характеристика взаимодействия.

1. Амплитудная характеристика.

4. Зависимость выходной мощности от тока коллектора.
