Описание лабораторной установки.

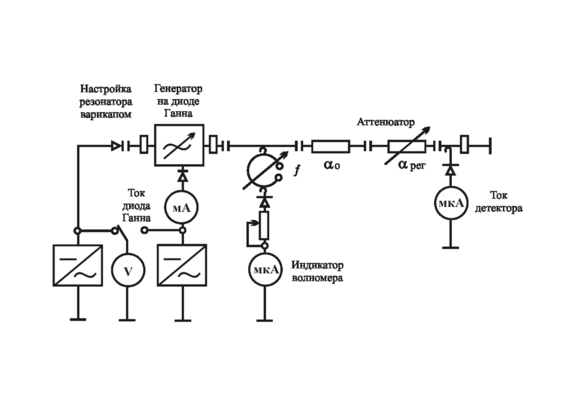

Электрическая схема лабораторной установки приведена на рисунке 1. Диод Ганна смонтирован в отрезке прямоугольного волновода, выполняющего роль СВЧ резонатора. Перестройка резонатора осуществляется изменением напряжения на варикапе, помещенном в резонаторе. Источник стабилизированного напряжения с двумя выходами, которые могут изменяться в пределах (0,5-11) В и измеряется вольтметром, размещенным в корпусе источника напряжения, питает диоды (диод Ганна и варикап).

Частота генерируемых колебаний определяется по шкале волномера, связанного с волноводным трактом генератора через емкостной штырь.

СВЧ колебания от диода Ганна через волноводную линию, содержащую аттенюатор с плавной регулировкой затухания, поступают на измеритель мощности. Измеритель состоит из детекторной секции и микроамперметра, отградуированного в единицах мощности.

На панели лабораторной установки смонтированы:

-микроамперметр детекторной секции;

-микроамперметр настройки волномера;

-миллиамперметр для измерения постоянного тока через диод Ганна;

-ручка регулировки чувствительности индикатора волномера.

Мощность СВЧ колебаний генератора на диоде Ганна определяется из соотношения:

Р_ген=Р_дет10^0,1α ,

где Р_дет – мощность колебаний, измеренная детектором, мкВт;

α - суммарное затухание, вносимое аттенюатором, дБ.

Суммарное затухание аттенюатора складывается из двух компонентов:

α = α_рег+ α₀,

где α_рег – регулируемая компонента (определяется по графику), дБ,

α₀ = 16 дБ – постоянная компонента.

Порядок выполнения работы

1. Ознакомиться с описанием работы и лабораторной установки. Ручки регулировки напряжения на источнике питания повернуть против часовой стрелки в крайнее положение. Включить тумблер «Сеть» источника питания (минимальное напряжение источника питания на обоих выходах 0,5 В). Увеличивая напряжение питания диода убедиться в появлении СВЧ генерации по отклонению стрелки микроамперметра детектора. Установить напряжение на диоде Ганна, соответствующее максимальной мощности СВЧ колебаний и ввести аттенюатором такое затухание, при котором стрелка измерителя мощности будет находиться в правой половине шкалы.

2. Снять вольт-амперную характеристику диода Ганна и зависимость мощности генерируемых колебаний от напряжения на диоде Ганна. Напряжение изменять от 0.5 В до 11 В через 0,5 В. Результаты измерений занести в таблицу 1.

Таблица 1.

Результаты измерений ВАХ и мощности генерируемых колебаний.

По данным таблицы 1 в системе координат с общим аргументом U_д построить графики зависимостей:

I_д = φ₁(U_д),

Р_ген= φ₂(U_д),

кпд = φ₃(U_д), где кпд=100 Р_ген/( I_д U_д), % – коэффициент полезного действия генератора.

1.3. Снять зависимость частоты и мощности генерируемых СВЧ колебаний от напряжения на варикапе. Установить напряжение на варикапе U_вар соответствующее максимальной мощности генерации. Напряжение на варикапе U_вар изменять от 0,5 В до 11 В через 0,5 В. Частоту колебаний определять по шкале волномера при максимальных показаниях индикатора. Значение мощности СВЧ колебаний фиксировать при расстроенном волномере (нулевое показание индикатора). Результаты измерений занести в таблицу 2.

Таблица 2.

Результаты измерений частоты и мощности генерируемых колебаний.

По данным таблицы 2 в системе координат с общим аргументом U_вар построить графики зависимостей:

Р_ген= φ₄(U_вар),

f_ген = φ₅(U_вар).

Определить диапазон электронной перестройки генератора на диоде Ганна и ее крутизну:

∆f = f_макс- f_мин, МГц,

S = df/dU_вар, МГц/В.

ОТЧЕТ

по лабораторной работе студент:

группа:

дата:

тема: ИССЛЕДОВАНИЕ СВЧ ГЕНЕРАТОРА НА ДИОДЕ ГАННА С ЭЛЕКТРОННОЙ ПЕРЕСТРОЙКОЙ ЧАСТОТЫ

1. Схема эксперимента.

1. Вольт-амперная характеристика диода Ганна, зависимости мощности генерации и КПД от напряжения на диоде.

1. Зависимость частоты и мощности генерируемых СВЧ колебаний от напряжения на варикапе.

Диапазон перестройки

частоты генератора:

∆f = f_макс- f_мин =

Крутизна электронной

перестройки:

S = df/dU_вар =
