ВАРИАНТ 22

ОТВЕТЫ

1

Укажите формулу расчета активной мощности цепи синусоидального переменного тока.

1 – u∙i 2 – U∙I

3 – U∙I∙cos φ 4 – U∙I∙sin φ

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как расположен на векторной диаграмме при резонансе напряжений вектор напряжения на емкости относительно вектора тока?

1 – совпадает с I 2 – отстает от I на π/2

3 – опережает I на π/2 4 – опережает от I на π/4

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Определить величину тока при последовательном соединении катушки индуктивности и идеального конденсатора, если:

U = 120 В,

X_L = X_C = R_K = 24 Ом.

1. 12 А

2. 10 А

3. 6 А

4. 5 А

5. Другое

4

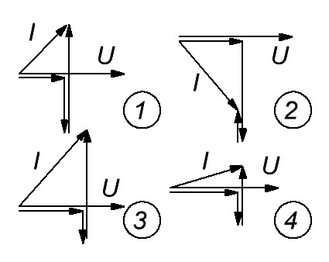

Укажите на диаграмме, построенной для цепи с параллельным соединением катушки и идеального конденсатора, вектор тока в ветви с емкостью.

1. 1

2. 2

3. 3

4. 4

5. 5

5

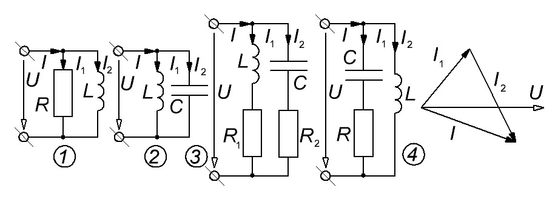

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

ВАРИАНТ 23

ОТВЕТЫ

1

Укажите формулу расчета мгновенной мощности цепи синусоидального переменного тока.

1 – u∙i 2 – U∙I

3 – U∙I∙cos φ 4 – U∙I∙sin φ

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как расположен на векторной диаграмме при резонансе напряжений вектор подводимого напряжения относительно вектора тока?

1 – совпадает с I 2 – отстает от I на π/2

3 – опережает I на π/2 4 – опережает от I на π/4

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Определить величину тока при последовательном соединении катушки индуктивности и идеального конденсатора, если:

U = 120 В,

X_L = X_C = R_K = 10 Ом.

1. 12 А

2. 10 А

3. 6 А

4. 5 А

5. Другое

4

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

5

Укажите на диаграмме, построенной для цепи с параллельным соединением катушки и идеального конденсатора, вектор тока в неразветвленной части цепи.

1. 1

2. 2

3. 3

4. 4

5. 5

ВАРИАНТ 24

ОТВЕТЫ

1

По какой формуле рассчитывается сопротивление цепи при резонансе токов?

1 – 2 –

3 – 4 –

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как изменится напряжение на конденсаторе в режиме резонанса при последовательном соединении катушки и конденсатора, если увеличить активное сопротивление катушки в два раза?

1 – не изменится 2 – уменьшится в два раза

3 – уменьшится в четыре раза 4 – увеличится в два раза

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Укажите условие, при котором реактивная мощность катушки больше реактивной мощности конденсатора при последовательном соединении катушки и конденсатора:

1 – R < X_C 2 – R > X_L

3 – X_L > X_C 4 – X_C > X_L

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Определить ток в емкости при параллельном соединении резистора и конденсатора, если ток в резисторе 6 мА, а в неразветвленной части цепи 10 мА.

1. 4 мА

2. 16 мА

3. 8 мА

4. 15 мА

5. Другое

5

Укажите векторную диаграмму цепи с параллельным соединением катушки и идеального конденсатора при B_C < G < B_L.

1. 1

2. 2

3. 3

4. 4

5. Другое

ВАРИАНТ 25

ОТВЕТЫ

1

Запишите закон изменения i, если:

u = 120 sin (3140·t + 15⁰),

R = 8 Ом,

L = 3,18 мГн,

C = 79,5 мкФ.

1.

2.

3.

4.

5. Другое

2

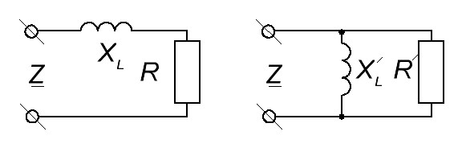

Определите сопротивление R^/ и X_L^/ эквивалентной цепи, если R = 4 Ом, X_L =3 Ом.

1. 6,25 Ом

8,33 Ом

2. 8,33 Ом

6,25 Ом

3. 5,25 Ом

5,25 Ом

4. 1,75 Ом

2,33 Ом

5. Другое

3

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Как изменится активная мощность, потребляемая цепью, если емкость С увеличится?

1. Увели-чится

2. Умень-шится

3. Не из-менится

5

Чему равен угол сдвига между U и I, если:

R = 10 Ом,

X_С =17,3 Ом.

1. 30⁰

2. – 30⁰

3. 60⁰

4. - 60⁰

5. Другое

ВАРИАНТ 26

ОТВЕТЫ

1

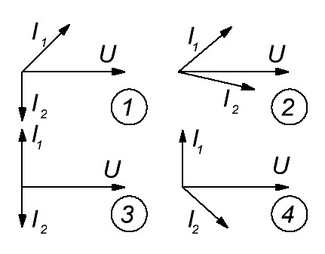

Для какой из электрических цепей справедливы изображенные графики мгновенных значений i(t) и u(t)?

1. 1

2. 2

3. 3

4. 4

2

Определить полное сопротивление цепи, если:

X_L = R = 8 Ом.

1. 4 Ом

2. 16 Ом

3. Ом

4. Ом

5. Другое

3

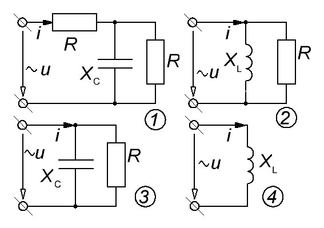

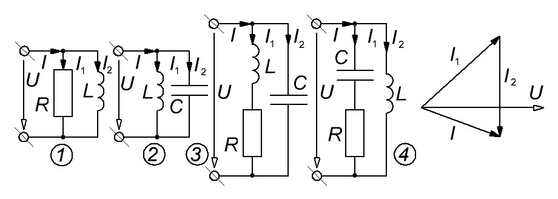

Какая цепь соответствует изображенной векторной диаграмме?

1. 1

2. 2

3. 3

4. 4

4

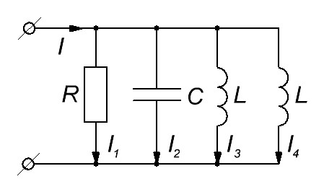

Определить ток в неразветвленной части цепи I, если:

I₁ = 5 А,

I₂ = 10 А,

I₃ = 6 А,

I₄ = 8 А.

1. А

2. А

3. 20 А

4. А

5. Другое

5

В результате расчета комплексы напряжения и тока потребителя имеют выражения:

U = 100∙e^j90 [B],

I = 5∙e^j60 [A]

Определить реактивную мощность цепи.

1. 500 вар

2. 250 вар

3. 325 вар

4. 400 вар

5. Другое

ВАРИАНТ 27

ОТВЕТЫ

1

Для какой из электрических цепей справедливы изображенные графики мгновенных значений i(t) и u(t)?

1. 1

2. 2

3. 3

4. 4

2

Определить полное сопротивление цепи, если:

X_L = R = 10 Ом.

1. 5 Ом

2. 10 Ом

3. Ом

4. Ом

5. Другое

3

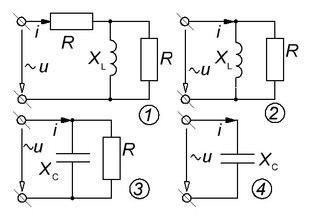

Какая цепь соответствует изображенной векторной диаграмме?

1. 1

2. 2

3. 3

4. 4

4

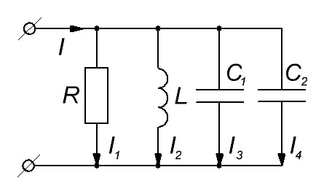

Определить ток в неразветвленной части цепи I, если:

I₁ = 6 А,

I₂ = 12 А,

I₃ = 3 А,

I₄ = 1 А.

1. 6 А

2. 22 А

3. 10 А

4. А

5. Другое

5

В результате расчета комплексы напряжения и тока потребителя имеют выражения:

U = 60∙e^j120 [B],

I = 3∙e^j90 [A]

Определить реактивную мощность цепи.

1. 45 вар

2. 180 вар

3. 90 вар

4. 70 вар

5. Другое
