ВАРИАНТ 12

ОТВЕТЫ

1

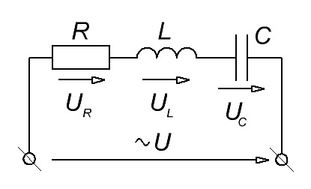

В цепи, состоящей из последовательно включенных R, C и L (R = 4 Ом, X_L = 6 Ом, X_C = 3 Ом), известно напряжение на участке R, C U_R,C = 10 В. Определите напряжение на зажимах цепи U.

1. 8 В

2. 10 В

3. 5,5 В

4. 12 В

5. Другое

2

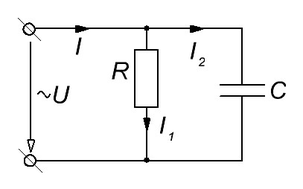

Чему равен угол сдвига между напряжением и током на входе цепи, состоящей из параллельно соединенных сопротивления R и емкости C, если R = 10 Ом, X_C = 17,3 Ом

1. 0⁰

2. 30⁰

3. -30⁰

4. -60⁰

5. Другое

3

Запишите уравнение тока в индуктивности i_L, если u = 60 ∙sin(314∙t + 30⁰), действующее значение тока I = 5 А,

R = 20 Ом.

1.

2.

3.

4.

5. Другое

4

Определите ток I, если:

U_C = 24 В,

R₁ = 5 Ом,

R₂ = 6 Ом,

X_C = 8 Ом.

1. 8,1 А

2. 4,3 А

3. 10 А

4. 3 А

5. Другое

5

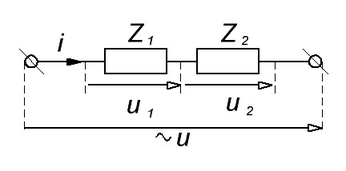

Запишите закон изменения напряжения u, если:

u₁ = 120 ∙sin(3140∙t + 90⁰), u₂ = 80 ∙sin(3140∙t - 90⁰).

1.

2.

3.

4.

5. Другое

ВАРИАНТ 13

ОТВЕТЫ

1

Определить показания приборов, если:

U = 100 В;

R = 10 Ом;

X_C = 10 Ом.

1.

2.

3.

4.

5. Другое

2

Определить напряжение U_L, если:

U_R =30 В,

U_C = 20 В,

U = 50 В.

1. 50 В

2. 60 В

3. 30 В

4. 20 В

5. Другое

3

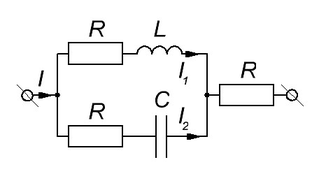

Определить активную мощность цепи, если:

I = 5 А,

I₁= 3 А,

I₂= 4 А,

R = 20 Ом.

1. 1000 Вт

2. 500 Вт

3. 750 Вт

4. 1500 Вт

5. Другое

4

Какая из диаграмм справедлива для цепи:

1. 1

2. 2

3. 3

4. 4

5. Другое

5

Определить реактивную мощность цепи, если:

i = 2,82 sin (314 t + 50⁰);

u = 28,2 sin (314 t + 80⁰).

1. 10 вар

2. 15 вар

3. 20 вар

4. 50 вар

5. Другое

ВАРИАНТ 14

ОТВЕТЫ

1

Определить период синусоидального переменного тока, если частота равна 50 Гц.

1. 0,01 с

2. 0,02 с

3. 0,03 с

4. 0,04 с

5. Другое

2

Определить величину тока в катушке индуктивности, если к ней подведено синусоидальное переменное напряжение U = 100 В, R_K = 60 Ом, X_LK = 80 Ом.

1. 1 А

2. 2 А

3. 3 А

4. 4 А

5. Другое

3

Определить активную мощность однофазного переменного тока, если вольтметр электромагнитной системы показал 120 В, амперметр электромагнитной системы 3 А, фазометр 0,6.

1. 360 Вт

2. 144 Вт

3. 198 Вт

4. 216 Вт

5. Другое

4

В электрической цепи U = 10 В, U_C = 4 В, U_R = 6 В.

Определить U_L при X_L > X_C.

1. 4 В

2. 6 В

3. 10 В

4. 12 В

5. Другое

5

Указать на векторной диаграмме активную составляющую тока в катушке индуктивности при параллельном соединении катушки с идеальным конденсатором.

1. 1

2. 2

3. 3

4. 4

5. 5

ВАРИАНТ 15

ОТВЕТЫ

1

Определите параметры R и X участка цепи, если ток через участок i = 10 sin (ω t + 30⁰), а напряжение u = 100 sin (ω t + 67⁰).

1. 10 Ом

10 Ом

2. 8 Ом

6 Ом

3. 6 Ом

8 Ом

4. 5 Ом

5 Ом

5. Другое

2

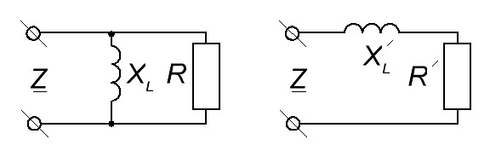

Определите сопротивление R^/ и X_L^/ эквивалентной цепи, если R = 10 Ом, X_L =10 Ом.

1. 10 Ом

10 Ом

2. 8 Ом

6 Ом

3. 6 Ом

8 Ом

4. 5 Ом

5 Ом

5. Другое

3

Напряжение u = 100 sin (ω t) приложено к последовательно соединенным R и X_C в цепи i = 10 sin (ω t + 30⁰). Запишите закон изменения напряжения на емкости u_C.

1 - u = 50 sin (ω t + 120⁰) 2 - u = 50 sin (ω t - 60⁰)

3 - u = 100 sin (ω t + 90⁰) 4 - u = 100 sin (ω t - 60⁰)

1. 1

2. 2

3. 3

4. 4

5. Другое

4

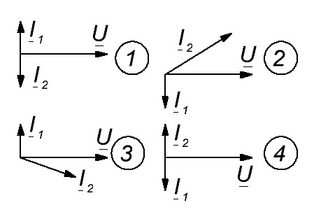

Какая из диаграмм токов справедлива для изображенной цепи, если В_C > В_L.

1. 1

2. 2

3. 3

4. 4

5. Другое

5

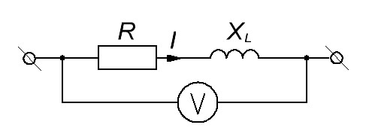

Определить показание вольтметра, включенного в цепь синусоидального переменного тока, если I = 2 А, R = 30 Ом, X_L = 40 Ом:

1. 60 В

2. 80 В

3. 100 В

4. 120 В

5. Другое

ВАРИАНТ 16

ОТВЕТЫ

1

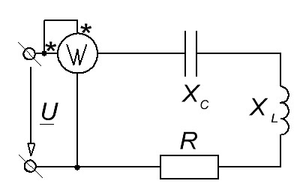

Определить показание прибора, если:

U = 10 В,

X_L = X_C = R = 5 Ом.

1. 10 Вт

2. 15 Вт

3. 20 Вт

4. 50 Вт

5. Другое

2

Определить ток I, если:

U = 10 В,

I₁ = 0,6 А,

I₂ = 0,8 А.

1. 0, 36 А

2. 1 А

3. 1,4 А

4. 0,64 А

5. Другое

3

В цепи синусоидального переменного тока с напряжением u = 100 sin (628 t + 120⁰) определить частоту подводимого напряжения.

1. 100 Гц

2. 200 Гц

3. 50 Гц

4. 160 Гц

5. Другое

4

Определить начальную фазу тока, если начальная фаза напряжения 60⁰, а угол сдвига фаз между током и напряжением φ = - 45⁰.

1. - 105⁰

2. 105⁰

3. 15⁰

4. - 15⁰

5. Другое

5

Какая из векторных диаграмм соответствует данной цепи, если:

R₁ = R₂ =X_L = X_C.

1. 1

2. 2

3. 3

4. 4

5. Другое
