ВАРИАНТ 17

ОТВЕТЫ

1

Определить подводимое напряжение, если при последовательном соединении катушки индуктивности и конденсатора в цепи ток I = 1 А и X_L = X_C = R = 12 Ом.

1. 8 В

2. 12 В

3. 24 В

4. 10 В

5. Другое

2

Указать формулу расчета емкостной проводимости участка цепи при последовательном соединении емкости C и резистора R:

1 – 2 –

3 – 4 –

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Определить величину подводимого напряжения при последовательном соединении идеальных катушки индуктивности, резистора и конденсатора, если U_L = U_C = U_R = 50 В.

1. 50 В

2. 100 В

3. 150 В

4. 75 В

5. Другое

4

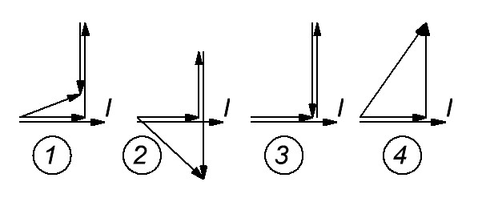

Указать вектор подводимого напряжения при последовательном соединении катушки индуктивности и конденсатора:

1. 1

2. 2

3. 3

4. 4

5. 5

5

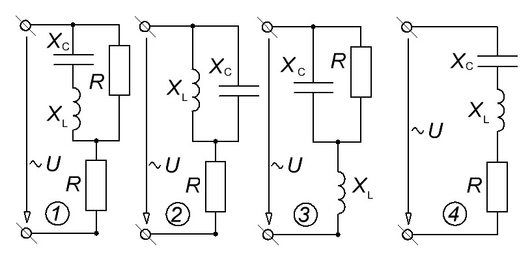

В какой из схем возможен резонанс токов?

1. 1

2. 2

3. 3

4. 4

ВАРИАНТ 18

ОТВЕТЫ

1

Определить X_L, X_C и R, если:

I = 10 А,

I_L = 10 А,

I_C = 5 А,

P = 800 Вт.

1.

2.

3.

4.

5. Другое

2

Определите полное сопротивление цепи Z, состоящей из трех последовательно соединенных сопротивлений, если известны для каждого из них угол φ и полное сопротивление:

Z₁ = 4 Ом, φ₁ = 0;

Z₂ = 10 Ом, φ₂ = -37⁰;

Z₃ = 22 Ом, φ₃ = 90⁰.

1. 5 Ом

2. 7,5 Ом

3. 20 Ом

4. 36 Ом

5. Другое

3

Определить полную проводимость цепи, если:

ω = 10³ рад·с^-1,

R₁ = 10 Ом,

R₂ = 5 Ом,

L = 10 мГн,

C = 500 мкФ.

1. 0,1 См

2. 0,4 См

3. 0,5 См

4. 1 См

5. Другое

4

В цепи синусоидального переменного тока с напряжением u = 100 sin (314 t + 30⁰) определить закон изменения тока i, если R = 10 Ом, L = 27,5 мГн.

1 – i = 20 sin (314 t + 90⁰),

2 – i = 10 sin (314 t – 30⁰),

3 – i = 15 sin (314 t + 30⁰),

4 – i = 10 sin (628 t + 60⁰).

1. 1

2. 2

3. 3

4. 4

5. Другое

5

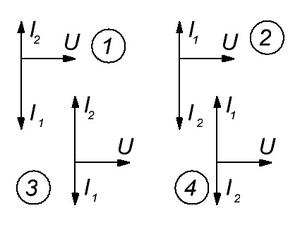

Какая из диаграмм токов справедлива для изображенной цепи, если X_C > X_L.

1. 1

2. 2

3. 3

4. 4

ВАРИАНТ 19

ОТВЕТЫ

1

В цепи синусоидального переменного тока i = 5 sin (314 t – 30⁰) определить закон изменения напряжения u, если L = 0,02 Гн.

1 – i = 31,4 sin (314 t + 90⁰),

2 – i = 62,8 sin (314 t – 30⁰),

3 – i = 31,4 sin (628 t + 30⁰),

4 – i = 31,4 sin (3148 t + 60⁰).

1. 1

2. 2

3. 3

4. 4

5. Другое

2

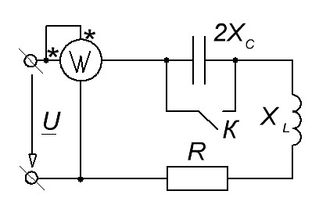

Определить показания ваттметра для двух положений ключа

1 – ключ разомкнут,

2 – ключ замкнут,

если:

U = 180 В,

X_L = X_C = R = 30 Ом.

1.

2.

3.

4.

5. Другое

3

Определите полное сопротивление цепи Z, состоящей из последовательно соединенных конденсатора C = 66 мкФ и резистора с сопротивлением R = 6 Ом при частоте f = 400 Гц.

1. 6 Ом

2. 8,5 Ом

3. 10 Ом

4. 3 Ом

5. Другое

4

На зажимах однофазного потребителя измерены:

U = 120 В, I = 10 А, P = 960 Вт.

Определите cos φ.

1. 0

2. 0,3

3. 0,6

4. 0,8

5. Другое

5

Чему равна индуктивность катушки L, если при включении в сеть переменного синусоидального тока с напряжением U = 200 В и частотой f = 50 Гц в катушке был замерен ток I = 4 А, а при включении в сеть постоянного тока с напряжением U = 200 В, был замерен ток I = 5 А.

1. 0,1 Гн

2. 0,2 Гн

3. 0,3 Гн

4. 0,5 Гн

5. Другое

ВАРИАНТ 20

ОТВЕТЫ

1

Определить действующее значение напряжения, изменяющегося по закону u = 311 sin (314·t + 45⁰).

1. 127 В

2. 380 В

3. 220 В

4. 250 В

5. Другое

2

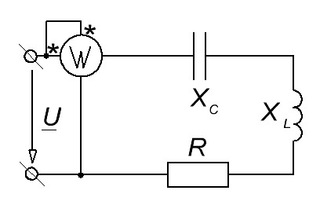

В цепи синусоидального переменного тока определить показания ваттметра, если:

U = 100 В,

X_L = X_C = R = 5 Ом.

1. 500 Вт

2. 100 Вт

3. 200 Вт

4. 300 Вт

5. Другое

3

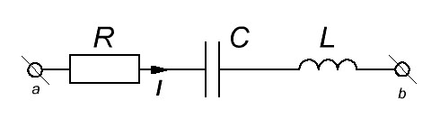

В цепи синусоидального переменного тока с U_ab = 50 В, R = X_L = X_C = 100 Ом. Определить ток I.

1. 0,3 А

2. 0,5 А

3. 0,2 А

4. 1 А

5. Другое

4

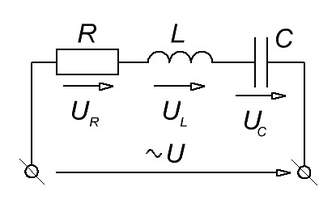

Какое из приведенных выражений для цепи однофазного синусоидального тока, состоящей из последовательного соединенных R, L и C верно:

1 – u = u_R – u_L – u_C 2 – U = U_R + U_L + U_C

3 – U = U_R + U_L – U_C 4 – U_m = U_mR – U_mL – U_mC

1. 1

2. 2

3. 3

4. 4

5

Определить ток в резисторе при параллельном соединении резистора и идеального конденсатора, если ток в конденсаторе 15 мА, а на неразветвленном участке цепи 25 мА.

1. 12,5 мА

2. 20 мА

3. 40 мА

4. 10 мА

5. Другое

ВАРИАНТ 21

ОТВЕТЫ

1

Какое из приведенных соотношений для цепи синусоидального переменного тока содержит ошибку?

1 – 2 – U > U

3 – 4 – ω = 2∙π∙f

1. 1

2. 2

3. 3

4. 4

2

Какое значение напряжения измеряет вольтметр электромагнитной системы?

1 – мгновенное; 2 – действующее;

3 – среднее; 4 – амплитудное.

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Указать векторную диаграмму для последовательного соединения R, L, C при X_C = X_L.

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Определить напряжение U_L, если:

U_R =30 В,

U_C = 20 В,

U = 50 В,

X_L > X_C.

1. 90 В

2. 80 В

3. 110 В

4. 60 В

5. Другое

5

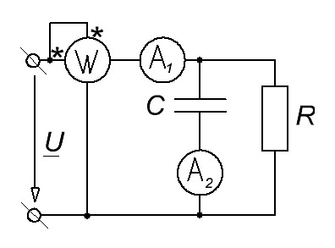

Определить величины сопротивлений R и X_C, если приборы показывают:

P = 80 Вт,

I₁ =5 А,

I₂ = 3 А.

1. 6 Ом

8 Ом

2. 5 Ом

6,7 Ом

3. 6,7 Ом

5 Ом

4. 8 Ом

6 Ом

5. Другое
