Билет №3

3. Напишите число своего рождения в двоичном и шестнадцатеричном кодах.

4. Организуйте память объемом 32К при 16 разрядной адресной шине на ИС типа К565РУ9. (нарисуйте блок-схему)

5. Напишите программу для PIC16F84:

Циклически переключайте светодиоды по очереди сверху вниз с выдержкой времени 0,2-0,3с.

Билет № 4

задачу?

задачу?

3. За какое время 8разрядный АЦП поразрядного уравновешивания преобразует 10В в код при t = 0,1 мкс?

4. Какова должна быть разрядность дешифратора, при организации памяти по структуре 2DМ, если память организовать на шести микросхемах типа КР568РЕ2? Каков общий объем памяти при 16- разрядной ША?

(Нарисуйте блок-схему такой памяти)

5. Напишите программу для PIC16F84:

Циклически переключайте светодиоды по очереди снизу вверх с выдержкой времени 0,2-0,3с.

Билет № 5

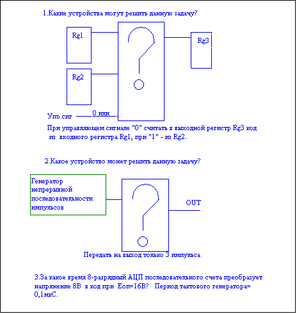

1. Какие устройства могут решить данную задачу?

3. Напишите сегодняшнее число в двоичном и шестнадцатеричном коде.

4. Нарисуйте ниже структуру памяти типа 2DM при использовании в качестве субмодуля микросхемы КР568РЕ2. Сколько максимально таких микросхем можно обслужить при 32 разрядной шине адреса?

5. Напишите программу для PIC16F84:

Включите все красные светодиоды, а зеленые должны «мигать» с выдержкой времени 0,2-0,3с.

Билет №6

t генератора =1мкс.

3. Для контроллера с 16-разрядной ША нужна память:

32К - ПЗУ масочного типа

2К - статического ОЗУ

Нарисуйте блок-схему распределения памяти.

5. Напишите программу для PIC16F84:

Включите все зеленые светодиоды, а зеленые должны «мигать» с выдержкой времени 0,2-0,3с.

Билет №7

4. Организовать память объемом 32К при 16 разрядной адресной шине на ИС типа КР568РЕ2.(нарисуйте блок-схему)

5. Напишите программу для PIC16F84:

Включите четыре нижних светодиода, а затем четыре верхних и так далее с выдержкой времени 0,2-0,3с.

Билет №8

3. Напишите число 15₁₀ в двоичном и шестнадцатеричном кодах.

4. За какое время 10 разрядный АЦП поразрядного кодирования преобразует напряжение 16 В в код при t= 10 мс?

5. Организовать память объемом 64К при 24 разрядной адресной шине на ИС типа КР568РЕ2.(нарисуйте блок-схему)

6. Напишите программу для PIC16F84:

Включите четыре нижних светодиода, а затем четыре верхних и так далее с выдержкой времени 0,2-0,3с.

Билет №9

3. Напишите число своего рождения в двоичном и шестнадцатеричном кодах.

4. Организуйте память максимально возможного объема при 16 разрядной адресной шине на ИС типа К565РУ6. (нарисуйте блок-схему)

5. Напишите программу для PIC16F84:

Включите четыре нижних светодиода, а затем четыре верхних и так далее с выдержкой времени 0,2-0,3с.

Билет №10

3. Напишите число 13₁₀ в двоичном и шестнадцатеричном кодах.

4. Организуйте память объемом 16К при 16 разрядной адресной шине на ИС типа КP556РТ15. (нарисуйте блок-схему)

5. Напишите программу для PIC16F84:

Переключайте пары светодиодов так: сначала - 1,2,5,6 , а затем оставшиеся с выдержкой времени 0,2-0,3с.

Билет №11

3. Напишите число своего рождения в двоичном и шестнадцатеричном кодах.

4. Организовать память объемом 64К при 16 разрядной адресной шине на ИС типа КР568РЕ2.(нарисуйте блок-схему)

5. Напишите программу для PIC16F84:

Переключайте пары светодиодов так: сначала - 1,2,5,6 , а затем оставшиеся с выдержкой времени 0,2-0,3с.

Билет №12

3. Напишите число своего рождения в двоичном и шестнадцатеричном кодах.

4. Организуйте память объемом 16К при 16 разрядной адресной шине на ИС типа К573РУ9А. (нарисуйте блок-схему)

5. Напишите программу для PIC16F84:
Переключайте пары светодиодов так: сначала – 3 4 7 8 , а затем оставшиеся с выдержкой времени 0,2-0,3с.

Билет №13

3. Напишите число своего рождения в двоичном и шестнадцатеричном кодах.

4. Организуйте память объемом 32К при 16 разрядной адресной шине на ИС типа К565РУ9. (нарисуйте блок-схему

5. Напишите программу для PIC16F84:

Переключайте пары светодиодов так: сначала - 1,2,5,6 , а затем оставшиеся с выдержкой времени 0,2-0,3с.

№ 14

задачу?

задачу?

3. Напишите число 18 в двоичном и шестнадцатиричном кодах.

4. Какова должна быть разрядность дешифратора, при организации памяти по структуре 2DМ, если память организовать на семи микросхемах типа КР568РЕ2? Каков общий объем памяти при 16- разрядной ША?

(Нарисуйте блок-схему такой памяти)

5. Напишите программу для PIC16F84:

Включите четыре нижних светодиода, а затем четыре верхних и так далее с выдержкой времени 0,2-0,3с.

Билеты для экзамена.doc

Билет 1.

1. Напишите следующую программу на "ассемблере" PIC16xxxx микроконтроллера.

Считывать входные данные с ключей и, проинвертировав входной код, записывать его через 20 мкс в RG.

2. Что нужно сделать, чтобы ввести информацию из порта PORTx в РОН для PICмикроконтроллера?

3.Напишите фрагмент программы для PIC16F877 выполняющей ввод аналоговой информации c входа AN2 .

4. Какие внутренние структуры МП используются для коммуникации этого МП в информационную систему на борту ЛА?

Билет 2.

1. Напишите следующую программу на "ассемблере" PIC16xxxx микроконтроллера.

Считывать входные данные с ключей и, проинвертировав входной код, записывать его через 10 мкс в RG.

2. Что нужно сделать, чтобы ввести информацию из порта PORTx в РОН для PICмикроконтроллера?

3.Напишите фрагмент программы для PIC16F877 выполняющей ввод аналоговой информации c входа AN3 .

4. Какой разряд статусного регистра задействуется в процессе сдвига информации влево или вправо?

Билет 3.

1. Напишите следующую программу на "ассемблере" PIC16xxxx микроконтроллера.

Считывать входные данные с ключей и, сдвинув входной код влево на 1 разряд, записывать его через 15 мкс в RG.

2. Что нужно сделать, чтобы ввести информацию из порта PORTx в РОН для PICмикроконтроллера?

3.Напишите фрагмент программы для PIC16F877 выполняющей ввод аналоговой информации c входа AN4 .

4. Какой разряд статусного регистра задействуется в процессе сдвига информации влево или вправо?

Билет 4.

1. Напишите следующую программу на "ассемблере" PIC16xxxx микроконтроллера.

Считывать входные данные с ключей и, сдвинув входной код влево на 1 разряд, записывать его через 20 мкс в RG.

2. Что нужно сделать, чтобы ввести информацию из порта PORTx в РОН для PICмикроконтроллера?

3.Напишите фрагмент программы для PIC16F877 выполняющей ввод аналоговой информации c входа AN5 .

4. Какой разряд статусного регистра задействуется в процессе сдвига информации влево или вправо?

Билет 5.

1. Напишите следующую программу на "ассемблере" PIC16xxxx микроконтроллера.
