Коэффициент надежности по ответственности: 1.000.
Алгоритм расчета в программе «ОПОРА_Х»:
Программа ОПОРА_Х предназначена для cбора нагрузок и расчета фундаментов устоев и промежуточных опор автодорожных, железнодорожных и пешеходных мостов (любых габаритов проезжей части, с разрезными и неразрезными пролетными строениями, мостов на кривых, и косых путепроводов) на следующие нагрузки и их сочетания:
- Постоянные нагрузки от веса конструкций и воздействия грунта и воды;
- Временные вертикальные нагрузки;
- Ветровая нагрузка с учетом динамической составляющей;
- Ледовые нагрузки (для русловых опор);
- Сейсмические нагрузки при сейсмичности от 7 до 9 баллов.
Для свайных фундаментов производится:
- Расчет усилий в головах и по длине свай;
- Определение экстремальных усилий в сваях для проверок и расчета армирования свай;
- Проверку сваи по грунту на вертикальные нагрузки;
- Проверку давления сваи на грунт по боковой поверхности;
- Проверку несущей способности грунта в основании свай (как для условного массивного фундамента) для многорядных свайных фундаментов;
- Проверку несущей способности подстилающих слоев грунта (как для условного массивного фундамента), или на давление под торцом одиночной сваи;
- Проверку несущей способности заделки сваи в скальный грунт (для свай, забуренных в скалу).
Исходные данные для расчета:

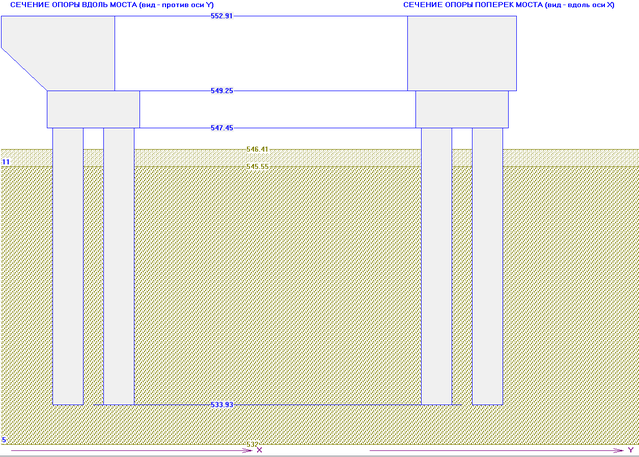

Конструкция рассчитываемой опоры схематично приведена на рисунке 3.1.
Рис.3.1. Конструкция рассчитываемой опоры.
Схема моста: +23.8+23.8+23.8+23.8+23.8+
Данные по пролетным строениям приведены в таблице 3.1.
Таблица 3.1.
Данные о пролетных строениях моста.
| № пролета | Полная длина пролета | Расчетная длина пролета | Момент инерции пролета | Строительная высота в пролете | Нагрузка от веса балок, тс/м | Вид опорных частей | Макс. Коэффициент трения В опорных частях | Высота РОЧ, м | |
| слева | справа | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 | 23,8 | 23,0 | 1,0 | 3,26 | 2,23 | неподвиж | подвиж | 0,04 | 0, 4 |
| 2 | 23,8 | 23,0 | 1,0 | 3,26 | 2,23 | подвиж | неподвиж | 0,04 | 0, 4 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 3 | 23,8 | 23,0 | 1,0 | 3,26 | 2,23 | неподвиж | подвиж | 0,04 | 0, 4 |
| 4 | 23,8 | 23,0 | 1,0 | 3,26 | 2,23 | подвиж | неподвиж | 0,04 | 0, 4 |
| 5 | 23,8 | 23,0 | 1,0 | 3,26 | 2,23 | неподвиж | подвиж | 0,04 | 0, 4 |
Расстояние между торцами балок 0,1м.
Таблица 3.2.
Прочие данные и нагрузки
| Погонные нагрузки от веса, тс/м: | Тротуаров и перил | 0,1 |
| От веса мостового полотна | 2,3 | |
| Число полос движения | Общее число полос | 1 |
| Максимальное в одном направлении | 1 | |
| Отметки уровней | Уровень высокой воды | 547,450 |
| Уровень межени | 545,500 | |
| Дополнительные данные | Класс временной нагрузки | С14 |
| Сейсмичность в баллах | 7 | |
| Угол между опорой и осью моста | 90 |
Данные по опоре:
Номер рассчитываемой опоры – 1;
Основание опоры – свайный фундамент;
Высота опорных частей – 0,4м;
Размер ригеля поперек оси моста – 4,6м;
Ширина шкафного блока – 5,3м;
Уклон конуса насыпи – 1,5м;
Объемный вес грунта насыпи - 1,80 тс/м3;
Угол внутреннего трения грунта засыпки - 35°
Общий ригеля приведен на рисунке 3.2.
Рис.3.2. Общий вид ригеля.
Таблица 3.3
Отметки уровней, м
| Головки рельса | 553,095 |
| Верха опорной площадки | 549,250 |
| Подошвы ростверка | 547,450 |
| Отметка поверхности грунта до срезки | 546,410 |
| Отметка верха грунта | 546,410 |
| Отметка низа сваи | 533,930 |
Таблица 3.4
Данные о ступенях опоры
| Ступень 1 Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 547,450 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер У | Смещение Х | Смещение У | Размер Х | Размер У | Смещение Х | Смещение У |
| 4,600 | 4,600 | 0,000 | 0,000 | 4,600 | 4,600 | 0,000 | 0,000 |
| Ступень 2 Вид сечения – круглое Число элементов – 4 Отметка низа ступени – 533,930 | |||||||
| Диаметр сечения – 1.500 | Координаты углов свай и тангенсы наклона | ||||||
| Х | Y | tg X | tg Y | ||||
| 1,250 -1,250 1,250 -1,250 | 1,250 -1,250 -1,250 1,250 | 0,000 0,000 0,000 0,000 | 0,000 0,000 0,000 0,000 | ||||
Данные по сваям (столбам) в грунте:
Вид сваи: Буронабивные сваи, бетонируемые методом ВПТ;
Сечение сваи: круглое;
Размер сваи: d=1,50 м;
Расчет коэффициента пропорциональности произведен по СП 24.13330.2011(СНиП 2.02.03-85*)
Число слоев грунта – 2.
Таблица 3.5.
Данные по грунтам
| Вид грунта | Отметка подошвы слоя | Показатель текучести | Коэффициент пористости | Объемный вес | Влажность, % | Угол внутреннего трения | Удельное сцепление | Условное сопротивление | Коэффициент пропорциональности | Модуль деформации |
| Супеси | 545,55 | 0,3 | 0,58 | 1,8 | 25,3 | 22,0 | 0,9 | 100 | 500 | 1100 |
| Крубнообл. Грунт с песч. заполнителем | 532,0, | 0,0 | 0,13 | 2,4 | 5,0 | 45,0 | 0,2 | 1000 | 2000 | 5000 |
Расчет фундамента береговой опоры
Постоянные нагрузки в сечении приведены в таблице 3.6.
Таблица 3.6.
Постоянные нагрузки в сечении
| № | Нагрузка | Hx | Hy | P | Mx | My | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 1 | Правый пролет. Реакция от веса балок, тротуаров и перил | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 26,65 29,31 23,98 | 0,00 0,00 0,00 | 41,31 45,44 37,14 | |
| 3 | Правый пролет. Реакция от веса мостового полотна | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 27,48 35,73 24,74 | 0,00 0,00 0,00 | 42,60 55,38 38,34 | |
| 7 | Вес насадки (ригеля) | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 60,75 66,83 54,68 | 0,00 0,00 0,00 | 0,00 0,00 0,00 | |
| 11 | Вес шкафного блока и мягкого въезда | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 70,0 77,0 63,0 | 0,00 0,00 0,00 | 56,7 62,37 51,03 | |
| 12 | Вес балласта с частями пути на мягком въезде | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 2,0 2,6 1,8 | 0,00 0,00 0,00 | -1,2 -1,56 -1,08 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 13 | Боковое давление грунта от собственного веса со стороны насыпи | 47,47 66,45 33,23 | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 0,00 0,00 0,00 | 60,95 85,83 42,66 | |
| Итого нормативных нагрузок: | 47,47 | 0,00 | 186,88 | 0,00 | 200,36 | ||
| Итого расчетных нагрузок по критериям: | max P min P max My | 66,45 66,45 66,45 | 0,00 0,00 0,00 | 211,47 168,20 198,52 | 0,00 0,00 0,00 | 246,96 210,79 247,44 | |
Данные для определения ветровой нагрузки приведены в таблице 3.7.
