Приложение Б

Расчет отверстия моста

Расчет отверстия моста произведен в соответствии с методикой [1]

Таблица 1

Расчет отверстия моста через реку Ирунгда

С учетом вероятности превышения расчетного расхода P=1% и максимального расхода P=0,33% определяются требуемы расходы воды.

Учитывая, что модульный коэффициент принимается по [1], максимальные расходы воды требуемой вероятности превышения определяются по следующим формулам:

Где: - модульный коэффициент (ордината), соответствующий требуемой вероятности превышения максимального расхода;

Q- сумма максимальных расходов

Подставив получаем:

Отверстие моста определяется согласно [1] по формуле

Где: -суммарная площадь живого сечения;

- средняя глубина воды.

Определение параметров общего размыва

Для дальнейших расчетов необходимо определить линию общего размыва (ЛОР).

Величина размыва в i - ой точке водотока определяется по формуле:

где - глубина воды в i - ой точке сечения водотока до размыва, м;

- максимальная глубина;

k_р=1,05 - коэффициент общего размыва.

Полученные значения размывов сведены в табл. 1.2.

Таблица 1.2.

Значения размывов в сечении реки

№ точки	Ед. измер.
1	м	1,03	1,7
2	м	2,35	2,7
3	м	1,54	2,3
4	м	1,5	2,2
5	м	1,07	1,8
6	м	1,24	2
7	м	1,7	2,4
8	м	0,63	1,2
9	м	1,59	2,3
10	м	1,57	2,3
11	м	2,59	2,7
12	м	1,87	2,5
13	м	1,97	2,6
14	м	2,6	2,7
15	м	2,18	2,6

Приложение В

Опорные части шаровые сегментные

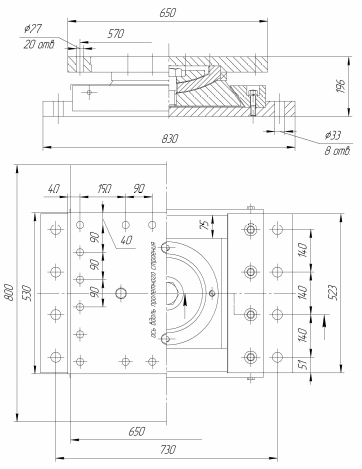

Рисунок 1. Схема опорных частей

Приложение Г

Технические характеристики буровой установки KATO 30 THS

Рисунок 2. Буровая установка KATO 30 THS

Ударно-канатное бурение
Диаметр бурения 800мм - 1500 мм
Макс. внешний диаметр обсадных труб 1480 мм
Макс. глубина бурения около 45 м
Усилие натяжения 6000 кгс
Скорость извлечения 90 м/мин
Обсадные трубы (качательный механизм)
Качательный момент 122 000кгс-м
Амплитуда качания 13
Максимальное усилие извлечения 83 400 кгс
Усилие погружения обсадной трубы 26,000 кгс(мощность гидроцилиндра 135,400 кгс)
Ходовые характеристики:
Скорость хода 1,47 км/ч
Максимальный угол подъема 38%
Удельное давление на грунт 0,82 кгс/м
Общая длина (в собранном виде) 15 400 мм
Общая ширина (-//-) 3180 мм
Общая высота (-//-) 3540 мм
Общая длина (в рабочем состоянии) 9360 мм
Общая ширина (-//-) 3180 мм
Общая высота (-//-) 13300 мм
Ширина башмака гусеницы 600 мм
Общ, масса с учетом всего нав-го оборуд, около 38 000 кгс

Приложение Д

Технические характеристики крана KATO КА 1300 RX

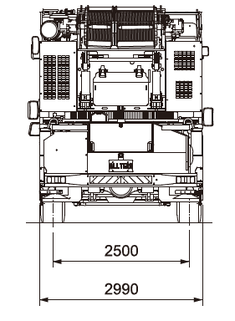

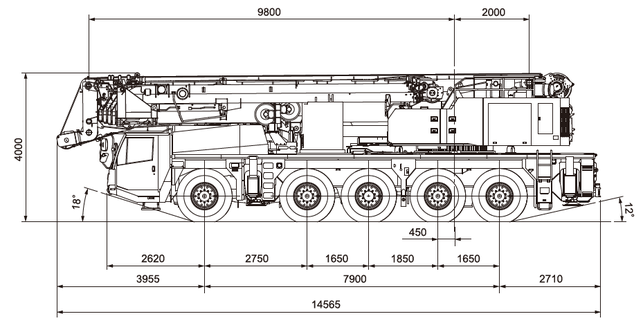

Рисунок 3. Общий вид крана KATO КА 1300 RX

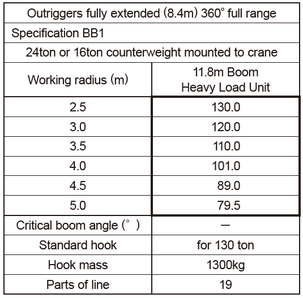

Рисунок 4. Грузовысотные характеристики крана KATO КА 1300 RX(Рабочий радиус от 2,5 до 5,0 метров.)

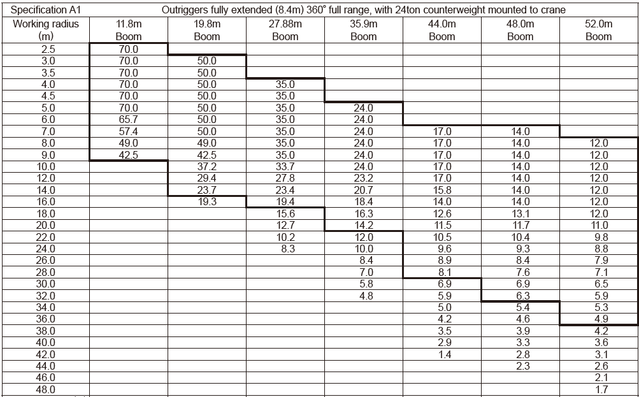

Рисунок 5. Грузовысотные характеристики крана KATO КА 1300 RX(Рабочий радиус от 2,5 до 48,0 метров.)

Приложение Е

Технические характеристики гусеничного крана ДЭК-321

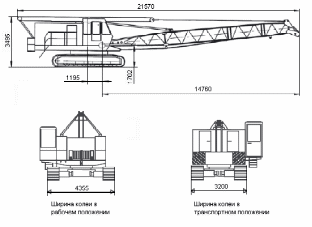

Рисунок 6. Общий вид крана ДЭК-321

Максимальная грузоподъемность (на основной стреле 14 м), т -32

Максимальный грузовой момент, тм118,75

Длина стрелыосновная, м14со сменным оборудованием, мдо 32,75

Длина неподвижного гуська, м5; 10Длина маневрового гуська, м10, 15, 20

Максимальная грузоподъемность на неподвижном гуське, т5

Максимальная грузоподъемность на маневровом гуське, т11,8

Максимальная высота подъемастрела 32,75 + гусек 5 / 10, м36 / 40,6с башенно-стреловым оборудованием, м45,65

Вылет максимальный, м29

Вылет минимальный, м3,7

Скорость подъема-опускания, м/мин5; 10

Скорость передвижения, км/ч1

Габаритные размерыдлина (без стрелы), м7567

ширина в рабочем положении / в транспортном положении, м4750 / 3200

высота с поднятым порталом / с опущенным порталом, м6720 / 2930

Радиус поворота (со стрелой 14м), м4440

Частота вращения поворотной части, об/мин0,3 – 1

Конструктивная масса крана (с основной стрелой), т42

Приложение Ж

Технические характеристики автобетоносмесителя ABC-11DA

Рисунок 7. Общий вид автобетоносмесителя ABC-11DA

Таблица 1

Технические характеристики автобетоносмесителя ABC-11DA

Максимальный объем перевозимой бетонной смеси	м3	11
Максимальная масса перевозимой бетонной смеси (с полным баком для воды)	кг	23100
Масса снаряженного АБС , в том числе:	кг	16650
-нагрузка на переднюю ось (оси)	кг	8636
-нагрузка на заднюю ось (тележку)	кг	8014
Полная масса АБС, в том числе:	кг	41000
-нагрузка на переднюю ось (оси)	кг	15000
-нагрузка на заднюю ось (тележку)	кг	26000
Емкость бака для воды	л	1000

Приложение З

Технические характеристики автосамосвала КамАЗ 65222

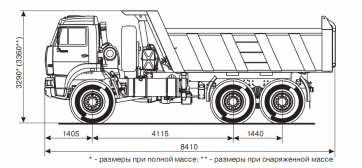

Рисунок 8. Общий вид автосамосвала КамАЗ 65222

Таблица 2

Технические характеристики автосамосвала КамАЗ 65222

Наименование	Ед.изм.	Значение
1. Грузоподъемность	т	19,5
2.Собственная масса	т	23,85
3.Полная длина	м	8,410
4.Ширина	м	2,549
5.Высота	м	3,36
6.Объем кузова	м3	12
7.Топливный бак	л	350

Приложение И
