Таблица 3.21

Внецентренное сжатие. Расчет на эксцентриситет 0.3321 [м]

Случайный эксцентриситет: 0.0571 м, Коэфф. прогиба: 1.0356

Расчетные сопротивления МПа: Rb= 15.3, Rs= 250

Расчетные усилия в сечении: N= 1.73321 [МН], N*(e + eсл)*eta= 0.69866 [МН*м]

Проверка: Усилие 0.6987 < Несущей способн. 1.5614 [МН*м]

Проверка прочности сечения выполняется. Запас: 55.25 %

Расчет на сейсмику сечений между отметками 547,750 и 544,860

Данные об усилиях в критичном сечении приведены в таблице 3.22

Таблица 3.22

Внецентренное сжатие. Расчет на эксцентриситет 0.2677 [м]

Случайный эксцентриситет: 0.0504 м, Коэфф. прогиба: 1.0219

Расчетные сопротивления МПа: Rb= 15.3, Rs= 250

Расчетные усилия в сечении: N= 1.42377 [МН], N*(e + eсл)*eta= 0.46278 [МН*м]

Проверка: Усилие 0.4628 < Несущей способн. 1.3923 [МН*м]

Проверка прочности сечения выполняется. Запас: 66.76 %

Расчет на трещиностойкость сечений между отметками 547,75 и 544,86

Данные об усилиях в критичном сечении приведены в таблице 3.23

Таблица 3.23

Проверка на образование продольных трещин в бетоне

Проверка: Sigma_b= 2.5747 < Rb,mc2= 19.6 МПа

Проверка на продольные трещины Выполняется. Запас: 86.86 %

Проверка раскрытия поперечных трещин в бетоне:

Зона взаимодействия: Х= 10.4 см, Площадь= 0.0532 м2

Радиус армирования= 332.73 cм, psi= 27.361 cм

Проверка: Ширина раскрытия= 0.00011 < Delta_Max= 0.03 см

Проверка на раскрытие трещин выполняется. Запас: 99.64 %

Данные об усилиях в критичном сечении приведены в таблице 3.24

Таблица 3.24

Проверка на образование продольных трещин в бетоне:

Проверка: Sigma_b= 2.3668 < Rb,mc2= 19.6 МПа

Проверка на продольные трещины Выполняется. Запас: 87.92 %

Проверка раскрытия поперечных трещин в бетоне

Зона взаимодействия: Х= 10.6 см, Площадь= 0.0551 м2

Радиус армирования= 344.66 cм, psi= 27.848 cм

Проверка: Ширина раскрытия= 0.0007 < Delta_Max= 0.03 см

Проверка на раскрытие трещин выполняется. Запас: 97.68 %

На основании результатов расчета можно сделать вывод, что 16 стержней арматуры А-II диаметров 16мм достаточно для обеспечения прочности и трещиностойкости.

Арматурный чертеж столба приведен на листе №5.

3.1.3 Армирование плиты-насадки береговой опоры.

Армирование плиты-насадки береговой опоры производится в программе «OPORA_X».

Исходные данные для расчета армирования плиты насадки:

Исходные данные:

Бетон – В35;

Сечение – прямоугольное;

Размеры X*Y= 4.6*4.6 м;

Защитный слой бетона : 0.0500м.

Рабочая арматура и характеристики приведенного сечения:

Симметричная. Вдоль одной грани, перпендикулярной оси X:

Класс: "A-I", d = 12 мм, Стержней: 31, Включая угл.

Симметричная. Вдоль одной грани, перпендикулярной оси Y:

Класс: "A-I", d = 12 мм, Стержней: 31

Расчет на прочность сечения

Данные об усилиях в критичном сечении приведены в таблице 3.25

Таблица 3.25

Внецентренное сжатие в направлении оси X: e= 1.4362 м

Случайный эксцентриситет: 0.0075 м, Коэфф. прогиба: 1

Расчетные сопротивления МПа: Rb= 17.5, Rs= 200

Расчетные усилия в сечении: N= 6.23359 МН, N*(e + eсл)*eta= 8.99953 МН*м

Проверка: Усилие 8.9995 < Несущей способн. 22.6506 МН*м

Проверка прочности сечения выполняется. Запас: 60.27 %

Расчет на сейсмику сечения

Данные об усилиях в критичном сечении приведены в таблице 3.26

Таблица 3.26

Внецентренное сжатие в направлении оси X: e= 1.9523 м

Случайный эксцентриситет: 0.0075 м, Коэфф. прогиба: 1

Расчетные сопротивления МПа: Rb= 17.5, Rs= 200

Расчетные усилия в сечении: N= 4.15366 МН, N*(e + eсл)*eta= 8.14053 МН*м

Проверка: Усилие 8.1405 < Несущей способн. 18.1612 МН*м

Проверка прочности сечения выполняется. Запас: 55.18 %

Расчет на трещиностойкость

Данные об усилиях в критичном сечении приведены в таблице 3.27

Таблица 3.27

Проверка на образование продольных трещин в бетоне

Проверка: Sigma_b= 1.0135 < Rb,mc2= 16.7 МПа

Проверка на продольные трещины выполняется, Запас: 93.93%

Проверка раскрытия поперечных трещин в бетоне

Зона взаимодействия: Х= 12.2 см, Площадь= 0.549 м2

Радиус армирования= 147.58 cм, psi= 51.653 cм

Проверка: Ширина раскрытия= 0.00608 < Delta_Max= 0.03 см

Проверка на раскрытие трещин выполняется, Запас: 79.72 %

Данные об усилиях в критичном сечении приведены в таблице 3.28

Таблица 3.28

Проверка на образование продольных трещин в бетоне

Проверка: Sigma_b= 0.923 < Rb,mc2= 16.7 [МПа]

Проверка на продольные трещины выполняется. Запас: 94.47%

Проверка раскрытия поперечных трещин в бетоне

Зона взаимодействия: Х= 12.2 см, Площадь= 0.549 м2

Радиус армирования= 147.58 cм, psi= 51.653 cм

Проверка: Ширина раскрытия= 0.00887 < Delta_Max= 0.03 [см]

Проверка на раскрытие трещин ВЫПОЛНЯЕТСЯ, Запас: 70.45 %

Расчет выносливости сечения

Для сечения вычислены напряжения:

В сжатой зоне бетона: SigmaMaxB= 0.9685 МПа и SigmaMinB=0.2105 МПа

В растянутой арматуре: SigmaMaxA= -10.5743 МПа и SigmaMinA= 0.0094 Мпа

Проверка бетона на выносливость:

Коэфф.Цикла= 0.22, eps= 1.059, beta= 1.280, Rb= 17.50 МПа

Проверка: SigmaB= 0.968 < Rbf= 14.228 [МПа]

Проверка бетона выполняется. Запас: 93.19 %

Проверка арматуры на выносливость:

Коэфф.Цикла= -0.00, eps= 0.810, beta= 1.000, Rs=200.00 МПа

Проверка: SigmaA= 10.574 < Rsf= 161.929 МПа

Проверка арматуры выполняется. Запас: 93.47 %

Расчет показал, что для обеспечения условий прочности и трещиностойкости необходимо 31 стержень арматуры АI диаметром 12мм.

Арматурный чертеж плиты-насадки приведен на листе №6. Конструкция береговой опоры приведена на листе №5.

3.2. Расчет промежуточной опоры.

3.2.1. Расчет фундамента промежуточной опоры.

Расчет производится при помощи программы «OPORA_X».

Расчет произведен 02.05.2017 16:27:11 .

Версия программы 7.20.04 Февраль 2017г.

Тип моста: Железнодорожный.

Расчет производится по СП хх.13330.2011 (действуют с 20 Мая 2011г).

Уровень ответственности сооружения: нормальный.

Коэффициент надежности по ответственности: 1.000.

Алгоритм расчета в программе «ОПОРА_Х»:

Программа ОПОРА_Х предназначена для cбора нагрузок и расчета фундаментов устоев и промежуточных опор автодорожных, железнодорожных и пешеходных мостов (любых габаритов проезжей части, с разрезными и неразрезными пролетными строениями, мостов на кривых, и косых путепроводов) на следующие нагрузки и их сочетания:

- Постоянные нагрузки от веса конструкций и воздействия грунта и воды;

- Временные вертикальные нагрузки;

- Ветровая нагрузка с учетом динамической составляющей;

- Ледовые нагрузки (для русловых опор);

- Сейсмические нагрузки при сейсмичности от 7 до 9 баллов.

Для свайных фундаментов производится:

- Расчет усилий в головах и по длине свай;

- Определение экстремальных усилий в сваях для проверок и расчета армирования свай;

- Проверку сваи по грунту на вертикальные нагрузки;

- Проверку давления сваи на грунт по боковой поверхности;

- Проверку несущей способности грунта в основании свай (как для условного массивного фундамента) для многорядных свайных фундаментов;

- Проверку несущей способности подстилающих слоев грунта (как для условного массивного фундамента), или на давление под торцом одиночной сваи;

- Проверку несущей способности заделки сваи в скальный грунт (для свай, забуренных в скалу).

Исходные данные для расчета:

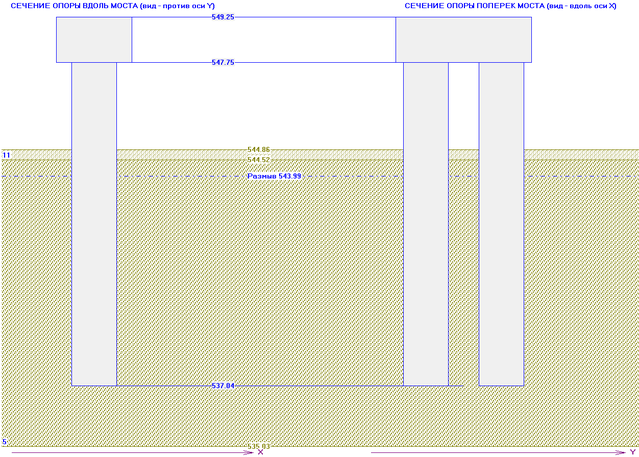

Конструкция рассчитываемой опоры схематично приведена на рисунке 3.12.

Рис.3.12. Конструкция рассчитываемой опоры.

Схема моста: +23,8+23,8+23,8+23,8+23,8+

Данные по пролетным строениям приведены в таблице 3.29.

Таблица 3.29.

Данные о пролетных строениях моста.

Расстояние между торцами балок 0,1м.

Характеристики
