Схемы замещения асинхронной машины
Схемы замещения асинхронной машины
Т - образная схема замещения.
Сопротивлением намагничивающей цепи является главное индуктивное сопротивление первичной обмотки, и по этой цепи протекает намагничивающий ток
Напряжение на зажимах 1 и 2 намагничивающей цепи

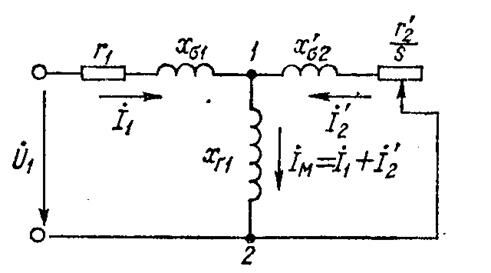

Схема 1.
Схема замещения не учитывает магнитных потерь в сердечниках машины.
Потери в сердечнике статора (первичной цепи) могут быть учтены при аналогично тому, как это было сделано для трансформатора, путем включения на зажимы 1 и 2 схемы рис. параллельно сопротивлению активного сопротивления такой величины, что потери в нем будут равны магнитным потерям в сердечнике статора на одну сразу:
Рекомендуемые материалы
откуда
Величину можно найти, если из опытных или расчетных данных известны потери в сердечнике статора при определенном E1 или определенном магнитном потоке. Обычно
Параллельно включенные сопротивления можно объединить в одно общее сопротивление намагничивающей цепи , можно объединить в одно общее сопротивление намагничивающей цепи
или
причем . В результате вместо схемы 1 получим схему 2, которая в несколько ином виде представлена па схеме 3.

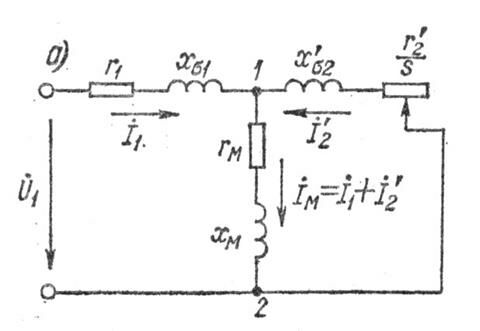

Схема 2.

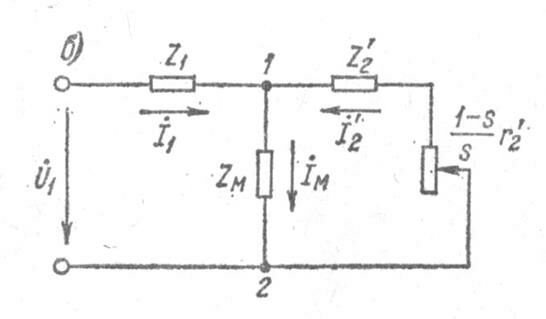

Схема 3.
При этом
и выделено добавочное сопротивление
соответствующее механической мощности, развиваемой на роторе машины. Схема 3 аналогична схеме замещения трансформатора, к вторичным зажимам которой подключено нагрузочное сопротивление
В лекции "На зачёт" также много полезной информации.
Намагничивающий ток схем 2 и 3 содержит, кроме реактивной составляющей , также активную составляющую , соответствующую магнитным потерям в статоре:
Непосредственный учет магнитных потерь в сердечнике ротора (вторичной цепи) в схеме замещения сложен, так как частота перемагничивания этого сердечника при изменении s изменяется, в результате чего указанные потери при не пропорциональны . В нормальных рабочих режимах машины
(0 < s < 0,05) вследствие малой частоты перемагничивания эти потери вообще незначительны и их можно не учитывать. Если же учет этих потерь все же необходим, то следует иметь в виду, что они покрываются за счет механической мощности.
С увеличением номинальной мощности к.п.д. машины увеличивается, а относительные величины потерь уменьшаются, соответственно чему уменьшаются также относительные величины активных сопротивлений.
Из приведенных данных видно, что сопротивление намагничивающей цепи схемы замещения асинхронных машин значительно меньше, чем у трансформаторов. Это объясняется наличием в магнитной цепи асинхронных машин воздушного зазора между статором и ротором. В связи с этим намагничивающий ток и ток холостого хода асинхронных машин значительно, чем у трансформаторов.
