Задание №68
Установка состоит из электродвигателя, планетарного редуктора, кривошипно- ползунного механизма 4-х шарнирного механизма.
По договоренности с консультантом 4-х шарнирный механизм не рассматривается.

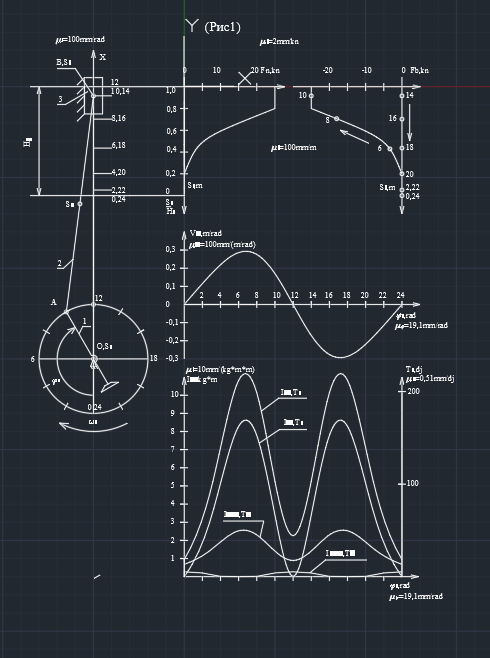

Движение от электродвигателя через упругую муфту передается планетарному редуктору и далее посредством зубчатой пары на кривошипно вал 1 и прессующему ползуну 3. Изменение усилий задано диаграммой (рис 1).
