Описание
Проектирование и исследование механизмов двигателя и передачи мотосаней
Реферат
Расчетно-пояснительная записка к курсовому проекту " Проектирование и исследование механизмов двигателя и передачи мотосаней " содержит 97 страницы машинописного текста и 87 рисунков и графиковВ данной расчетно-пояснительной записке приведено: проектирование кривошипно-ползунного механизма и определение закона его движения, силовой расчет кривошипно-ползунного механизма, проектирование зубчатой передачи и планетарного механизма, а также проектирование кулачкового механизма.
Оглавление
- Реферат 2
- 1. Техническое задание 5
- 1.1. Назначение, функциональная схема, принцип работы 5
- 1.1. Исходные данные 8
- 2. Проектирование кривошипно-ползунного механизма и определение закона его движения 10
- 2.1 Определение основных размеров звеньев механизма по заданным условиям 10
- 2.2 Определение функций положения 11
- 2.3 Выбор динамической модели 12
- 2.4 Определение аналогов скоростей и ускорений точек механизма 13
- 2.5 Таблицы значений аналогов скоростей и ускорений 14
- 2.6 Определение приведенного момента движущих сил и суммарного приведенного момента 17
- 2.6 Таблица значений приведенных моментов сил, действующих на механизм 18
- 2.7 Определение приведенных моментов инерции второй группы звеньев механизма 19
- 2.8 Таблица приведенных моментов инерции второй группы звеньев механизма и их производных 19
- 2.9 Определение работы движущей силы, сил сопротивления и суммарной работы 19
- 2.10 Определение момента инерции первой группы звеньев по методу Марцелова 21
- 2.11 Построение диаграммы угловой скорости и углового ускорения звена приведения 22
- 2.12 Определение параметров маховика 23
- 3. Силовой расчёт механизма 24
- 3.1 Исходные данные для силового расчета механизма 24
- 3.2 Построение плана скоростей 24
- 3.3 Построение плана ускорений 25
- 3.4 Определение главных векторов и главных моментов сил инерции 25
- 3.5 Кинетостатический силовой расчет механизма 26
- 3.6 Кинетостатический силовой расчет механизма (часть Mathcad) 27
- 4 Проектирование зубчатой передачи и планетарного редуктора 30
- 4.1. Расчет зубчатой передачи 30
- 4.2 Проектирование планетарного редуктора 33
- 5. проектирование кулачкового механизма 35
- 5.1 Исходные данные для проектирования 35
- 5.2 Построение кинематических диаграмм 35
- 5.3 Определение основных размеров кулачкового механизма и его построение 35
- 5.4 Построение графика изменения углов давления 36
- 6. заключение 37
- Приложение 1 Расчет для определения закона движения и силой расчёт механизма 38
- Приложение 2 Расчеты зубчатой передачи 81
- Приложение 3 Расчет планетарного редуктора 83
- Приложение 4 Расчет кулачкового механизма 84
1. Техническое задание
1.1. Назначение, функциональная схема, принцип работы

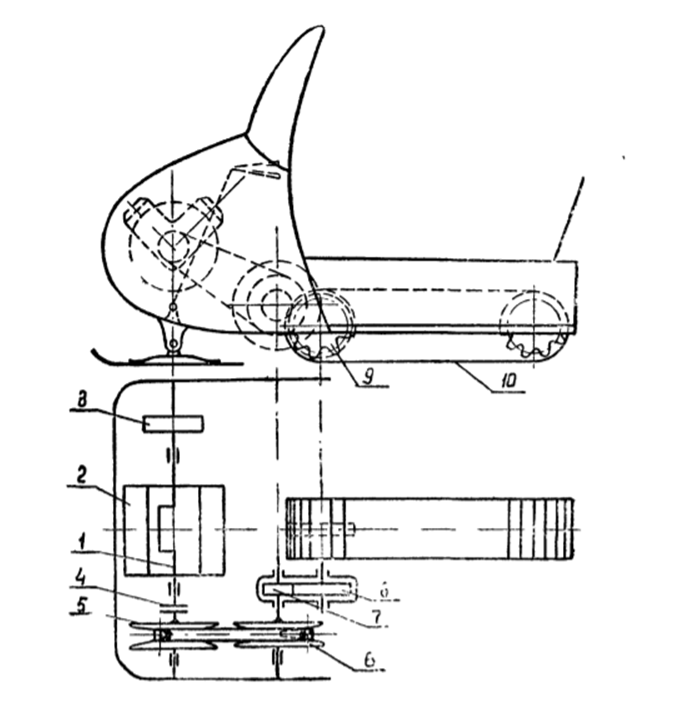

Рис.1.1 Схема расположения механизмов мотосаней
Двухцилиндровый двигатель мотосаней – четырехтактный карбюраторный V образный. Схема механизмов мотосаней представлена на рисунке 1.1. Коленчатый вал 1 двигателя 2 с маховиком 3 расположен перпендикулярно продольной оси мотосаней. Между коленчатым валом и валом шкива 5 расположена муфта сцепления 4. При включенной муфте сцепления коленчатый вал двигателя соединен с остальными механизмами мотосаней. Или полностью отключен от них при выключенной муфте сцепления. В мотосанях коробка передач и дифференциал отсутствуют. Их функцию выполняет автоматическая клиноременная передача со шкивами 5 и 6 переменного диаметра, обеспечивающая изменение передаточного числа в зависимости от скорости движения мотосаней и нагрузки. Вал шкива 6 через пару зубчатых колес 7 и 8 связан с валом ведущей звездочки 9 гусеницы 10.

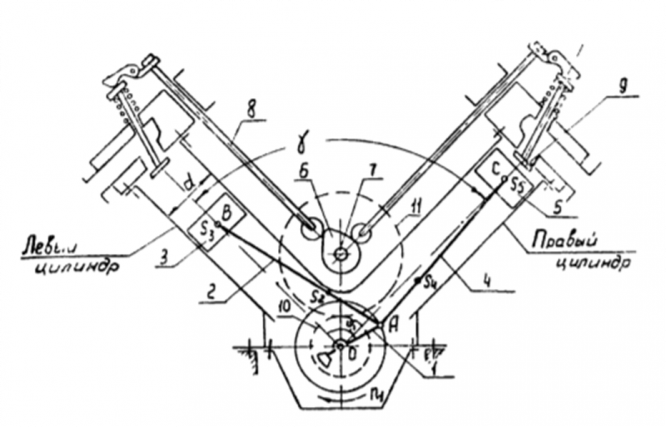

Рис.1.2 Механизмы двигателя мотосаней

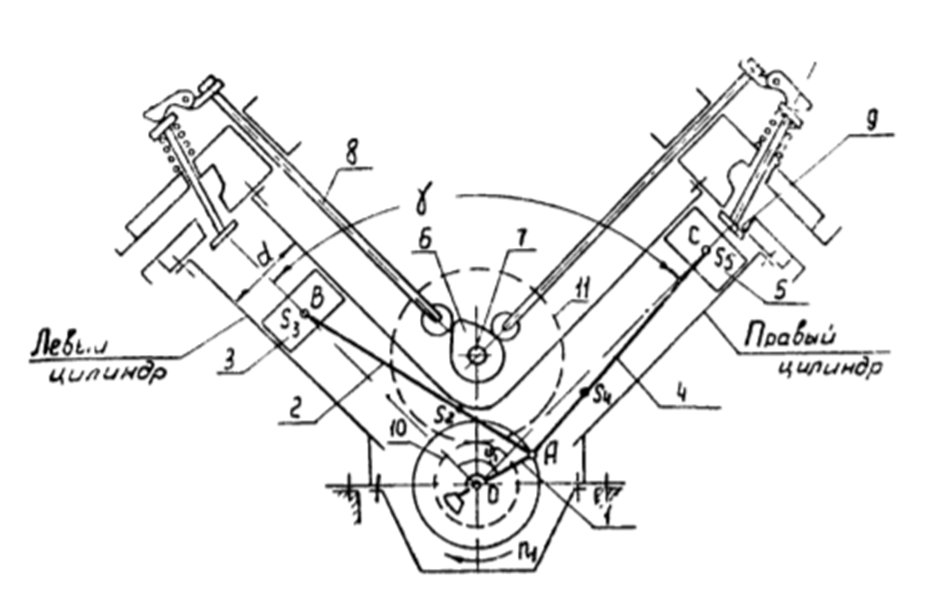

Схема двигателя представлена на рисунке 1.2. Основной механизм двигателя состоит из двух кривошипно-ползунных механизмов, имеющих общий кривошип ОА коленчатого вала 1, шатуны 2 и 4 и поршни (ползуны) 3 и 5. Угол γ между осями цилиндров равен 90 градусам.
При таком устройстве рабочие такты в левом и правом цилиндре сдвинуты друг относительно друга на 450 градусов. Рабочий цикл в каждом цилиндре двигателя совершается за два оборота коленчатого вала. Чередование процессов, протекающих в обоих цилиндров происходит в следующем порядке (таблица 1.1)
Первый оборот коленчатого вала | Второй оборот коленчатого вала | |||||||
ф | 0 - 90 | 90-180 | 180-270 | 270-360 | 360-450 | 450-540 | 540-630 | 630-720 |
Левый цилиндр | Расширение | Выпуск | Всасывание | Сжатие | ||||
Правый цилиндр | Выпуск | Всасывание | Сжатие | Расширение | Выпуск | |||
| | | | | | | | |
Таблица 1.1 Чередование процессов в цилиндрах
Различают два режима работы двигателя 1) при холостом ходе, когда муфта сцепления выключена и коленчатый вал двигателя отключен от остальных механизмов мотосаней.

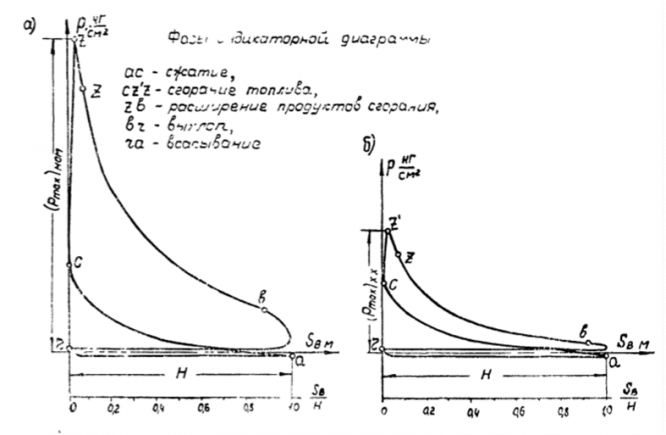

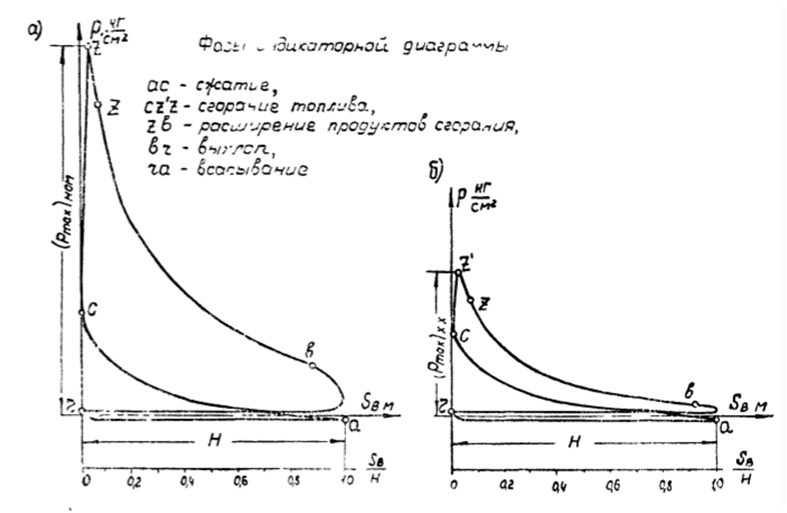

И 2) при номинальной нагрузке (во время движения мотосаней) когда муфта сцепления включена и соединяет коленчатый вал 1 с валом шкива 5 (Рис.1.1) и со всеми остальными механизмами. Индикаторные диаграммы для левого и правого цилиндров при номинальной нагрузке и холостом ходе представлены на рис 1.3-а и 1.3-б.
Рис. 1.3. Индикаторные диаграммы двигателя, а) при номинальной нагрузке,
б) при холостом ходе
Механизм газораспределения состоит из четырех кулачков 6 (рис. 1.2), закрепленных на распределительном валу 7, и толкателей 8, воздействующих на впускные (выпускные) клапаны 9. Кулачковый механизм должен обеспечивать заданный закон движения толкателя (рис 1.4). Вращение распределительному валу передается от коленчатого вала 1 парой зубчатых колес 10 и 11. Передаточное отношение i10-11 = w10/w11 = 2.

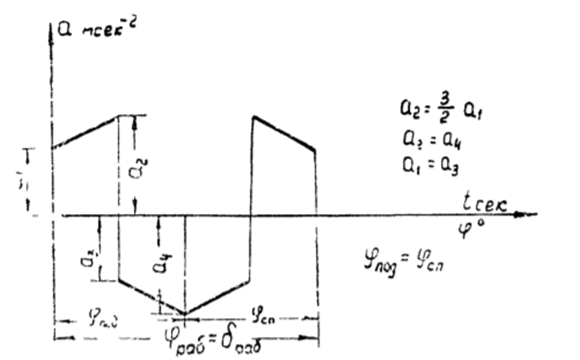

Рис.1.4 Закон изменения ускорения толкателя кулачкового механизма.
При проектировании и исследовании механизмов мотосаней считать известными параметры, приведенный в таблице 1.2.
1.1. Исходные данные
№ | Наименование параметра | Обозначение | Размерность | Числовое значение |
1 | Средняя скорость поршня | VbCP, VcCP, | м/сек | 7.25 |
2 | Отношение длины шатуна к длине кривошипа | LAB/LOA, LAC/LOA | - | 4.23 |
3 | Отношение расстояния от точки А до центра тяжести шатуна к длине шатуна | LAS2/LAB, LAS4/LAc | - | 0.30 |
4 | Диаметр цилиндров | d | м | 0.066 |
5 | Число оборотов коленчатого вала при номинальной нагрузке | n1ном | Об/мин | 4000 |
6 | Число оборотов коленчатого вала про холостом ходе | n1хх | Об/мин | 600 |
7 | Максимальное давление в цилиндре двигателя при номинальной нагрузке | PmaxНОМ | кГ/см2 | 24.6 |
8 | Максимальное давление в цилиндре двигателя при холостом ходе | PmaxХХ | кГ/см2 | 9.2 |
9 | Вес шатуна | G2 , G4 | кГ | 0.38 |
10 | Вес поршня | G3, G5 | кГ | 0.23 |
11 | Момент инерции шатуна относительно оси проходящей через его центр тяжести | Is2, Is4 | кГмсек2 | 0.00012 |
12 | Момент инерции коленчатого вала | I10 | кГмсек2 | 0.0006 |
13 | Коэффициент неравномерности вращения коленчатого вала при холостом ходе двигателя | бхх | - | 1/20 |
14 | Угловая координата кривошипа для силового расчета | f | град | 30 |
15 | Эффективная мощность двигателя при номинальной нагрузке | NeНОМ | л. с. | 10 |
16 | Механический КПД двигателя | τ | - | 0.85 |
17 | Приведенные к коленчатому валу моменты инерции деталей привода и гусеницы | I0ПР | кГмсек2 | 0,021 |
18 | Ход толкателя кулачкового механизма | h | м | 0.008 |
19 | Максимально допустимый угол давления в кулачковом механизме | ɑmax | град | 28 |
20 | Угол рабочего профиля кулачка | браб | град | 120 |
21 | Число зубьев колес 7 и 8 | Z7 Z8 | - - | 12 24 |
22 | Модуль зубчатых колес 7 и 8 | m | мм | 12 |
23 | Угол наклона зуба для колес 7 и 8 | ɓ | град | 10 |
24 | Параметры исходного контура реечного инструмента | ɑ0 Хи Хс | град - - | 20 1 0.25 |
25 | Число сателлитов в планетарном редукторе | К | - | 3 |
26 | Передаточное отношение в планетарном редукторе | Ib1 | - | 1/28 |
Чертежи

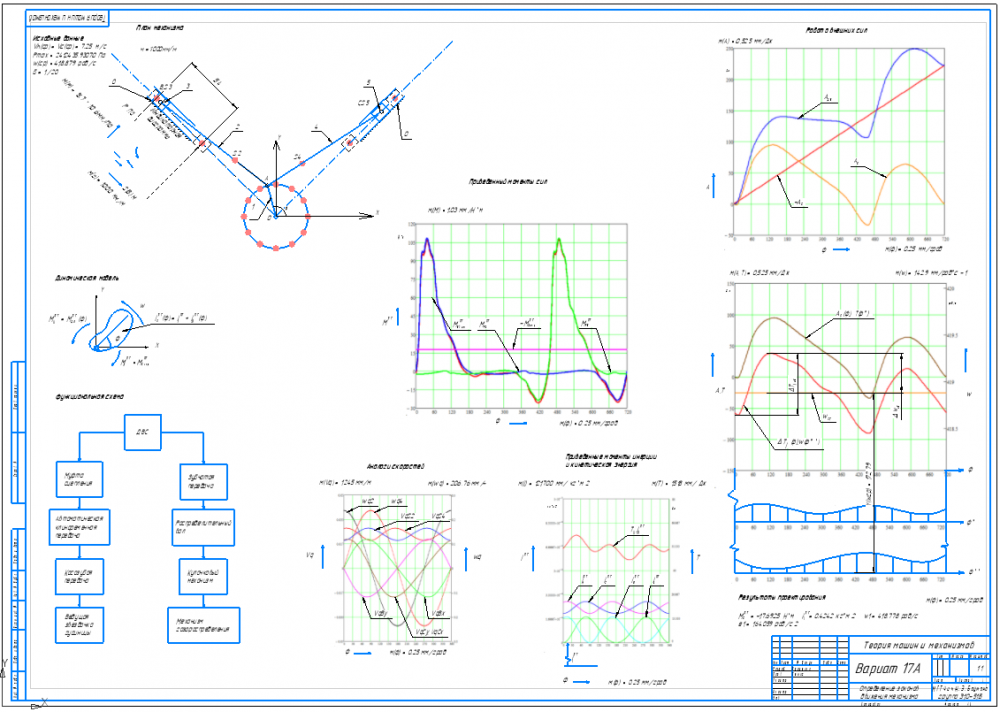

Лист 1 - Определение закона движения механизма

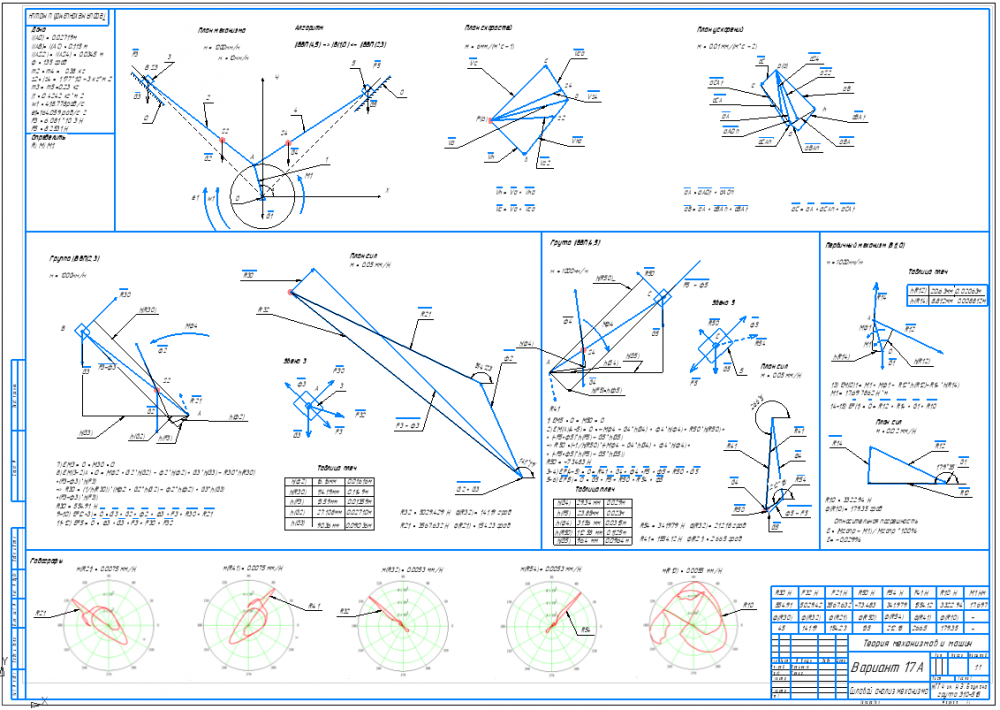

Лист 2 - Силовой расчет

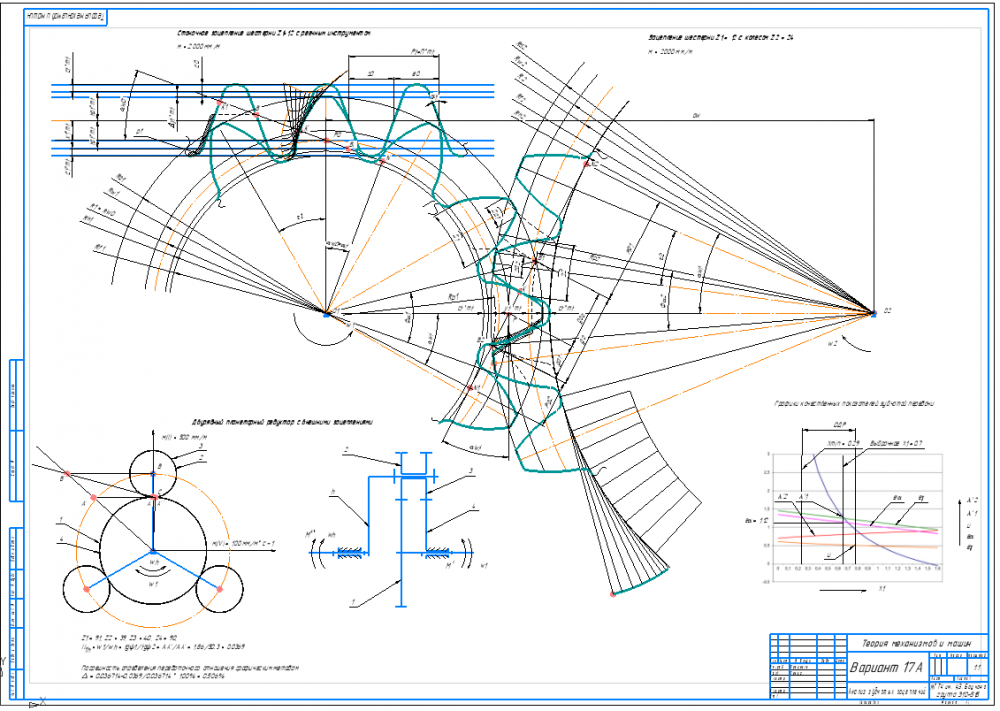

Лист 3 - Проектирование зубчатой передачи и планетарного редуктора

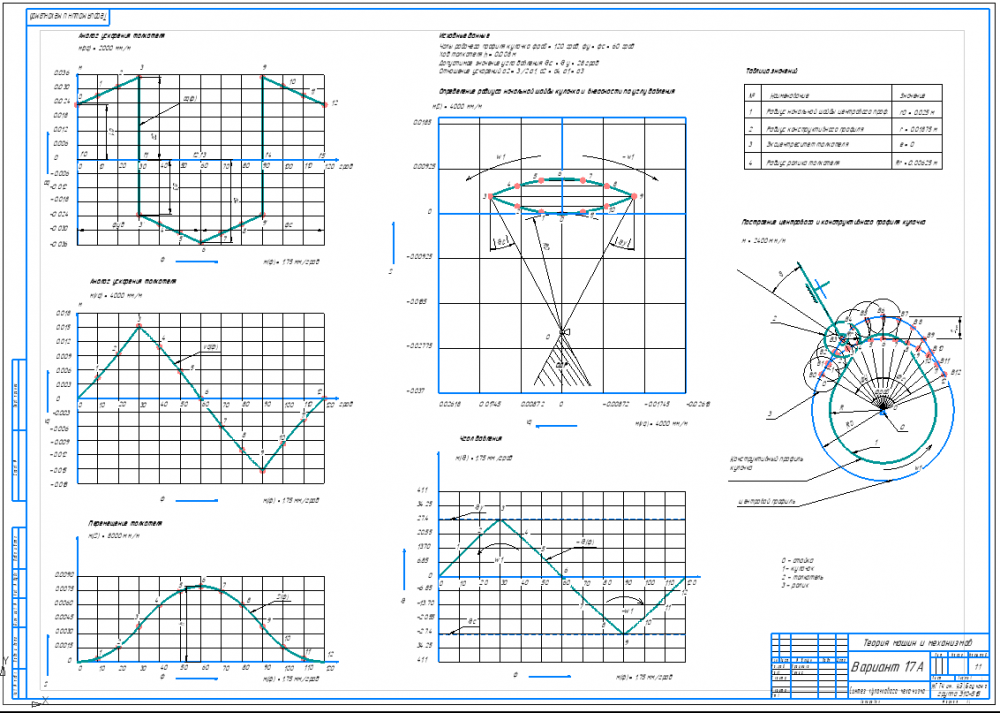

Лист 4 - Проектирование кулачкового механизма
