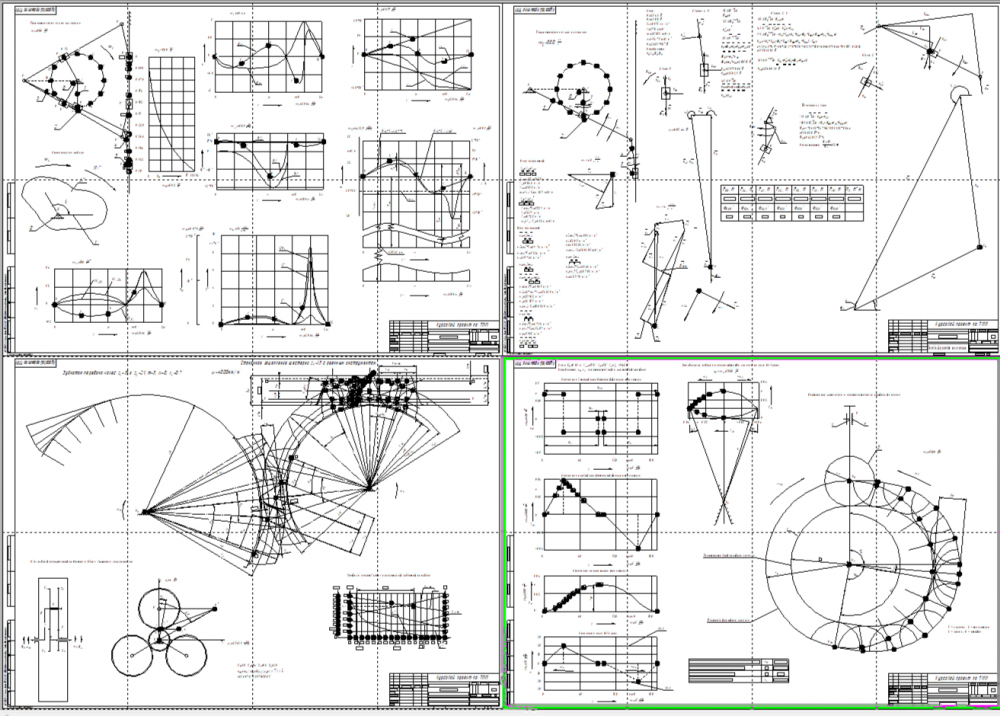

Курсовая работа 32: Проектирование и исследование механизмов брикетировочного автомата вариант А
Описание

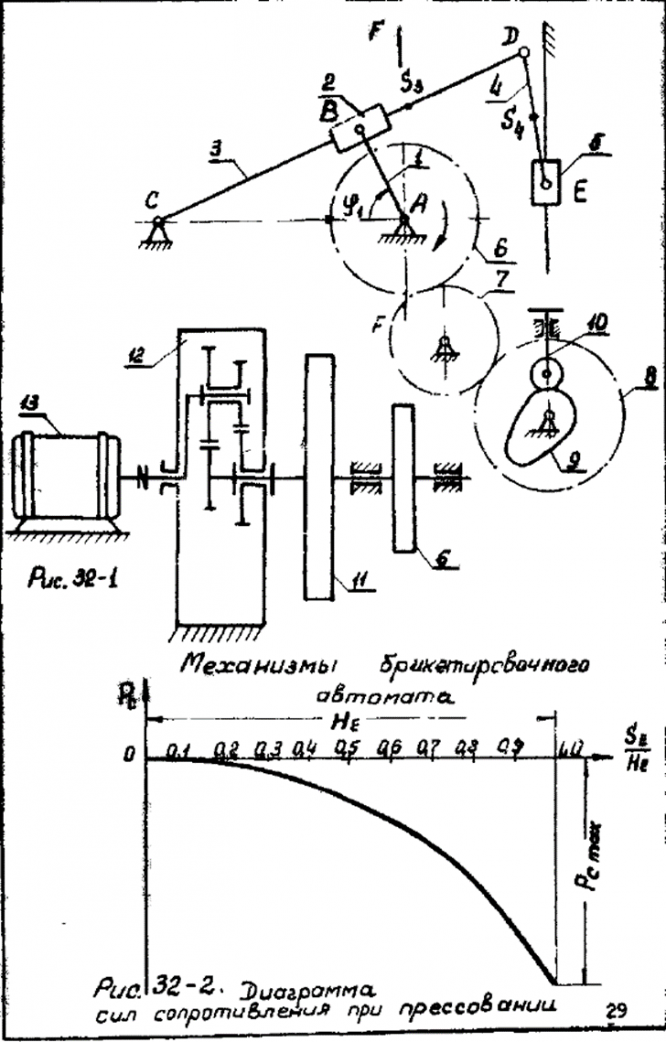

Проектирование и исследование механизмов брикетировочного автомата

Таблица 1. Исходные данные
№ | Наименование параметра | Обозначения | Размерность в СИ | Числовые значения в СИ | Размерность в СГС | Числовые значения в СГС |
1 | Максимальная длина хода ползуна | Н | м | 0.38 | м | 0.38 |
2 | Число оборотов кривошипа | n1 | 1/с | 3.33 | об/мин | 200 |
3 | Число оборотов электродвигателя | nдв | 1/с | 46.66 | об/мин | 2800 |
4 | Максимальное усиление прессования | Pcmax | Н | 33354 | кГ | 3400 |
5 | Межосевое расстояние между опорами кривошипа и кулисы | lOC | м | 0.18 | м | 0.18 |
6 | Коэффициент изменения скорости ползуна | Kv | - | 2 | - | 2 |
7 | Отношение длины шатуна к длине кулисы | DE/CD | - | 0.30 | - | 0.3 |
8 | Отношение расстояния от точки С до центра тяжести кулисы к длине кулисы | CS3/CD | - | 0.5 | - | 0.5 |
9 | Отношение расстояния от точки D до центра тяжести шатуна к длине шатуна | DS4/DE | - | 0.5 | - | 0.5 |
10 | Вес ползуна | G5 | Н | 490.5 | кГ | 50 |
11 | Вес кулисы | G3 | Н | 294.3 | кГ | 30 |
12 | Момент инерции кулисы относительно оси, проходящей через ее центр тяжести | J3s | кг*м2 | 0.393 | кГмсек2 | 0.04 |
13 | Коэффициент неравномерности вращения кривошипа | | - | 1/10 | - | 1/10 |
14 | Момент инерции ротора электродвигателя | GD2д | кг*м2 | 0.5 | кГм2 | 0.2 |
15 | Момент инерции зубчатых механизмов, приведенный к валу электродвигателя | GD2 | кг*м2 | 1 | кГм2 | 0.4 |
16 | Угловая координата для силового расчёта | | град | 270 | град | 270 |
17 | Максимальный подъём толкателя | h | м | 0.030 | м | 0.03 |
18 | Максимально допустимый угол давления | | град | 20 | град | 20 |
19 | Угол рабочего профиля кулачка | | град | 190 | град | 190 |
