ДЗ 3: Механическая обработка заготовок деталей машин - Втулка вариант 7
-71%
Описание
Зачтено на максимальный балл
Домашнее задание №4 по дисциплине: «Технология конструкционных материалов » на тему: «Технология получения детали методом механической обработки » Вариант: 7-4Получение детали механической обработкой

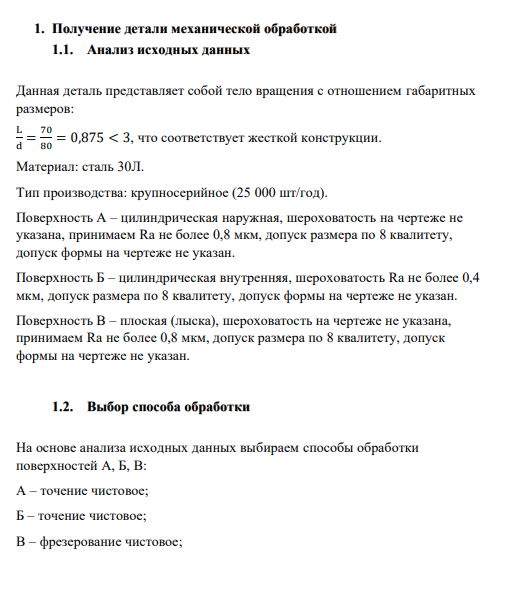

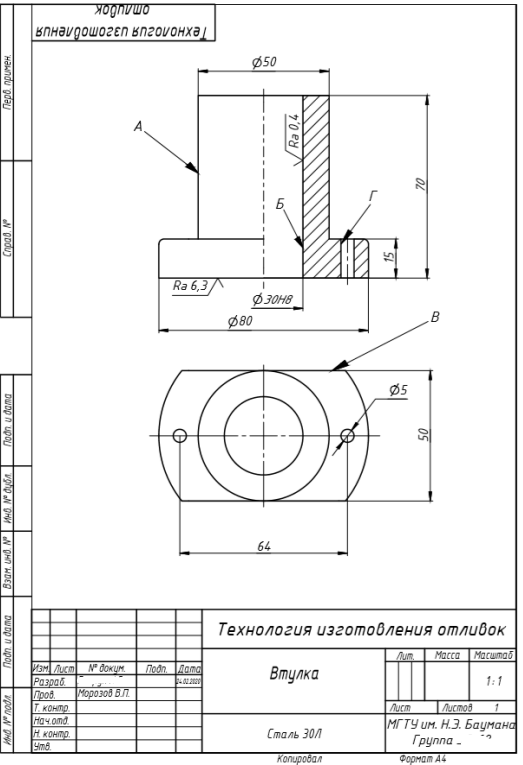

1.1. Анализ исходных данных Данная деталь представляет собой тело вращения с отношением габаритных размеров: L d = 70 80 = 0,875 < 3, что соответствует жесткой конструкции. Материал: сталь 30Л. Тип производства: крупносерийное (25 000 шт/год). Поверхность А – цилиндрическая наружная, шероховатость на чертеже не указана, принимаем Ra не более 0,8 мкм, допуск размера по 8 квалитету, допуск формы на чертеже не указан. Поверхность Б – цилиндрическая внутренняя, шероховатость Ra не более 0,4 мкм, допуск размера по 8 квалитету, допуск формы на чертеже не указан. Поверхность В – плоская (лыска), шероховатость на чертеже не указана, принимаем Ra не более 0,8 мкм, допуск размера по 8 квалитету, допуск формы на чертеже не указан. 1.2. Выбор способа обработки На основе анализа исходных данных выбираем способы обработки поверхностей А, Б, В: А – точение чистовое; Б – точение чистовое; В – фрезерование чистовое;
