Лабораторная работа 3: Лаб №3 -Усилители (Вариант №6) вариант 6

Цель работы:Получить навыки расчета и исследования усилительного каскада, навыки в использовании базовых возможностей программы Microcap при исследовании и настройке усилительного каскада на биполярном транзисторе.
Эксперимент 1
Установка рабочей точки каскада усиления с общим эмиттером источником напряжения

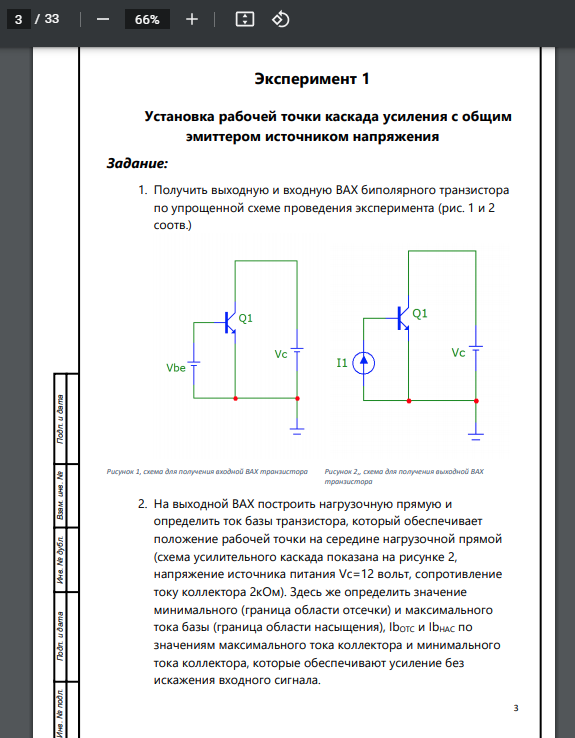

Задание: 1. Получить выходную и входную ВАХ биполярного транзистора по упрощенной схеме проведения эксперимента (рис. 1 и 2 соотв.)
2. На выходной ВАХ построить нагрузочную прямую и определить ток базы транзистора, который обеспечивает положение рабочей точки на середине нагрузочной прямой (схема усилительного каскада показана на рисунке 2, напряжение источника питания Vc=12 вольт, сопротивление току коллектора 2кОм). Здесь же определить значение минимального (граница области отсечки) и максимального тока базы (граница области насыщения), IbОТС и IbНАС по значениям максимального тока коллектора и минимального тока коллектора, которые обеспечивают усиление без искажения входного сигнала. Инв. № подл. 33 Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата 4
3. По входной ВАХ определить напряжение на базе транзистора, определяющее определенный ранее ток базы. На этом же графике оценить значение амплитуды входного напряжения задающие значения токов IbОТС и IbНАС.
4. Провести проверку правильности расчета в эксперименте с усилительным каскадом, схема которого показана на рисунке 3 в режиме Dynamic DC. Получить совпадение по току коллектора и напряжению на коллекторе с точностью до 5% от расчетного.
5. Установить на входе схеме генератор гармонического напряжения, позволяющего получить гармонический сигнал на «подставке», Voltage Source. В режиме анализа Dynamic DC провести проверку полученных результатов. Получить совпадение по току коллектора и напряжению на коллекторе с точностью до 5% от расчетного. Для элемента Slider выбрать параметр, изменяющий напряжение «подставки». Объяснить полученные результаты.
6. После настройки режима каскада провести эксперимент во временной области. Задать частоту входного сигнала 1 кГц, его амплитуду 1 мВольт и провести анализ работы каскада во временной области.
7. Провести качественный анализ работы усилительного каскада при изменении амплитуды входного сигнала. Один из вариантов проведения эксперимента состоит в простом изменении амплитуды входного сигнал, например, задать амплитуду в десятки раз больше ранее определенного. Второй вариант – задать многовариантный анализ для амплитуды входного сигнал. Объяснить полученные результаты.

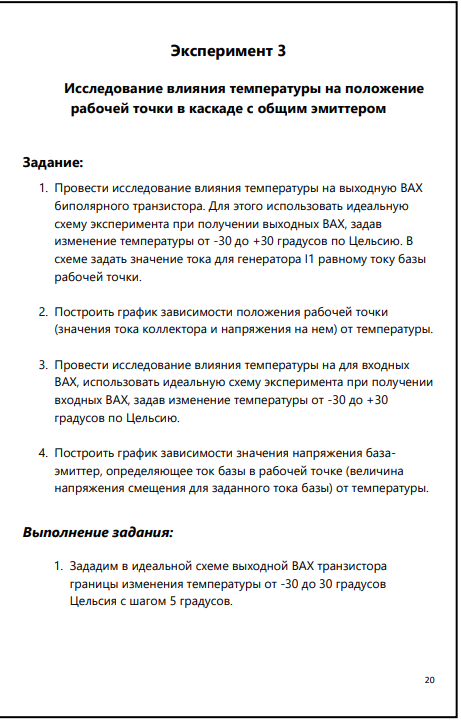

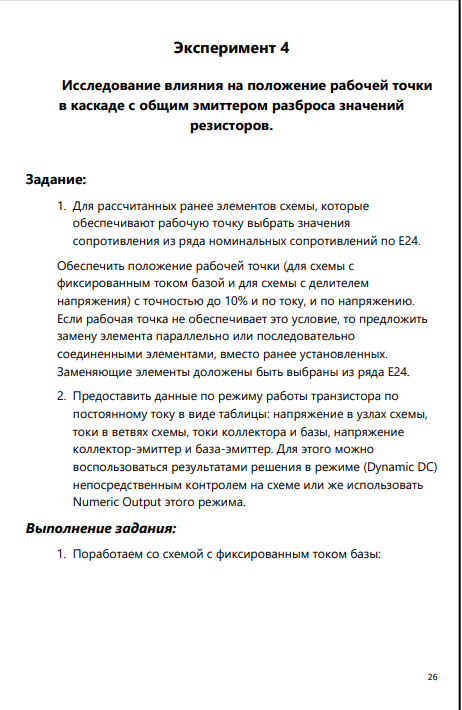

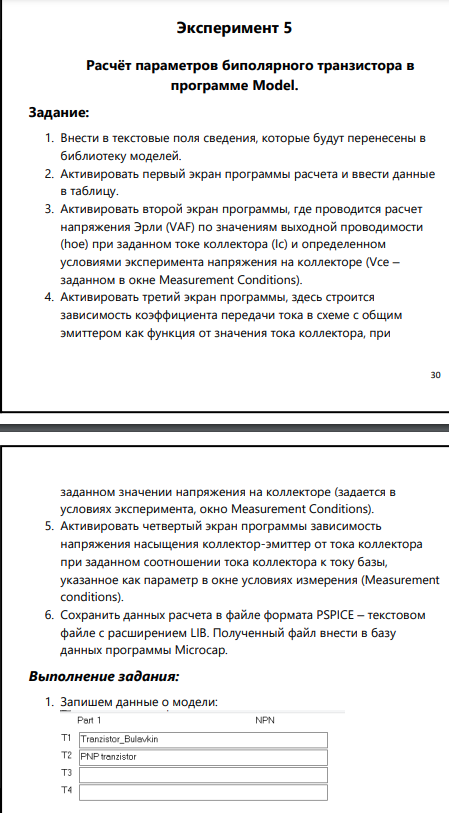

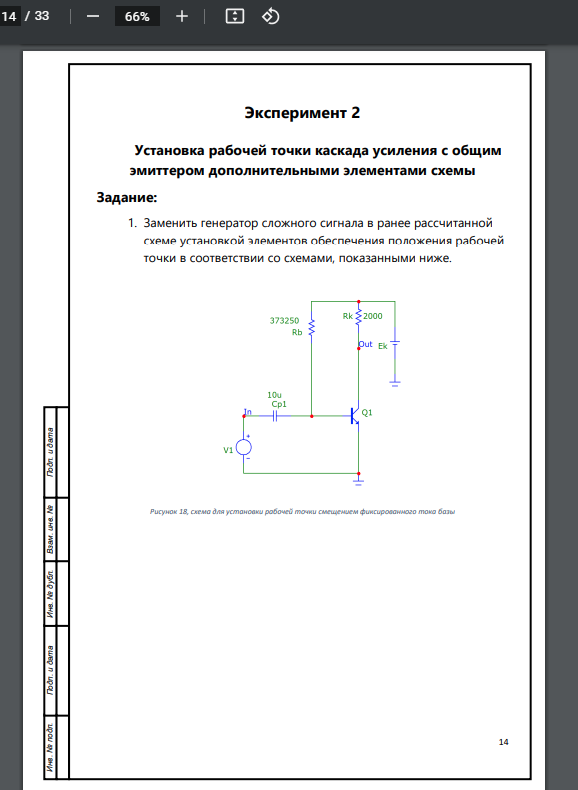

Эксперимент 3 Исследование влияния температуры на положение рабочей точки в каскаде с общим эмиттером
