Курсовая работа: Компоновка ракетного танка массой до 40 тонн
-51%
Описание
Задание

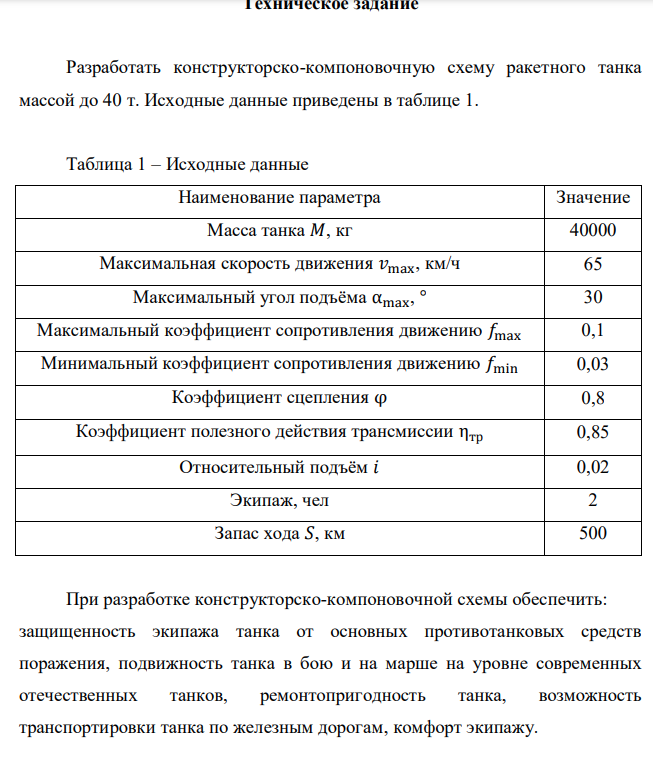

Разработать конструкторско-компоновочную схему ракетного танка массой до 40 т. Прототип – Объект 287 и Объект 775. Выполнить: 1) компоновку отделения управления (размещение механика-водителя, командираоператора, размещение люков механика-водителя и командира-оператора, приборов наблюдения); 2) компоновку боевого отделения (размещение комплекса вооружения); 3) компоновку МТО (размещение двигателя и трансмиссии, организация системы охлаждения двигателя, воздухопритоков и выхлопа, обеспечение доступа в МТО для обслуживания и ремонта). Сформировать конструктивную схемы корпуса и ходовой части при заданных габаритно-массовых ограничениях. Проработать конструктивную схему погона башни
Содержание.
1. Особенности компоновочной схемы ВГМ, ее достоинства и недостатки. 2. Определение основных габаритно-массовых характеристик ВГМ: массы основных частей и узлов, габаритных размеров машины, геометрических параметров ходовой части. 3. Проектный тяговый расчет: определение мощности двигателя, выбор типа двигателя и схемы трансмиссии, определение потребного запаса топлива. 4. Определение (исходя из ТТТ) основных защищающих толщин броневого корпуса при заданных габаритно-массовых ограничениях. 5. Расчет положения центра масс ВГМ. 6. Анализ спроектированной конструкции ВГМ.
Перечень графического (иллюстративного) материала (чертежи, плакаты, слайды и т.п.)

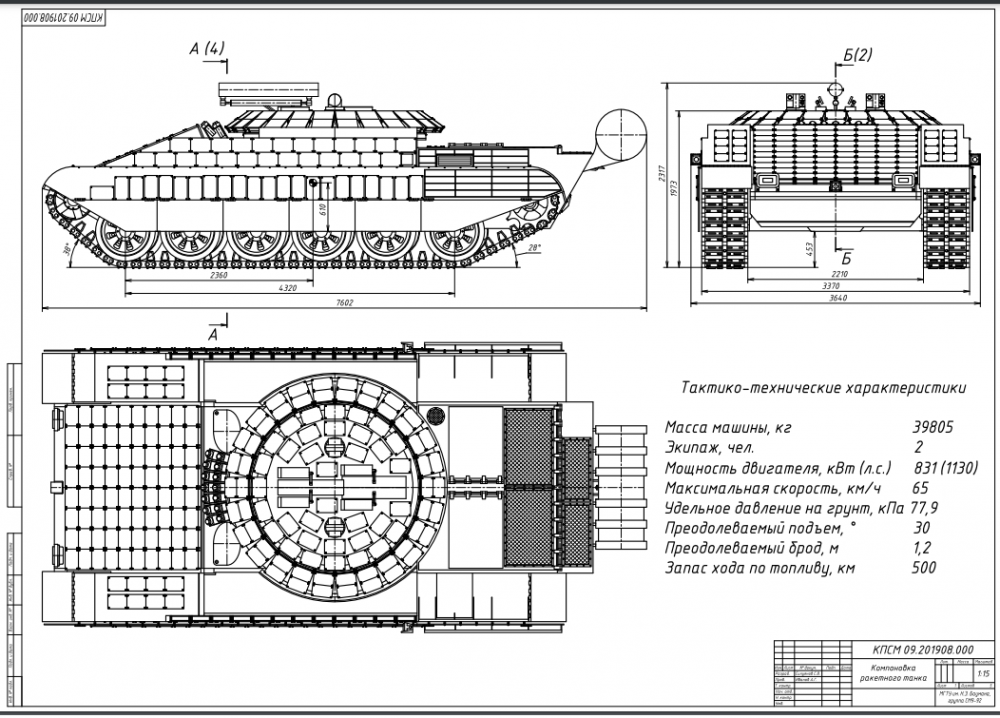

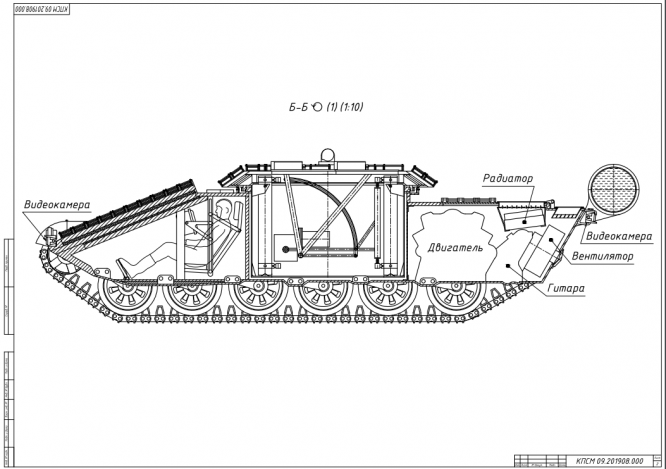

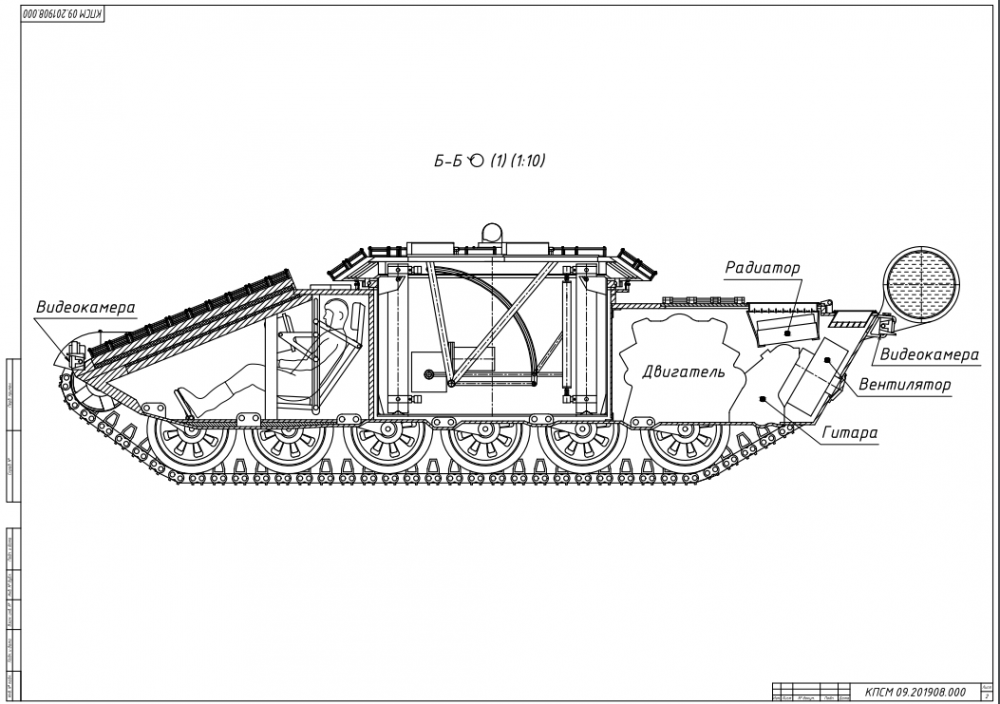

Лист 1 – Конструктивно-компоновочная схема ВГМ: общий вид в 3-х проекциях с указанием основных ТТХ. Лист 2 – Конструктивно- компоновочная схема ВГМ: продольный разрез. Лист 3 – Конструктивно- компоновочная схема ВГМ: вид сверху. Лист 4 – Конструктивно-компоновочная схема ВГМ: поперечный разрез
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Разработать конструкторско-компоновочную схему ракетного танка массой до 40 т. Прототип – Объект 287 и Объект 775. Выполнить: 1) компоновку отделения управления (размещение механика-водителя, командираоператора, размещение люков механика-водителя и командира-оператора, приборов наблюдения); 2) компоновку боевого отделения (размещение комплекса вооружения); 3) компоновку МТО (размещение двигателя и трансмиссии, организация системы охлаждения двигателя, воздухопритоков и выхлопа, обеспечение доступа в МТО для обслуживания и ремонта). Сформировать конструктивную схемы корпуса и ходовой части при заданных габаритно-массовых ограничениях. Проработать конструктивную схему погона башни
Содержание.
1. Особенности компоновочной схемы ВГМ, ее достоинства и недостатки. 2. Определение основных габаритно-массовых характеристик ВГМ: массы основных частей и узлов, габаритных размеров машины, геометрических параметров ходовой части. 3. Проектный тяговый расчет: определение мощности двигателя, выбор типа двигателя и схемы трансмиссии, определение потребного запаса топлива. 4. Определение (исходя из ТТТ) основных защищающих толщин броневого корпуса при заданных габаритно-массовых ограничениях. 5. Расчет положения центра масс ВГМ. 6. Анализ спроектированной конструкции ВГМ.
Перечень графического (иллюстративного) материала (чертежи, плакаты, слайды и т.п.)

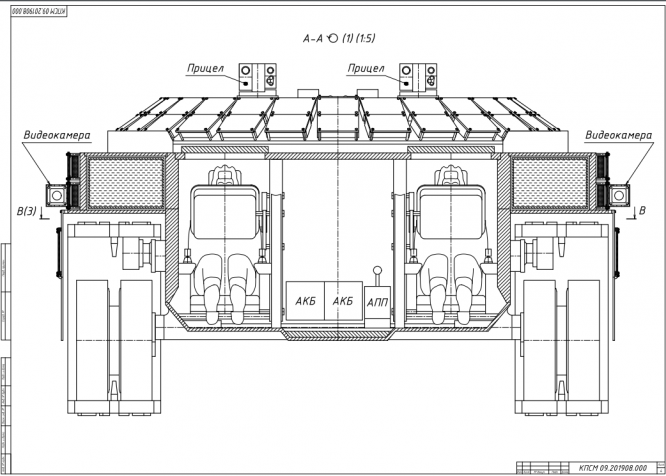

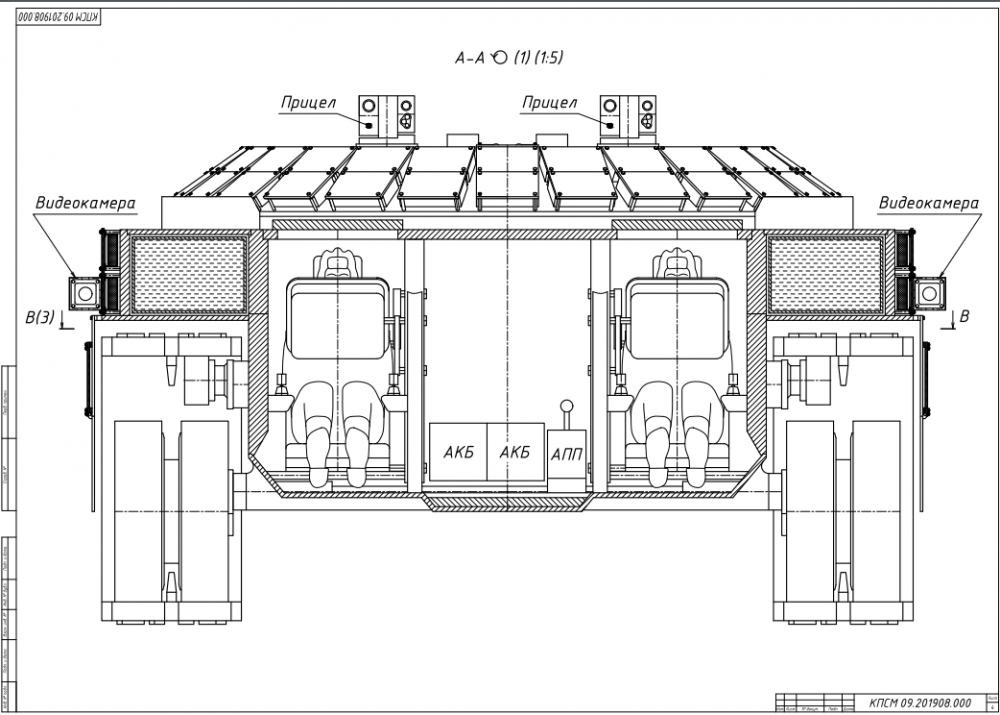

Лист 1 – Конструктивно-компоновочная схема ВГМ: общий вид в 3-х проекциях с указанием основных ТТХ. Лист 2 – Конструктивно- компоновочная схема ВГМ: продольный разрез. Лист 3 – Конструктивно- компоновочная схема ВГМ: вид сверху. Лист 4 – Конструктивно-компоновочная схема ВГМ: поперечный разрез
Файлы условия, демо
Лист 1.PNG
Лист 2.PNG
Лист 4.PNG
Характеристики курсовой работы
Учебное заведение
Просмотров
8
Покупок
0
Размер
5,06 Mb
Список файлов
- Компоновка ракетного танка массой до 40 тонн
- Лист 1.PNG 205,48 Kb
- Лист 2.PNG 135,83 Kb
- Лист 4.PNG 130,61 Kb
- Листы.pdf 1,01 Mb
- РПЗ.pdf 4,04 Mb
