Задача 14: Задача 14-42 вариант 42
Описание

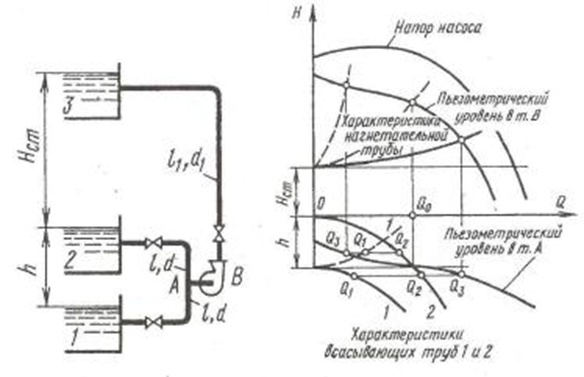

Центробежный насос откачивает воду из баков 1 и 2, разность уровней в которых равна h = 6 м, и подает ее в бак 3 на высоту Нсг = 9 м.
Всасывающие трубы имеют одинаковую приведенную длину l = 15 м и диаметр d = 80 мм (λ = 0,04), а нагнетательная труба имеет l1 = 35 м и d = 100 мм (λ = 0,035).
1 Определить расходы из баков 1 и 2 и развиваемый насосом напор при n = 1450 об/мин.
2 При каком числе оборотов расход из бака 1 станет равным нулю?
Характеристика насосов n = 1450 об/мин
QH, л/с | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
НH, м | 29 | 31 | 32,5 | 33 | 32 | 29 | 24 | 17 | 8 |
Указание. Из характеристики насоса, построенной от уровня воды в баке 2, следует вычесть суммарную характеристику совместно работающих всасывающих труб, которая дает зависимость пьезометрического уровня в узловой точке А перед насосом от суммарного расхода в этих трубах (т. е. подачи насоса). В результате вычитания получается кривая зависимости пьезометрического уровня в точке В на выходе из насоса от его подачи. Пересечение этой кривой с характеристикой нагнетательного трубопровода, построенной от уровня бака 3, определяет рабочую точку системы. При подаче насоса, равной Q0 (см. график к решению задачи), расход из бака 1 равен нулю.
