Задача: Ролик накатный вариант 3

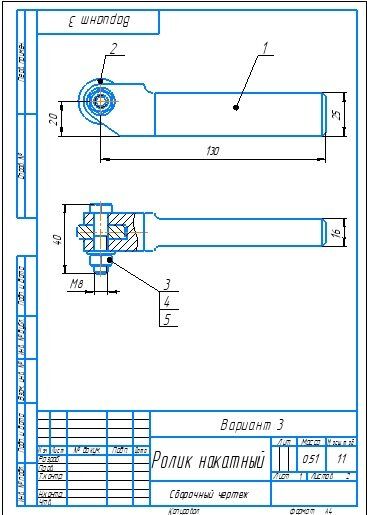

Ролик накатный. Вариант 3 ЧЕРТЕЖ

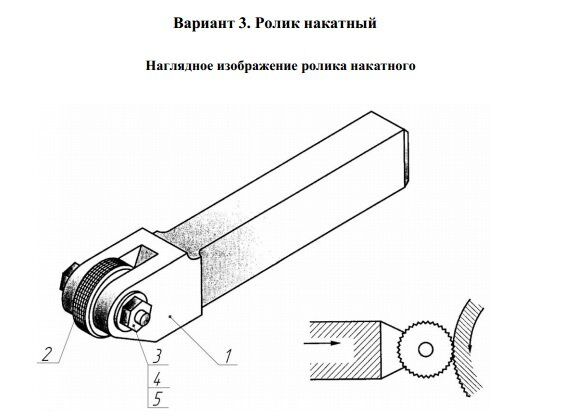

Инструмент для обработки металлов, основанной на пластической деформации наружных слоев обрабатываемой поверхности под воздействием ролика. Накатка рисунков производится на рукоятках, напильниках, инструментах и т. д.
Детали позиций 1 и 2 выполнены из стали 60С2А ГОСТ 14959-79. В состав сборочной единицы входят стандартные изделия:
– болт М8x1-6gx35 ГОСТ 7798-70;
– гайка М8x1-6H ГОСТ 5915-70;
– шайба A.8.37 ГОСТ 11371-78.
Ролик накатный 3.00 сб
Ролик накатный 3.00 спецификация
Ролик накатный 3.00 3д модель
Ролик накатный 3.00 чертежи
Державка 3.01
Ролик накатный 3.02

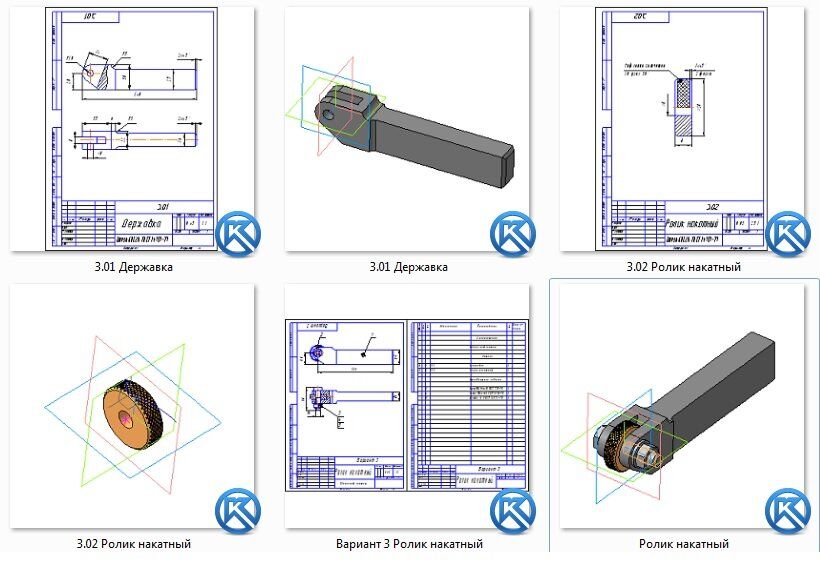

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
